22 1 Funzionamento
1
.2 F
unzioni base del visualizzat
o
re
ND 120
0 Schermo LCD e layout dei softkey
Lo schermo LCD dell'ND 1200 visualizza informazioni in uno dei
quattro modi operativi:
„ Modo DRO: visualizza le posizioni attuali degli assi
„ Modo di valutazione figure: le videate possono essere commutate
tra due modi che mostrano tutti i risultati di misura o la nuvola dati
dei punti acquisiti
„ Modo di misura figure: visualizza il tipo di figura, i punti acquisiti e
le posizioni attuali degli assi nel corso delle misurazioni
„ Modo di configurazione: visualizza le videate di installazione e
configurazione dell'ND 1200
I softkey cambiano per supportare le attività riportate sulle videate.
Videata modo DRO e softkey
La videata DRO indica:
„ lista delle figure misurate sul lato sinistro
„ unità di misura, origine attuale e tipo di sonda nell'angolo in alto a
destra
„ posizione attuale di tutti gli assi
„ stato di allineamento del pezzo: un piccolo rettangolo sopra la lettera
dell'asse indica che il pezzo è allineato all'asse di misura (è stato
eseguito un allineamento)
„ funzioni softkey per la selezione del tipo di sonda e la calibrazione del
rilevamento del sensore ottico (opzionale)
Le videate e i softkey di installazione e configurazione
sono descritti in seguito nel capitolo 2: Installazione,
configurazione e specifiche.

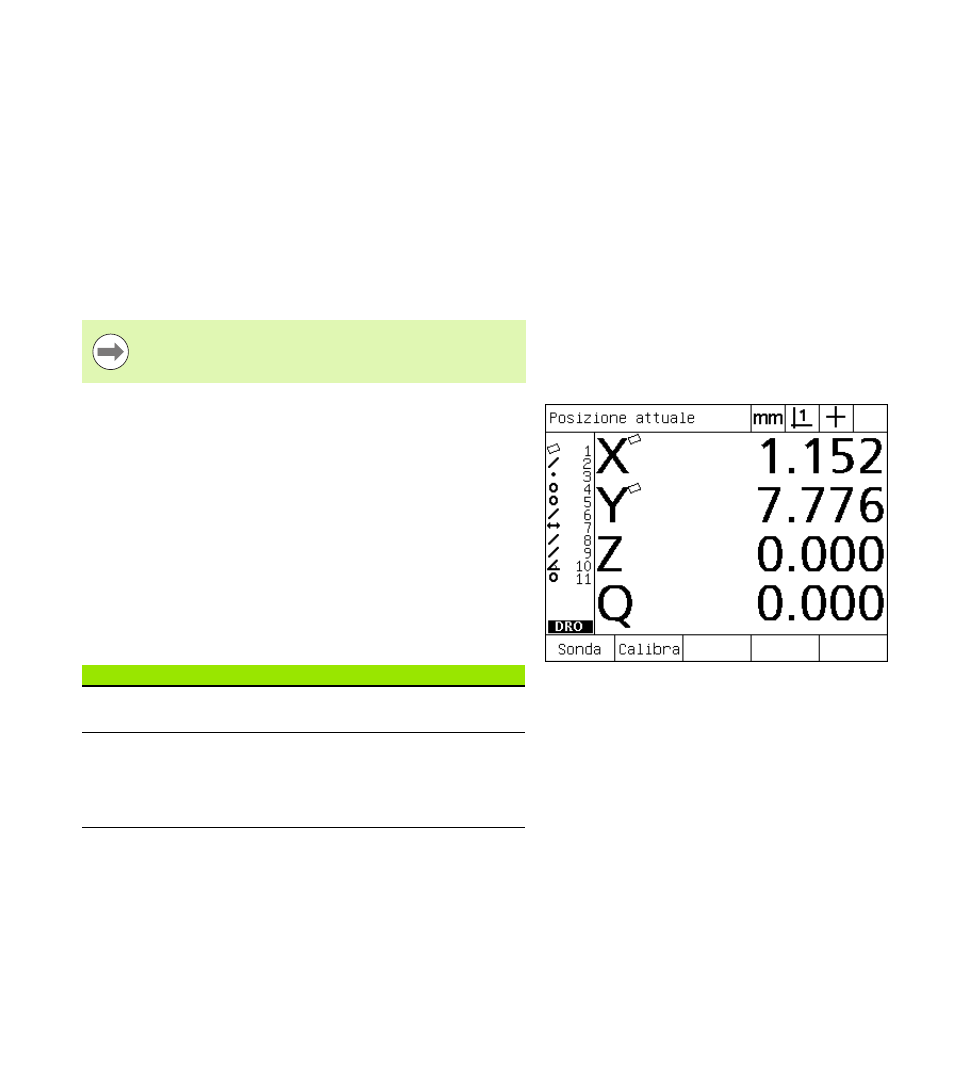

Videata DRO con posizioni attuali degli assi
Softkey DRO Funzione
Sonda Commuta tra reticolo e rilevamento sensore
ottico
Calibra Inizializza l'esecuzione guidata della
calibrazione della luce per il rilevamento del
sensore ottico. L'operatore viene guidato
attraverso il processo da messaggi visualizzati
sullo schermo
