46 1 Funzionamento
1
.4 Misur
a
zione delle figur
e del pezz

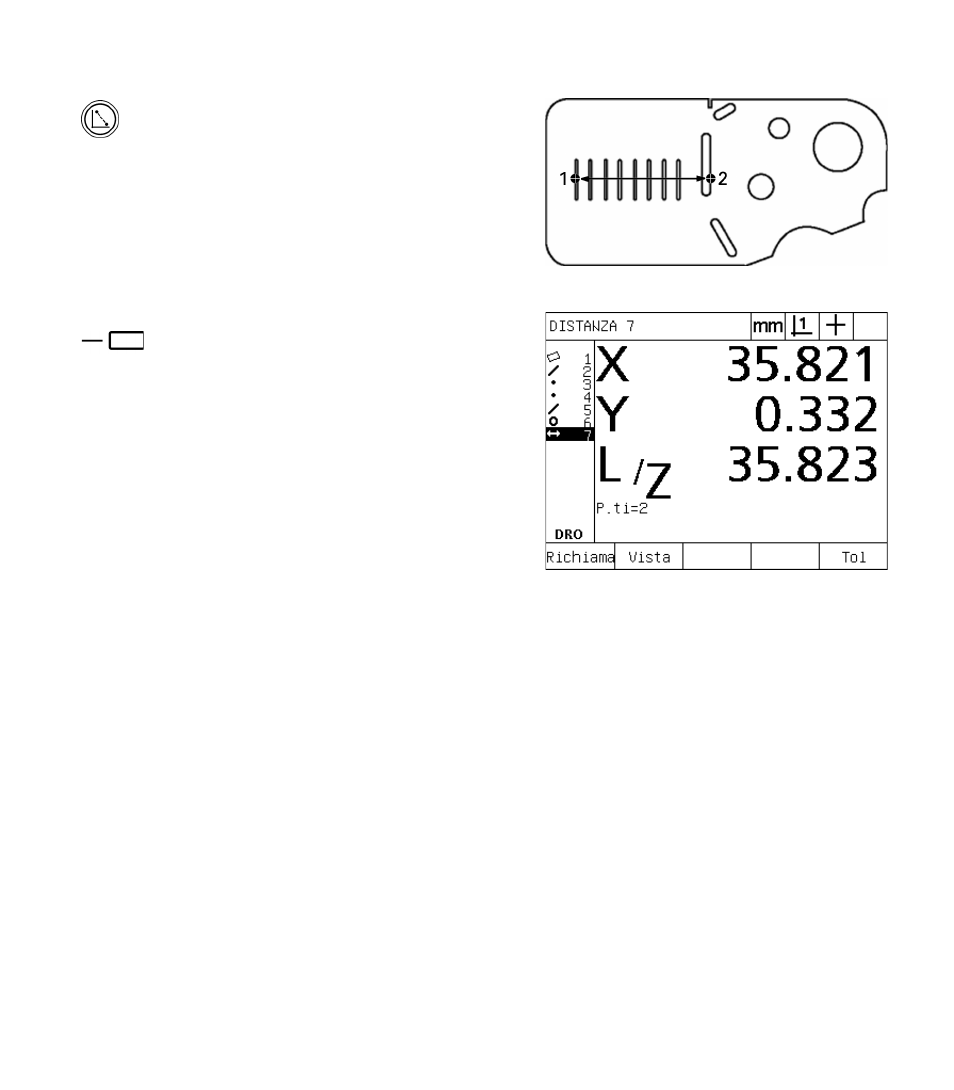

o Misurazione delle distanze
Sono indispensabili due punti per misurare una distanza.
U Premere il tasto MISURA DISTANZA. Viene
visualizzata la videata Misura Distanza. Premere il
tasto due volte per misurare una serie di distanze
utilizzando la ripetizione automatica.
U Spostare la tavola per posizionare il reticolo sopra il
primo di due punti e premere il tasto ENTER.
U Spostare la tavola per posizionare il reticolo sopra il
secondo di due punti e premere il tasto ENTER.
U Premere il tasto FINISH per completare la
misurazione. Le distanze di X, Y e vettore sono
illustrate e la figura della distanza è aggiunta alla lista
di figure.
U Se si utilizza l'asse Z, premere il softkey a destra del
dato di misura L/Z per passare dalla visualizzazione
della distanza del vettore (L) e l'altezza Z, se
desiderato. L'altezza dell'asse Z non è utilizzata nel
calcolo della distanza del vettore.
Una distanza è rilevata sul pezzo
Le distanze di X, Y e vettore sono illustrate e la figura
della distanza è aggiunta alla lista di figure
