Un minimo di 2 punti è indispensabile per misurare una linea. Possono
essere rilevati al massimo 100 punti che saranno processati da un
idoneo algoritmo per definire la linea.
U Premere il tasto MISURA LINEA. Viene visualizzata la
videata Misura Linea. Premere il tasto due volte per
misurare una serie di linee utilizzando la ripetizione
automatica.
U Spostare la tavola per posizionare il reticolo sopra un
punto finale della linea e premere il tasto ENTER.
U Spostare la tavola per posizionare il reticolo sopra
l'altro punto finale della linea e premere il tasto
ENTER.
U Premere il tasto FINISH per completare la
misurazione. La posizione della linea e l'angolo sono
illustrati e la figura della linea è aggiunta alla lista di
figure
U Premere il softkey CAMBIA per modificare l'idoneo
algoritmo della linea se desiderato.
Gli algoritmi della linea comprendono:
„ LSBF: forma determinata dalla minimizzazione della somma delle
deviazioni dei punti quadrati dalla misura della forma.
„ ISO: forma determinata dalla minimizzazione della deviazione della
forma.

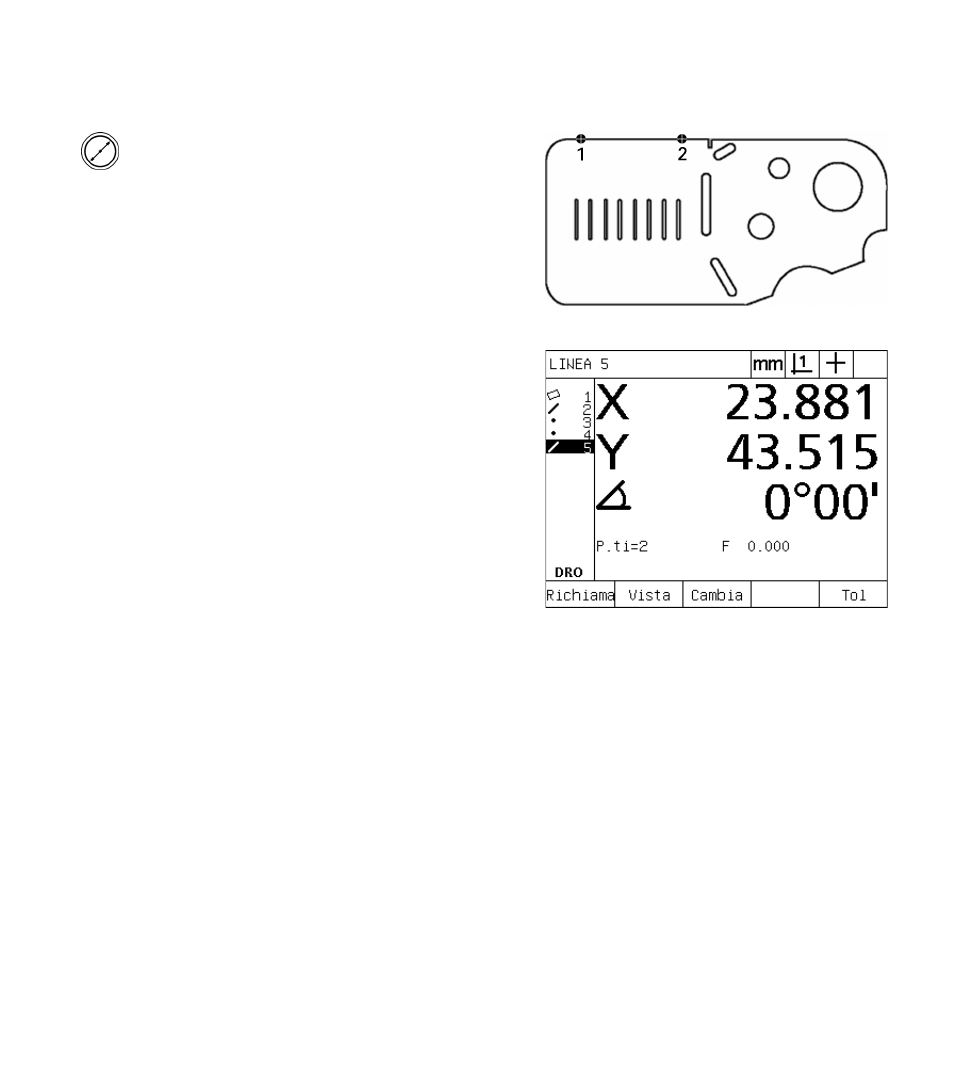

Una linea è rilevata sul pezzo
La posizione della linea e l'angolo sono illustrati e la
figura della linea è aggiunta alla lista di figure.
