INSTALLAZIONE
HPR260 Consolle del gas manuale Manuale di istruzioni 3-37
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
L’interruttore generale deve trovarsi nella posizione di SPENTO prima che vengano stabiliti
i collegamenti del cavo di alimentazione elettrica!
TB1
W
V
GND
U

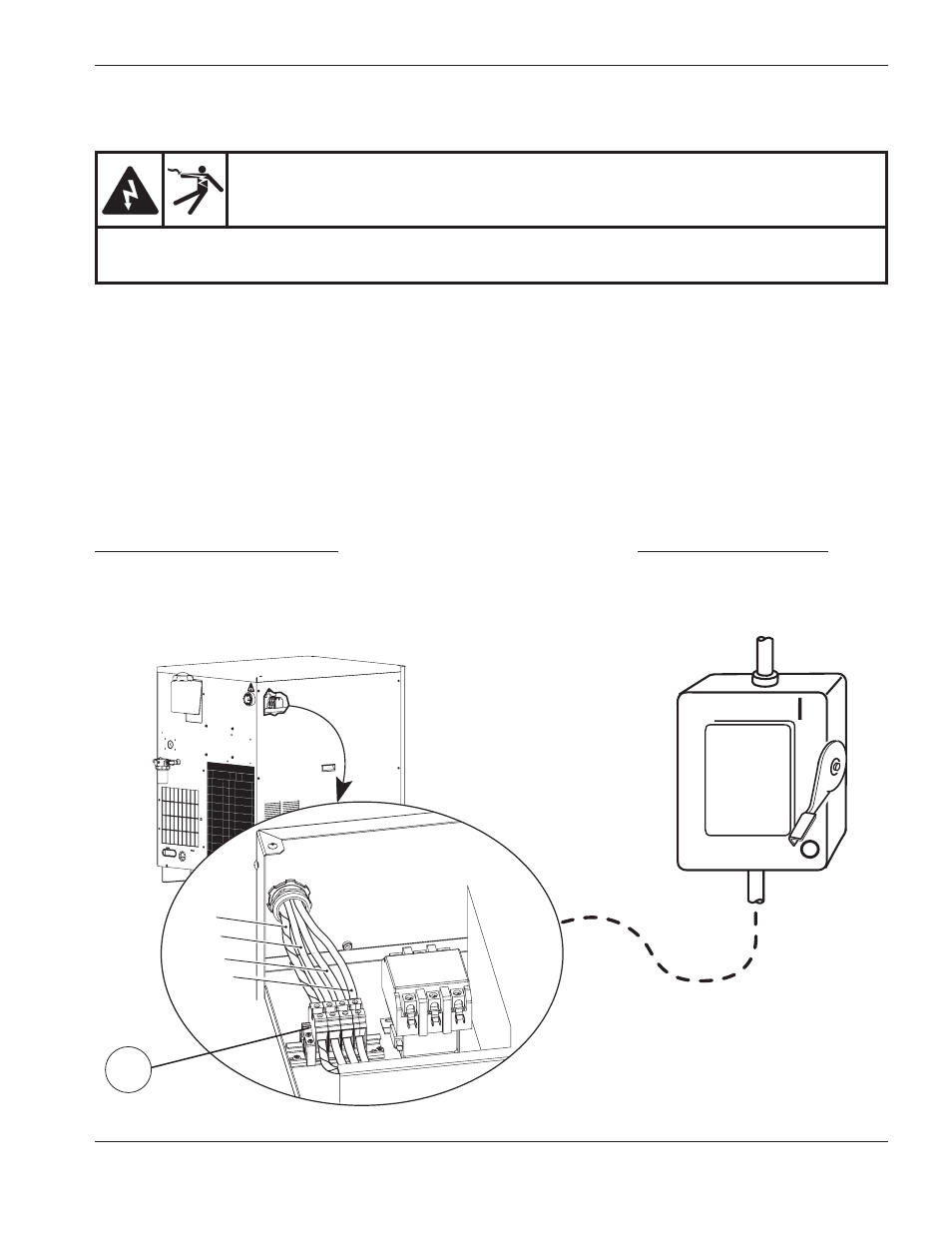

Collegamento dell’alimentazione elettrica
1. Far passare il cavo di alimentazione attraverso il pressacavo sul retro del generatore.
2. Collegare il cavo di terra (PE) al terminale GND della morsettiera TB1 come illustrato sotto.
3. Collegare i cavi di alimentazione ai terminali della morsettiera TB1 come illustrato sotto.
4. Controllare che l’interruttore principale di linea sia in posizione OFF e che rimanga in posizione OFF
per tutta la durata dell’installazione del sistema.
5. Collegare i cavi di alimentazione all’interruttore principale di linea nel rispetto delle normative elettriche nazionali
o locali.
Colori dei fili per il Nord America
U = Nero
V = Bianco
W = Rosso
(PE) Messa a terra = Verde/Giallo Colori dei fili per l’Europa
U = Nero
V = Blu
W = Marrone
(PE) Messa a terra = Verde/Giallo
Interruttore
generale
Cavo di
alimentazione
