MANUTENZIONE
5-42 HPR260 Consolle del gas manuale Manuale di istruzioni
Elenco del firmware per la
scheda di controllo PCB2
Componente Codice
U17 081109 ODD
U18 081109 EVEN

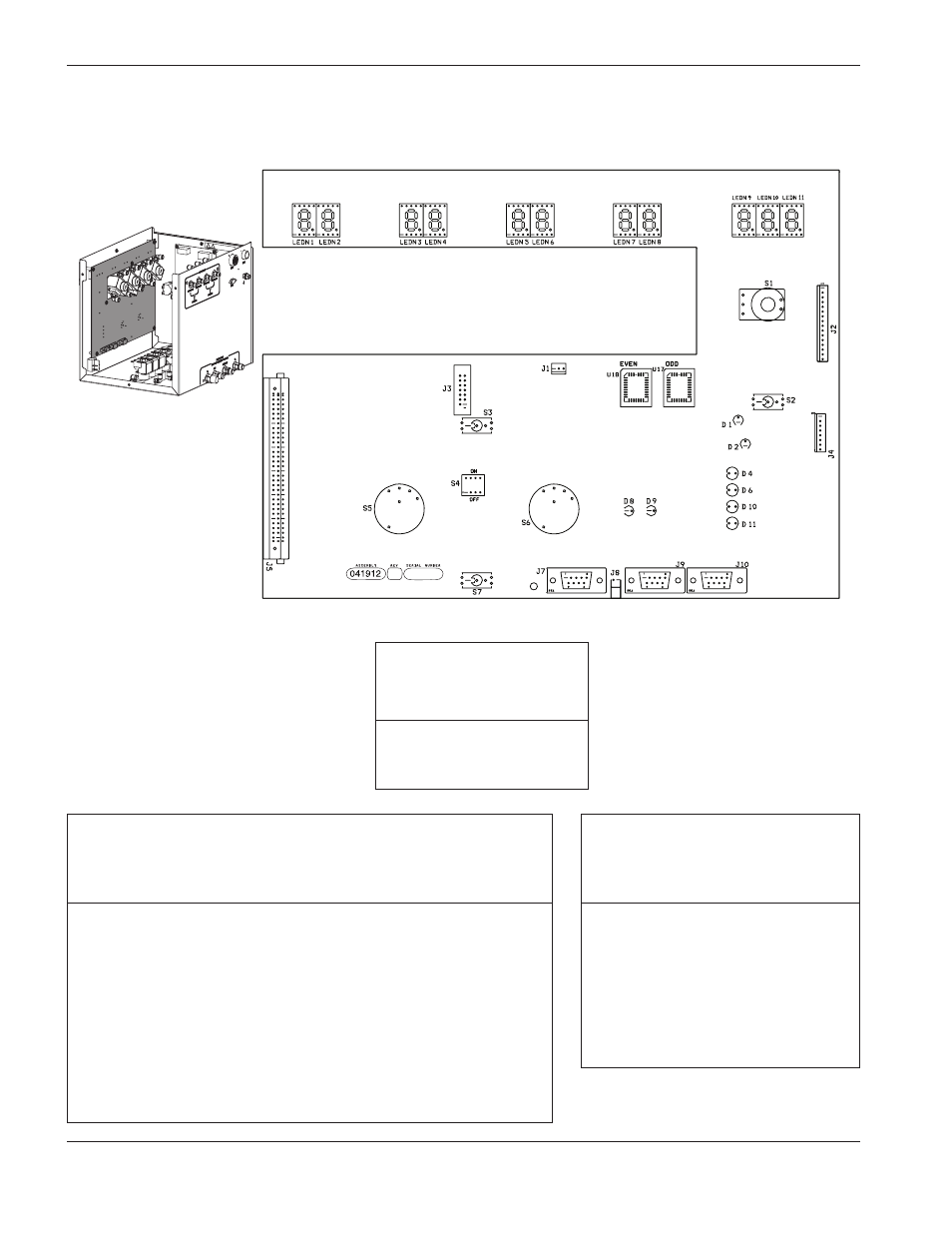

Scheda di controllo della consolle del gas PCB2
Elenco dei LED della scheda di
controllo della consolle del gas
LED Nome del segnale Colore
D1 + 5 VCC Verde
D2 + 3,3 VCC Verde
D4 Errore del refrigerante Giallo
D6 Errore di pressione Giallo
D8 CAN- TX Verde
D9 CAN- RX Verde
D10 Errore di tensione Giallo
D11 Errore di temperatura Giallo
Elenco dei LEDN della scheda di controllo della
consolle del gas
LEDN Nome del segnale Colore
LEDN1 Preflusso plasma, cifra di sinistra Rosso
LEDN2 Preflusso plasma, cifra di destra Rosso
LEDN3 Flusso di taglio plasma, cifra di sinistra Rosso
LEDN4 Flusso di taglio plasma, cifra di destra Rosso
LEDN5 Preflusso gas di protezione, cifra di sinistra Rosso
LEDN6 Preflusso gas di protezione, cifra di destra Rosso
LEDN7 Flusso di taglio gas di protezione, cifra di sinistra Rosso
LEDN8 Flusso di taglio gas di protezione, cifra di destra Rosso
LEDN9 Corrente, cifra di sinistra Rosso
LEDN10 Corrente, cifra centrale Rosso
LEDN11 Corrente, cifra di destra Rosso
