INSTALLAZIONE
3-16 HPR260 Consolle del gas manuale Manuale di istruzioni

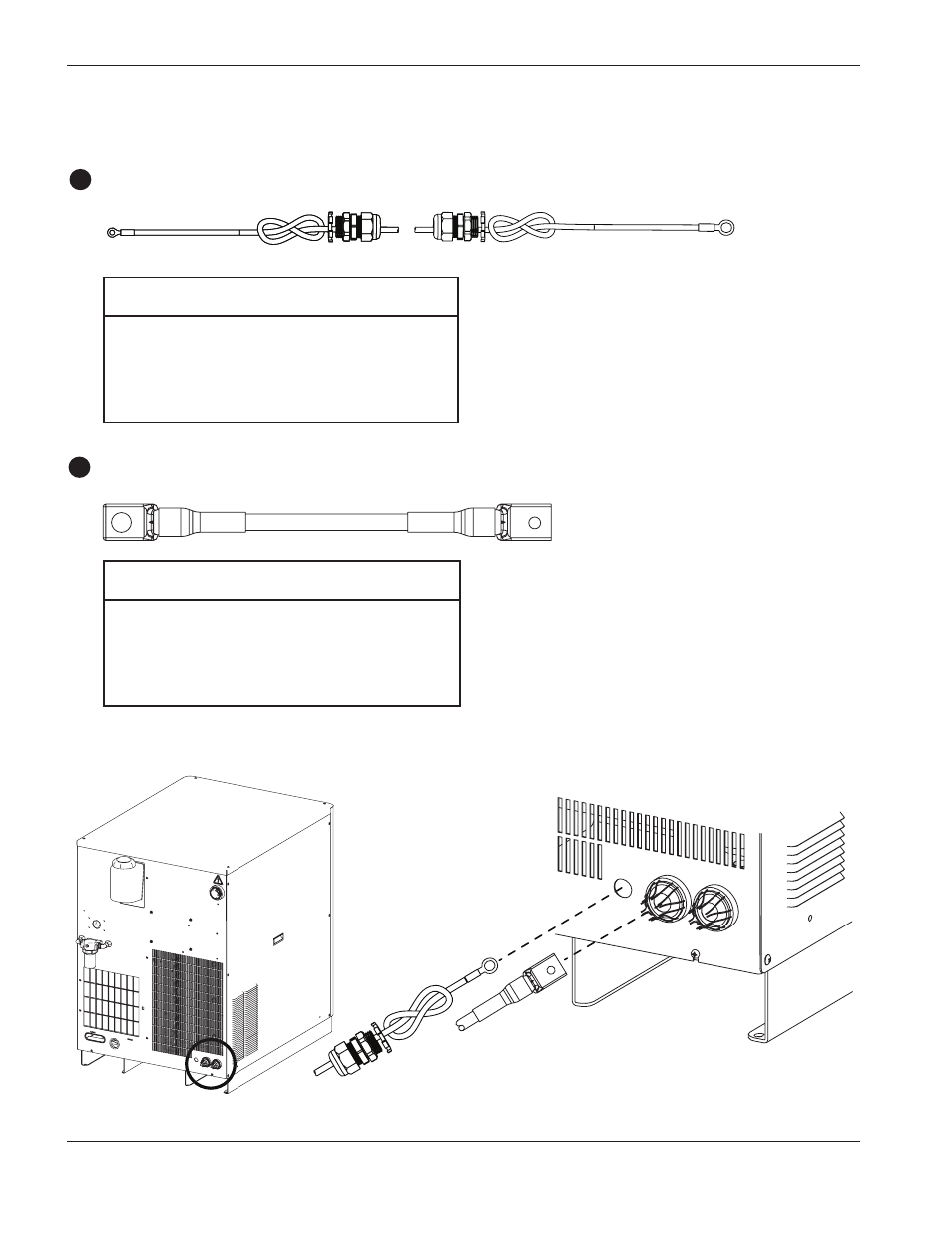

Cavi da generatore a consolle di accensione
Cavo dell’arco pilota 1
Cavo negativo
2
Consolle di accensione Generatore
Consolle di accensione Scheda di I/O
Codice Codice
articolo Lunghezza articolo Lunghezza
123829* 1,5 m 123819 20 m
123816 3 m 123775 25 m
123817 4,5 m 123776 35 m
123773 7,5 m 123777 45 m
123818 10 m 123778 60 m
123774 15 m 123779 75 m
Codice Codice
articolo Lunghezza articolo Lunghezza
123683* 1,5 m 123823 20 m
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
Cavo dell’arco
pilota
Cavo negativo
* I cavi numero 123683 e 123829 servono per i sistemi con la consolle di accensione montata sul generatore
