HPR260 Consolle del gas manuale
Manuale di istruzioni
2-9
4
CARATTERISTICHE TECNICHE

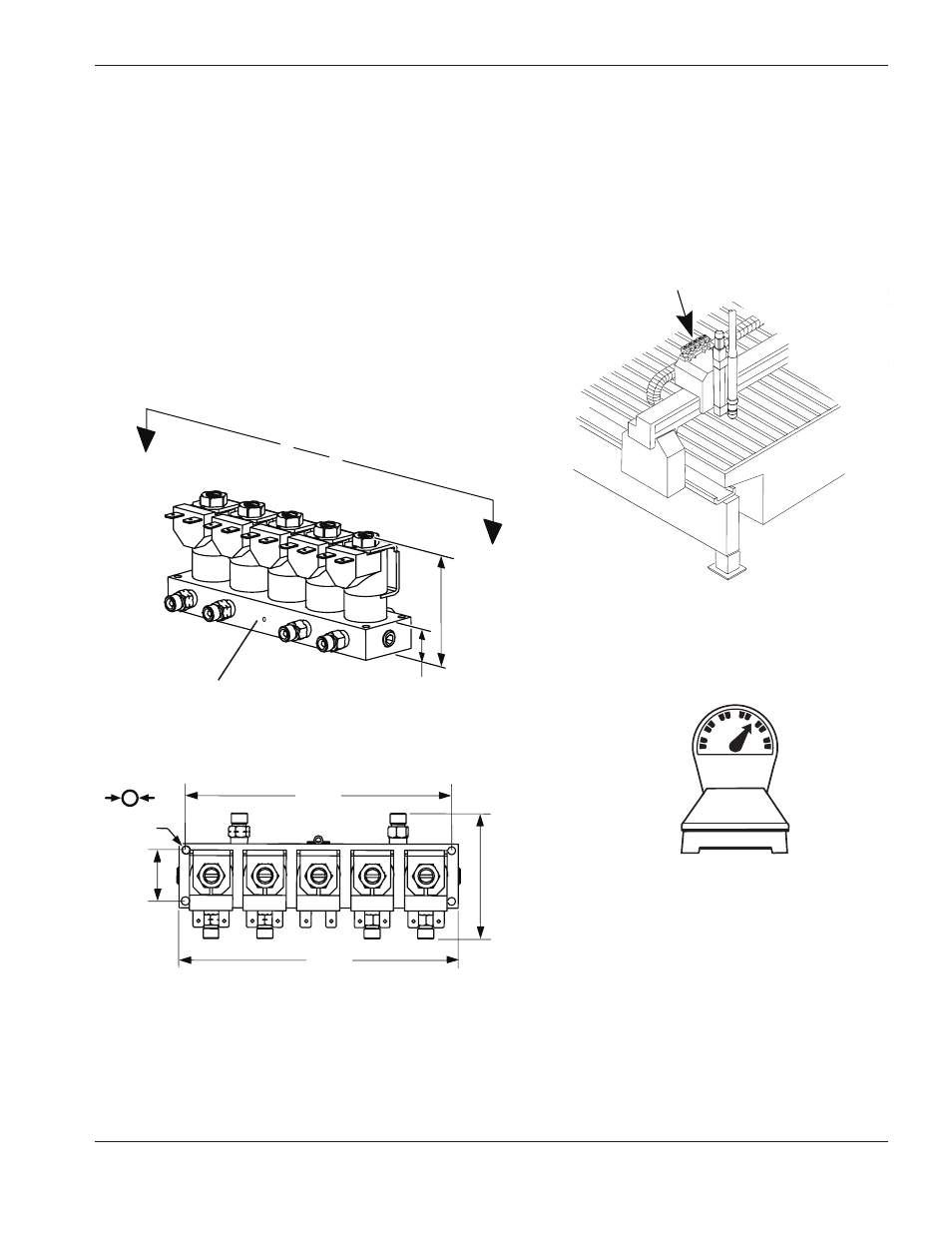

Valvola di intercettazione – 129816
• La lunghezza massima del cavo dalla valvola di intercettazione al carrello torcia è di 1,8 m.
• Sulle macchine utensili di dimensioni maggiori, il gruppo valvola di intercettazione può essere montato sul
carrello torcia. Sulle macchine più piccole, esso può essere fissato ad una staffa sul ponte.
• Il foro di bypass sul collettore deve sempre essere lasciato libero.
A
A
A - A
70 mm
165 mm
30 mm
4,7 mm
157 mm
76 mm
19 mm
1,1 kg
Foro di sfiato:
Non ostruire
