4
MANUTENZIONE
HPR260 Consolle del gas manuale Manuale di istruzioni 5-31

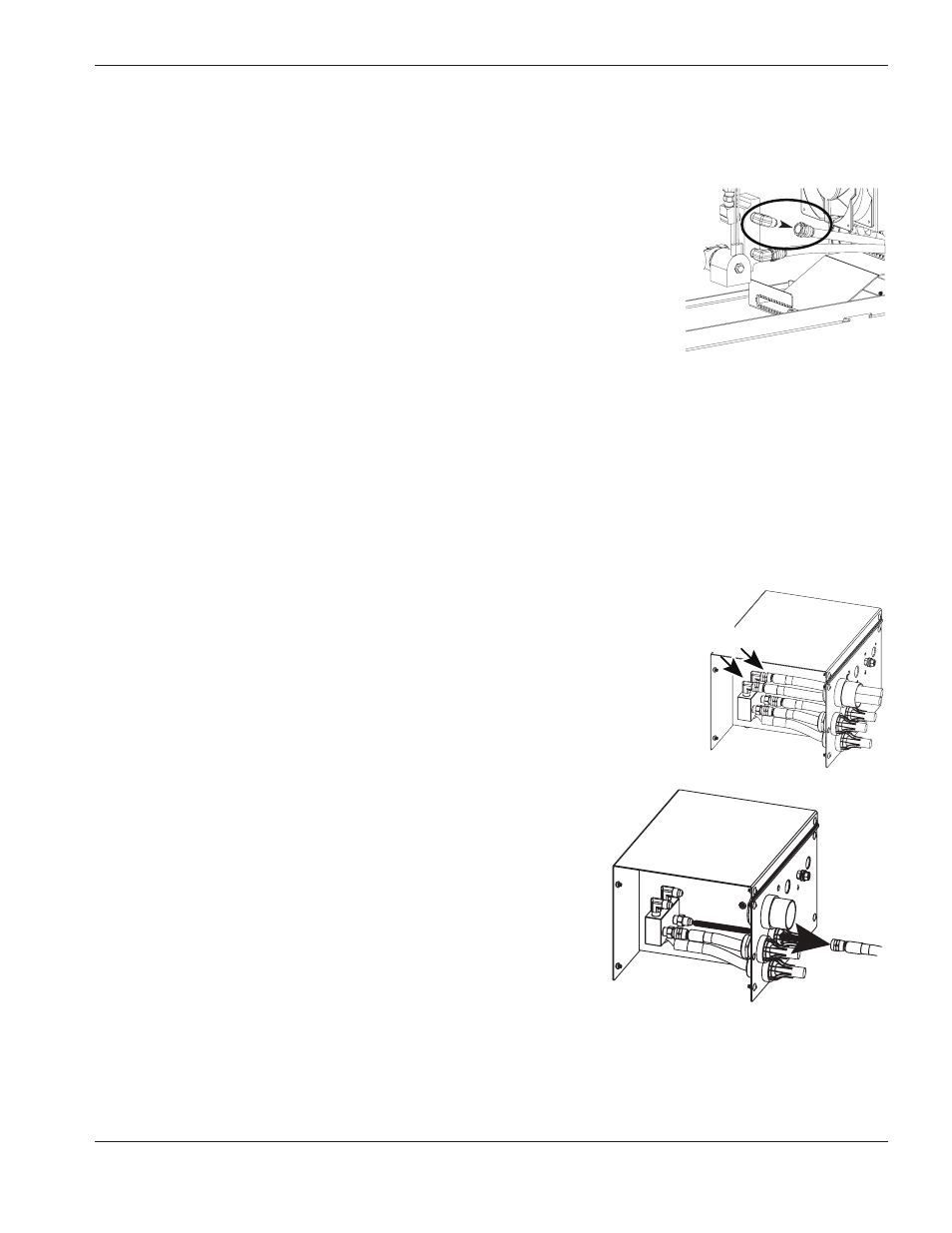

Test 1 – linea di ritorno
Nota: per effettuare questo test è necessario un flussometro in linea.
1. Spegnere il generatore. Rimuovere il tubo di ritorno del refrigerante (tubo blu
con nastro rosso) e collegare il flussometro per misurare la portata.
2. Misurare la portata tramite il flussometro. Portare l’interruttore di alimentazione
su ON. Attivare manualmente la pompa (vedi passo 1 alla sezione
“Funzionamento manuale della pompa”). Prendere nota della portata indicata
dal flussometro.
3. Ricollegare il tubo di ritorno del refrigerante (tubo blu con nastro rosso).
Se la portata è maggiore o uguale a 3,0 l/min, passare al test 7.
Se la portata è minore di 3,0 l/min, passare al test 2.
Se non c’è portata, consultare la sezione di individuazione dei guasti della pompa e del motore.
Test 2 – linea di alimentazione sulla consolle di accensione
Nota: rimuovere i tubi del refrigerante sulla torcia per accedere al tubo
di alimentazione.
1. Spegnere il generatore. Rimuovere il tubo di alimentazione del
refrigerante (tubo blu con nastro verde) dalla consolle RHF/LHF, e
posizionarlo in un contenitore da 3,8 l. Si può utilizzare un contenitore
di refrigerante Hypertherm.
2. Misurare il tempo necessario per riempire il contenitore. Portare
l’interruttore di alimentazione su ON. Attivare manualmente la pompa
(vedi passo al paragrafo “Funzionamento manuale della pompa”).
Prendere nota del tempo impiegato per riempire il contenitore.
3. Ricollegare i tubi del refrigerante.
Se il contenitore si riempie in un tempo minore o uguale a 65 secondi, passare al test 3.
Se il tempo necessario per riempire il contenitore è maggiore di 65 secondi, passare al test 6.
Tubi refrigerante
per cavi torcia
