4
INSTALLAZIONE
3-24 HPR260 Consolle del gas manuale Manuale di istruzioni

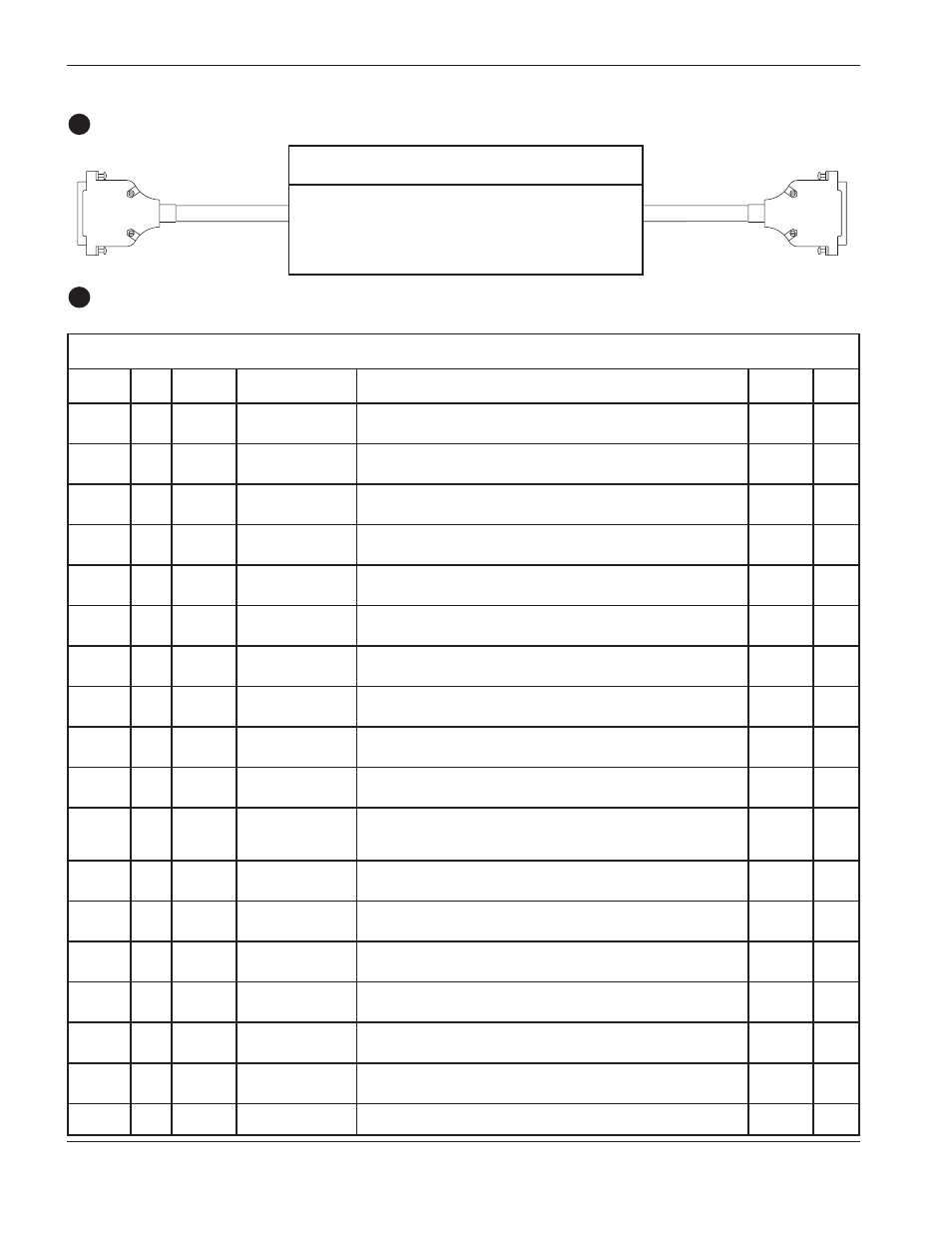

Cavo tra generatore e interfaccia CNC 8
A J 300
Cavo opzionale per interfaccia CNC multi-sistema
(consultare gli schemi per le istruzioni di installazione)
9
Codice Codice
articolo Lunghezza articolo Lunghezza
123210 3 m 123741 25 m
123211 4,5 m 123742 35 m
123022 7,5 m 123220 45 m
123214 10 m 123852 60 m
123023 15 m 123853 75 m
123851 20 m
Colore Ingresso/ Ingresso/
del filo Pin # Uscita Nome del segnale Funzione Uscita Note
Nero 1 Ingresso Rx - Ricevitore seriale RS-422 Uscita
Rosso 20 Ingresso Rx + Ricevitore seriale RS-422 Uscita
Nero 2 Uscita Tx - Ricevitore seriale RS-422 Ingresso
Verde 21 Uscita Tx + Ricevitore seriale RS-422 Ingresso
Nero 3 Massa RS-422 Massa seriale RS-422
Blu 22 Nessuno Libero
Nero 4 Uscita Movimento 1 E (-) Comunica al CNC che si è verificato un trasferimento d’arco e di iniziare il Ingresso 2 & 3
Giallo 23 Uscita Movimento1 C (+) movimento dopo che è trascorso il tempo di sfondamento programmato (sul CNC). Ingresso
Nero 5 Uscita Errore E (-) Comunica al CNC che si è verificato un errore. Ingresso 2
Marrone 24 Uscita Errore C (+) Ingresso
Nero 6 Uscita Errore di chiusura graduale E (-) Comunica al CNC che si è verificato un errore di chiusura graduale. Ingresso 2
Arancione 25 Uscita Errore di chiusura graduale C (+)
Rosso 7 Uscita Non operativo E (-) Notifica al CNC che il sistema plasma non è pronto per Ingresso 2
Bianco 26 Uscita Non operativo C (+) innescare un arco.
Rosso 8 Uscita Movimento 2 E (-) Comunica al CNC che si è verificato un trasferimento d’arco e di iniziare il Ingresso 2 & 3
Verde 27 Uscita Movimento 2 C (+) movimento dopo che è trascorso il tempo di sfondamento programmato (sul CNC). Ingresso
Rosso 9 Uscita Movimento 3 E (-) Comunica al CNC che si è verificato un trasferimento d’arco e di iniziare il Ingresso 2 & 3
Blu 28 Uscita Movimento 3 C (+) movimento dopo che è trascorso il tempo di sfondamento programmato (sul CNC). Ingresso
Rosso 10 Uscita Movimento 4 E (-) Comunica al CNC che si è verificato un trasferimento d’arco e di iniziare il Ingresso 2 & 3
Giallo 29 Uscita Movimento 4 C (+) movimento dopo che è trascorso il tempo di sfondamento programmato (sul CNC). Ingresso
Rosso 11 Nessuno Libero
Marrone 30 Nessuno Libero
Rosso 12 Ingresso Angolo - Il CNC comunica al sistema plasma che si avvicina un angolo e quindi di Uscita 1
Arancione 31 Ingresso Angolo + ridurre la corrente di taglio (il nuovo valore della corrente è selezionabile da Uscita
CNC o viene impostato per default al 50% del valore della corrente di taglio)
Verde 13 Ingresso Sfondamento - Il CNC comunica al sistema plasma di mantenere il preflusso del gas Uscita 1
Bianco 32 Ingresso Sfondamento + di protezione fino a che il CNC stesso non interrompe il segnale.
Verde 14 Ingresso Mantenimento - Non necessario senza sistema di controllo dell’altezza di taglio CommandTHC. Il CommandTHC Uscita 1
Blu 33 Ingresso Mantenimento + necessita di un segnale che mantenga il preflusso dei gas durante il rilevamento dell’altezza iniziale (IHS).
Verde 15 Ingresso Avvio - Il CNC attiva un arco plasma. Uscita 1
Giallo 34 Ingresso Avvio + Uscita
Verde 16 Nessuno Libero
Brown 35 Nessuno Libero
Verde 17 Nessuno Libero
Arancione 36 Messa a terra Terra
Bianco 18 Messa a terra Terra
Nero 37 CNC +24 VCC Disponibile a 24 VCC (200 mA massimo) Vedere note. 4
19 CNC +24 VCC Riservato
Generatore CNC
