APPENDICE C – TAGLIO INCLINATO
HPR260 Consolle del gas manuale Manuale di istruzioni c-13
4

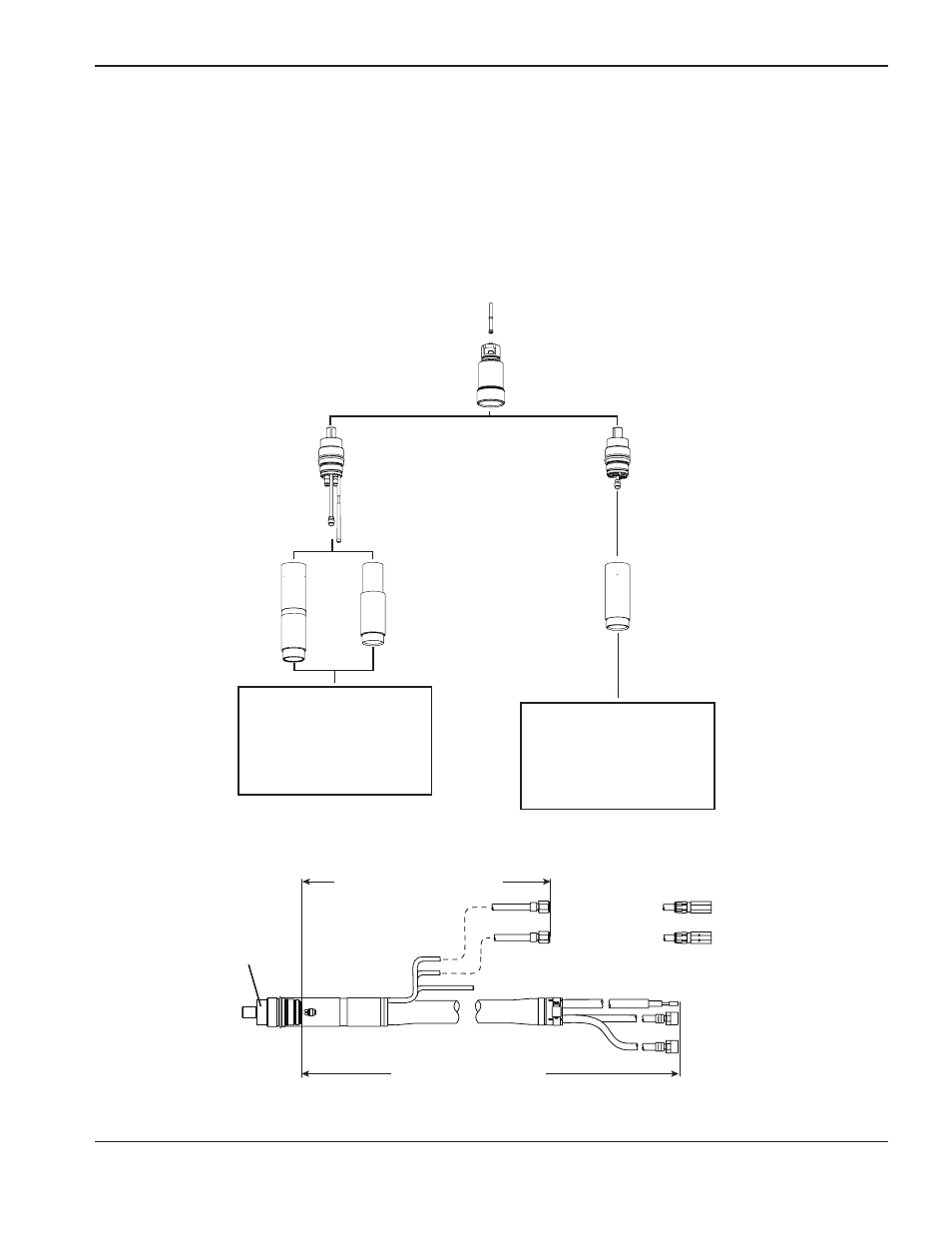

Scelta dei componenti
Nota: Per il taglio inclinato si possono utilizzare dei consumabili standard, ma essi non saranno ottimizzati per
questa applicazione.
Quando si usano dei consumabili progettati specificamente per il taglio inclinato, sulla torcia HPR deve essere installato
il tubo dell’acqua 220571 o 220700. Lo sgancio rapido per il taglio inclinato con il manicotto di fissaggio della torcia
corto è dotato di raccordi a pressione e deve essere usato con i set di cavi specifici indicati in questa sezione.
Tubo dell’acqua 220571
(220700 per acciaio al carbonio, 130A)
Torcia 220162
Usati in tutte le applicazioni
Sgancio rapido per taglio inclinato 220573
Manicotto di supporto corto,
parte di 220573 Boccola torcia: standard
220232 Boccola torcia: allungata
220516
Sgancio rapido standard 220163
Cavi con raccordi a pressione e
cavi del gas da 1,83 m
O
Cavi con raccordi a pressione e
cavi del gas da 2,5 m
Cavi con raccordi standard e cavi
del gas da 1,83 m
O
Cavi con raccordi standard e cavi
del gas da 2,5 m
Vedi tabella 1
alla pagina successiva
Vedi tabella 2
alla pagina successiva
Gruppo di sgancio rapido
Lunghezza del tubo del gas
Lunghezza totale del cavo
Cavi standard
verso i raccordi
sulla consolle
di dosaggio
Alla consolle alta frequenza
remota (RHF)
Cavi per taglio
inclinato verso i
raccordi sulla
consolle di dosaggio
