APPENDICE C – TAGLIO INCLINATO
c-10 HPR260 Consolle del gas manuale Manuale di istruzioni
2WRENCHES

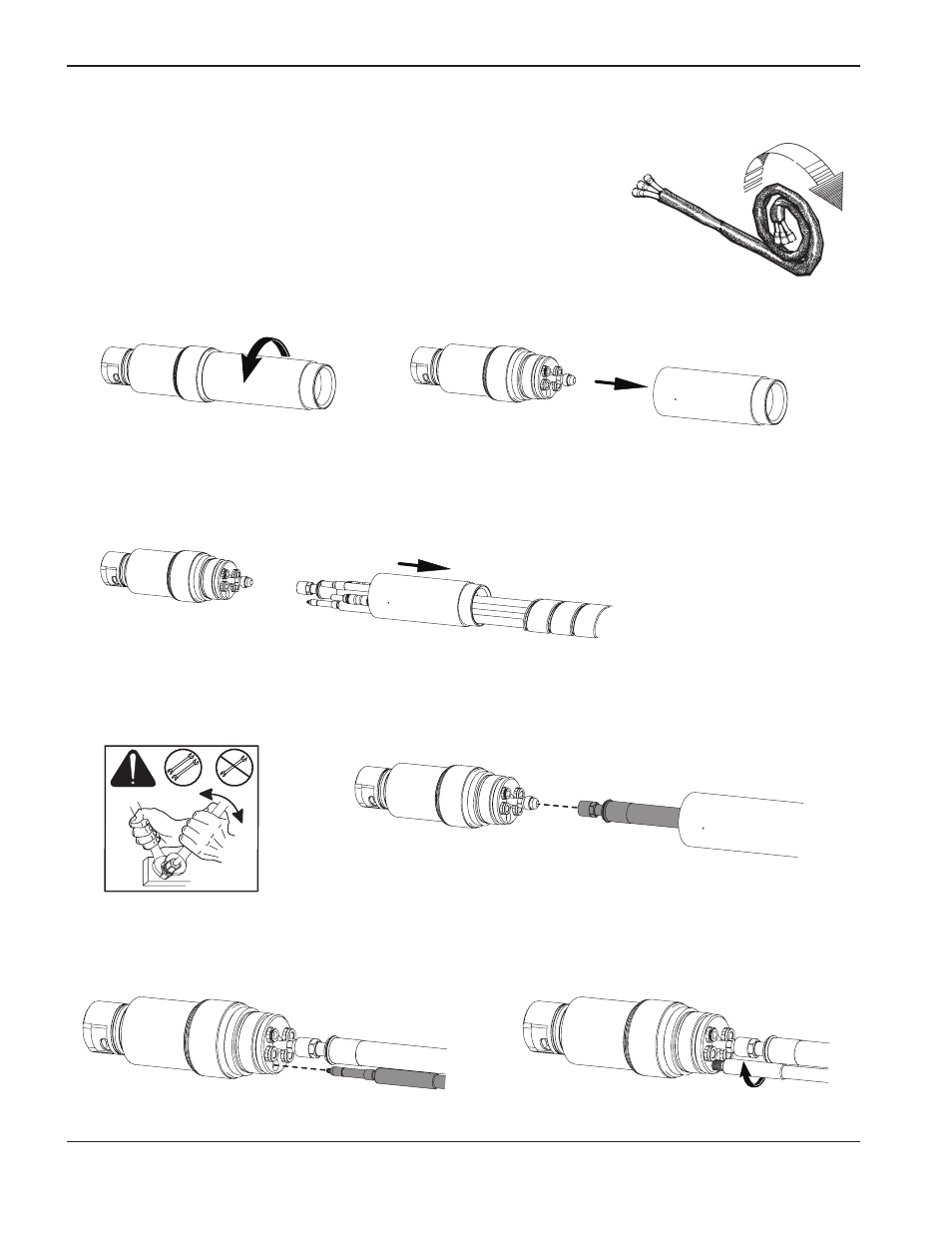

Collegamento della torcia
Collegamento del gruppo cavi torcia al gruppo di sgancio rapido
1. Srotolare i primi 2 metri di cavo su una superficie piana.
2. Tenere fermo il gruppo cavi torcia e rimuovere il manicotto di supporto dal gruppo di sgancio rapido.
3. Far scorrere il manicotto di supporto ed allineare i raccordi a sgancio rapido con i tubi flessibili del gruppo cavi.
Le connessioni hanno una codifica cromatica. I tubi flessibili non devono attorcigliarsi e, per evitare che si verifichi
questa condizione, sono nastrati assieme. Non rimuovere il nastro adesivo dai tubi.
4. Collegare il tubo di ingresso del refrigerante (verde).
5. Collegare il cavo dell’arco pilota (giallo).
