INSTALLAZIONE
3-36 HPR260 Consolle del gas manuale Manuale di istruzioni
Interruttore generale
L’interruttore generale serve come dispositivo per il disinserimento (isolamento) della tensione di
alimentazione. Installare questo interruttore vicino al generatore in modo che sia facilmente
accessibile per l’operatore.
L’installazione deve essere eseguita da un elettricista autorizzato secondo le normative
elettriche nazionali o locali applicabili.
L’interruttore dovrebbe:
• Isolare l’apparecchiatura elettrica e scollegare tutti i conduttori in tensione dalla
tensione di alimentazione, quando si trova nella posizione “SPENTO”.
• Avere una posizione di “SPENTO” ed una di “ACCESO” chiaramente contrassegnati con “O” (SPENTO) ed “I”
(ACCESO).
• Avere una maniglia di azionamento esterno che possa essere bloccata nella posizione “SPENTO”.
• Contenere un meccanismo ad azionamento elettrico che funga da arresto di emergenza.
• Essere munito di fusibili ad azione lenta per la corretta capacità di interruzione (consultare la tabella qui sopra).
Requisiti di alimentazione
Generalità
Tutti gli interruttori, i fusibili a fusione lenta e i cavi di alimentazione devono essere forniti a cura del
cliente e devono essere scelti secondo le normative elettriche nazionali o locali. L’installazione deve essere
eseguita da un elettricista autorizzato. Utilizzare un interruttore di alimentazione principale indipendente per il generatore.
Nota: Il dispositivo di protezione sulla linea di alimentazione principale (disgiuntore o fusibile) deve essere
in grado di sopportare il carico di tutti i rami derivati, sia in condizioni di corrente di punta, sia in
condizioni di regime. Il generatore deve essere collegato ad uno rami derivati. La corrente di regime
del generatore è riportata nella tabella sotto; la corrente di punta è pari a 10 volte la corrente di
ingresso nominale e può durare fino a 0,20 secondi o 10 cicli.
Cavo di alimentazione
Le sezioni dei cavi variano in base alla distanza della presa dalla scatola principale. Le sezioni dei cavi suggerite,
elencate nella tabella sopra, sono state prese dal manuale “U.S. National Electric Code 1990”, tabella 310.16. Usare un
cavo di alimentazione di tipo SO a 4 fili adatto ad una temperatura di esercizio fino a 60° C. L’installazione deve essere
eseguita da un elettricista autorizzato secondo le normative elettriche nazionali o locali applicabili.

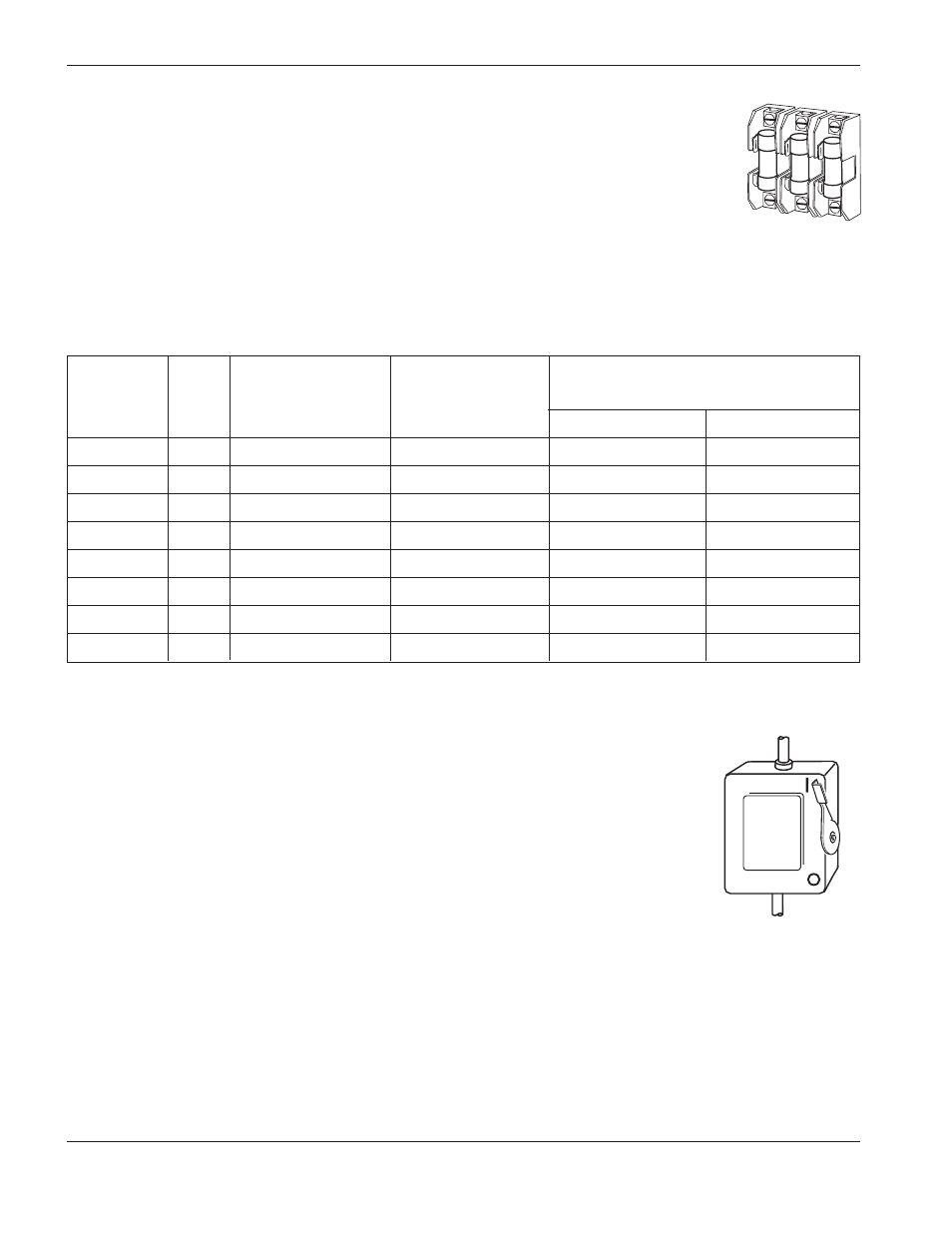

F U S E
SWITCH BOX
Nota: Le raccomandazioni sul diametro dei cavi sono state prese dalla tabella 310-16 del Codice Elettrico
Nazionale (U.S.).
Corrente assorbita Portate raccomandate
Dimensioni raccomandate dei cavi per una
Tensione nominale @ erogazione per i fusibili a
lunghezza massima di 15 m
di ingresso Fasi di 45,5 kW output fusione lenta Dimensionato per 60° C Dimensionato per 90° C
200/208 VCA 3 149/144 A 175 A — 67,5 mm 2 (2/0 AWG)
220 VCA 3 136 A 175 A — 67,5 mm 2 (2/0 AWG)
240 VCA 3 124 A 150 A 107,2 mm 2 (4/0 AWG) 53,5 mm 2 (1/0 AWG)
380 VCA 3 79 A 95 A 42,4 mm 2 (1 AWG) 26,7 mm 2 (3 AWG)
400 VCA 3 75 A 90 A 42,4 mm 2 (1 AWG) 26,7 mm 2 (3 AWG)
440 VCA 3 68 A 80 A 42,4 mm 2 (1 AWG) 21,2 mm 2 (4 AWG)
480 VCA 3 62 A 75 A 33,6 mm 2 (2 AWG) 21,2 mm 2 (4 AWG)
600 VCA 3 50 A 60 A 26,7 mm 2 (3 AWG) 13,3 mm 2 (6 AWG)
