4
INSTALLAZIONE
HPR260 Consolle del gas manuale Manuale di istruzioni 3-31

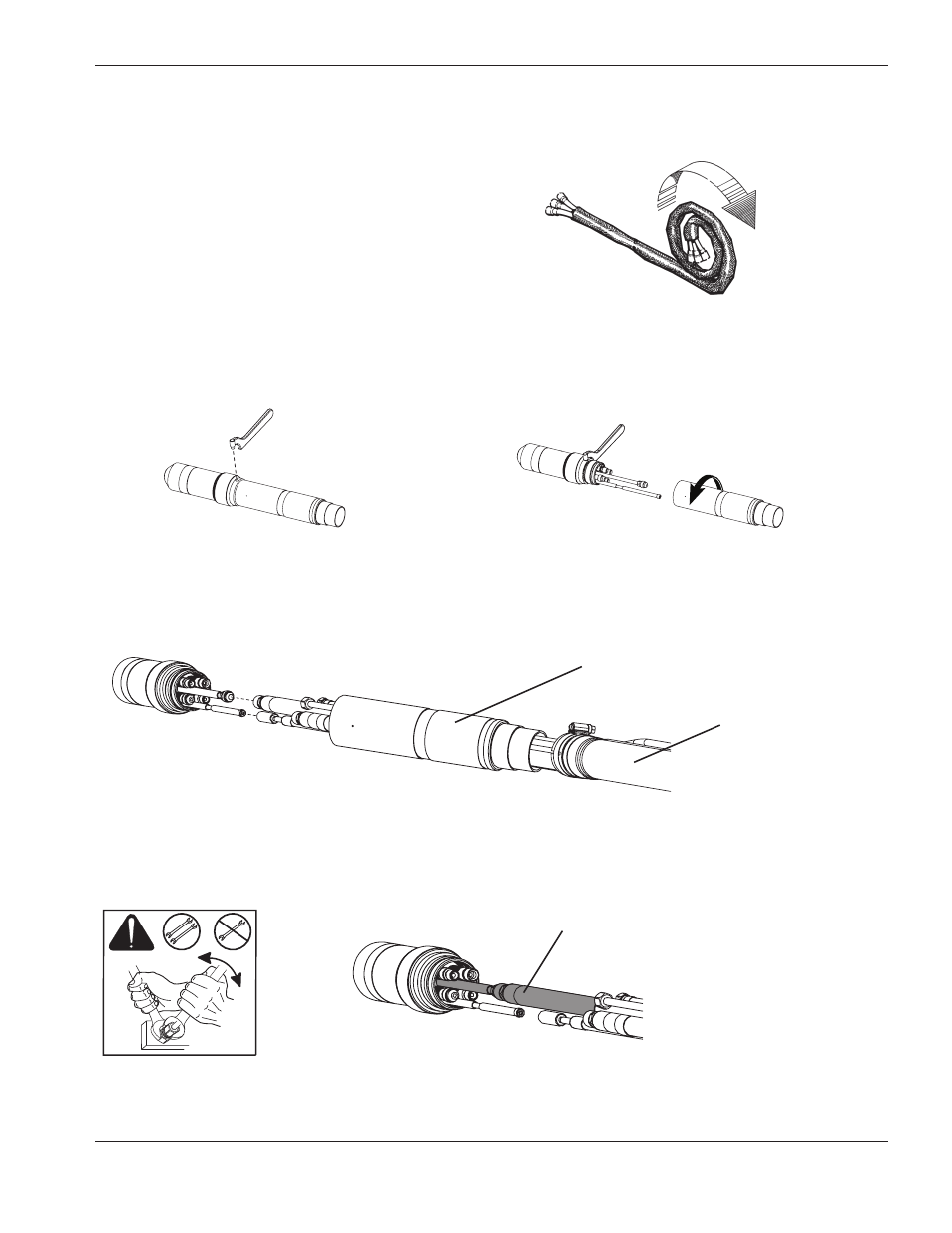

Collegamento della torcia
Collegamento della torcia ai cavi torcia
1. Sbobinare i primi 2 metri di cavo su una superficie piana.
3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del
gruppo cavi. I tubi non possono essere attorcigliati. Essi sono nastrati insieme per impedirne l’attorcigliamento.
Cappuccio schermato
Manicotto
Tubo di ingresso refrigerante
(Coolant IN)
2WRENCHES
2. Mantenere il gruppo torcia in posizione con la chiave a settore N° 104269 e rimuovere il manicotto di supporto dal
gruppo torcia.
4. Collegare il tubo di ingresso refrigerante (verde) alla torcia.
