3
INSTALLAZIONE

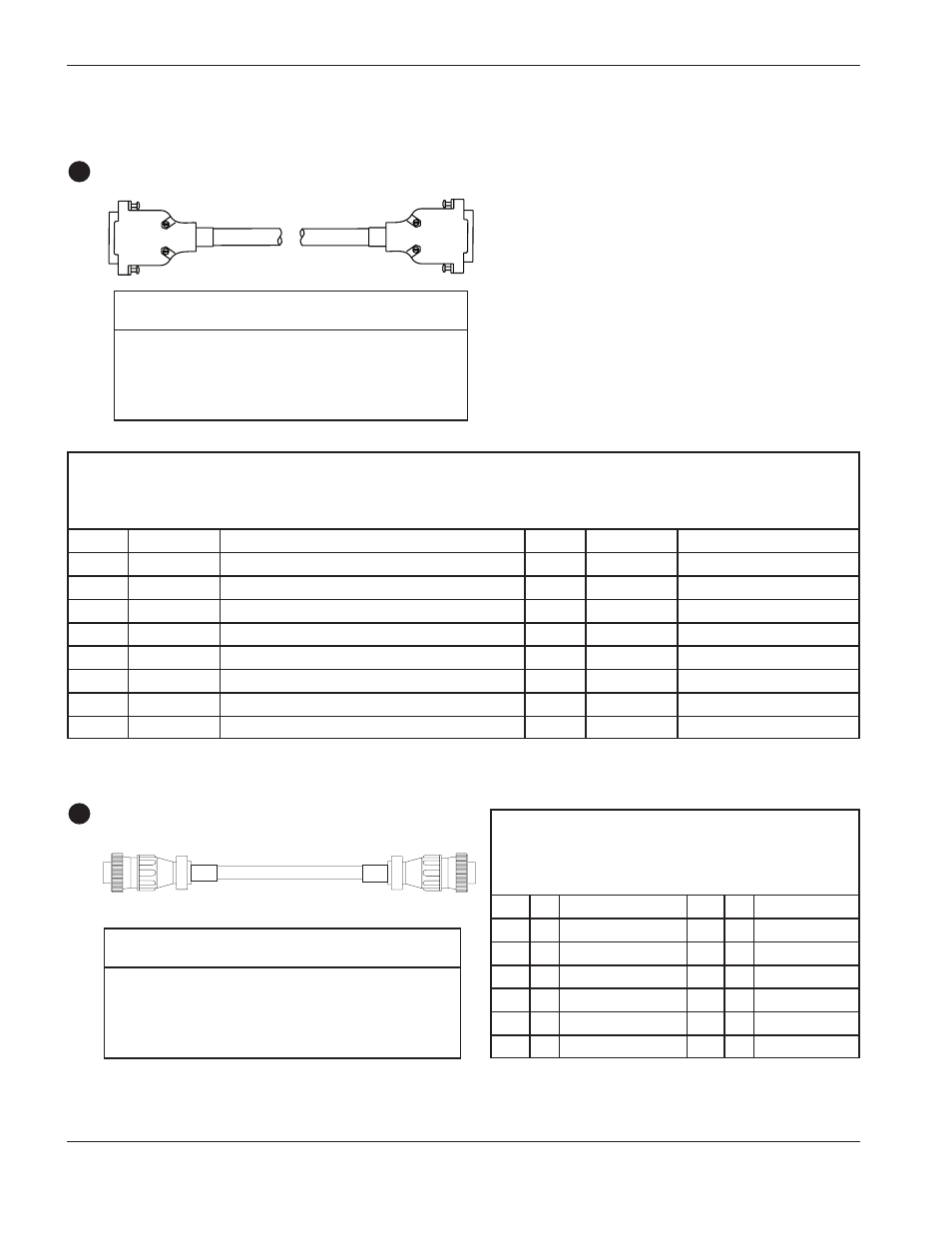

3-20 HPR260 Consolle del gas manuale Manuale di istruzioni
Cavi da generatore a consolle del gas
Cavo di controllo 5
Cavo di alimentazione 6
Codice Codice
articolo Lunghezza articolo Lunghezza
123785* 3 m 123740 25 m
123846 4,5 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
Codice Codice
articolo Lunghezza articolo Lunghezza
123784* 3 m 123737 25 m
123839 4,5 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
* I cavi numero 123844 e 123845 servono per i sistemi con la consolle di accensione montata sul generatore
ELENCO DEI SEGNALI DEI CAVI – Generatore a consolle del gas
Lato generatore Lato consolle del gas
Pin # Ingresso/Uscita Descrizione Pin # Ingresso/Uscita Funzione
1 Libero 1
6 Libero 6
2 Ingresso/Uscita CANL 2 Ingresso/Uscita Comunicazione seriale CAN
7 Ingresso/Uscita CANH 7 Ingresso/Uscita Comunicazione seriale CAN
3 Terra CAN 3 Riferimento di terra CAN
9 Libero 9 Libero
8 Libero 8
4 Libero 4
5 Libero 5
ELENCO DEI SEGNALI DEI CAVI –
Generatore a consolle del gas
Lato generatore Lato consolle del gas
Pin # I/U Descrizione Pin # I/U Funzione
1 120 VCA Caldo 1
2 120 VCA Ritorno 2
3 Terra 3
4 Libero 4
5 Libero 5
6 24 VCA Caldo 6
7 24 VCA Ritorno 7
