3
INSTALLAZIONE
HPR260 Consolle del gas manuale Manuale di istruzioni 3-25

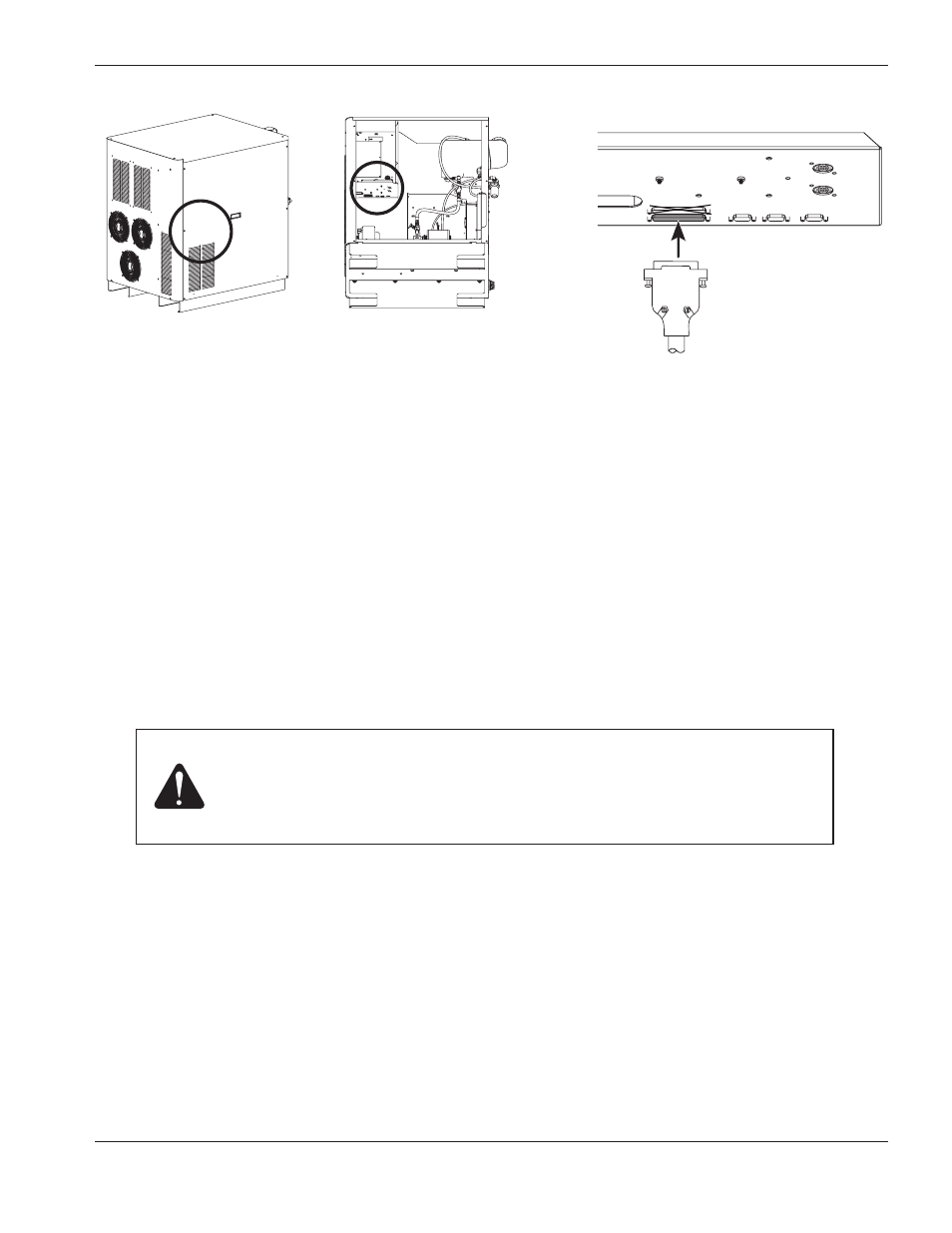

Note all’elenco dei cavi di interfaccia CNC
Nota 1. Gli ingressi sono isolati per via ottica. Essi richiedono 24 VCC a 7.3 mA, o la chiusura di un contatto isolato.
La durata del relè esterno può essere aumentata aggiungendo un condensatore poliestere metallizzato
(0,022µF 100 V o superiore) in parallelo con i contatti del relè.
Nota 2. Le uscite sono a transistor a collettore aperto isolate per via ottica. La tensione nominale massima è 24 VCC
a 10 mA.
Nota 3. Il movimento macchina è selezionabile e viene usato per le configurazioni multi-macchina.
Nota 4. IL’uscita CNC a +24 VCC fornisce una tensione di 24 VCC con una corrente massima di 200 mA.
É necessario installare un ponticello sul terminale J304 per utilizzare l’alimentazione a 24 V.
Attenzione: Il cavo del CNC deve essere realizzato usando un cavo con una
schermatura a 360 gradi e con connettori con involucro metallico su
entrambe le estremità. La schermatura deve terminare sugli involucri
metallici su entrambe le estremità per assicurare una messa a terra corretta
e realizzare una schermatura ottimale.
