InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-45
7 Cavo I/o della testa laser – 223169

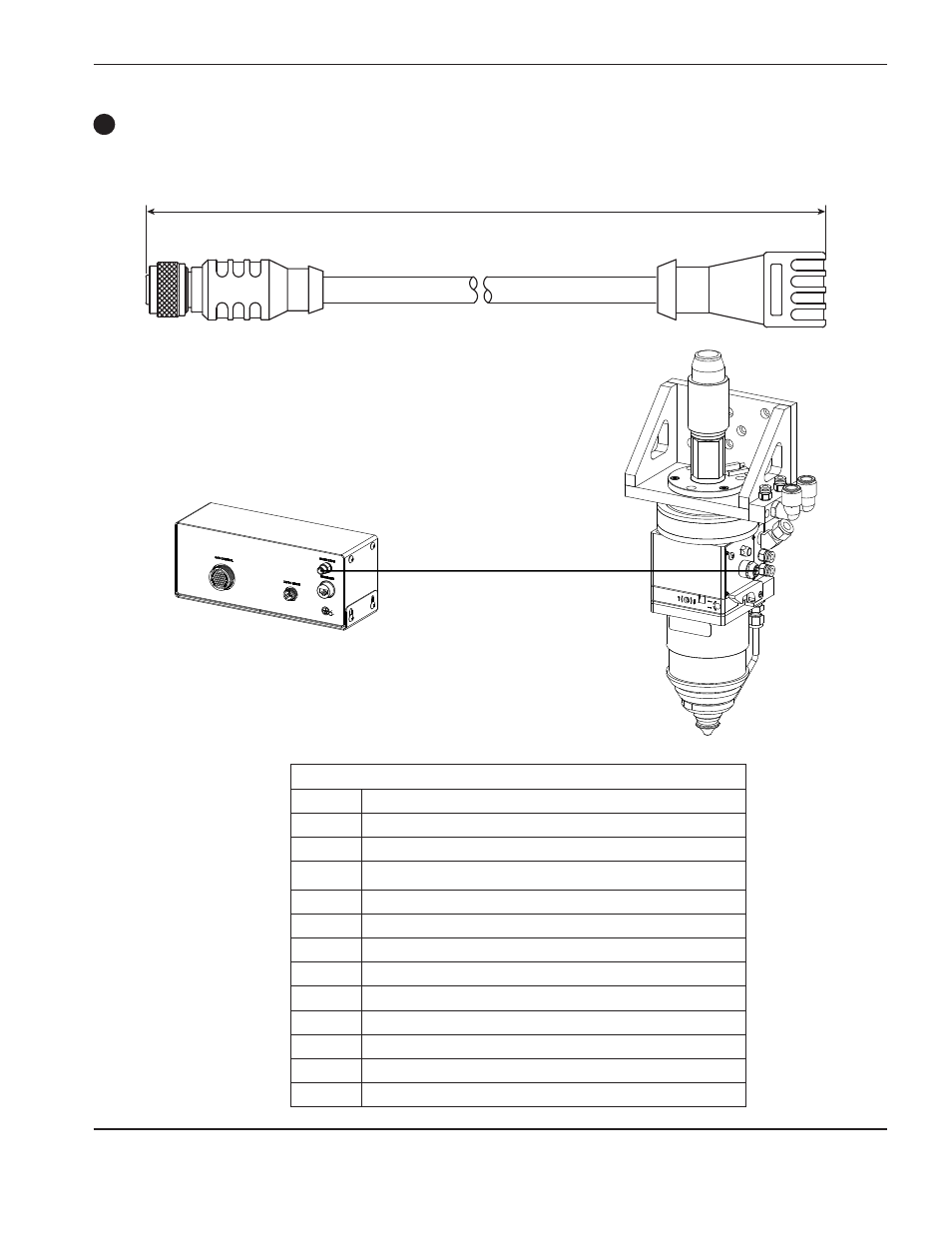

Il cavo collega il controller della testa laser alla testa laser.
Uscite piedini del connettore I/o del controller testa laser
Piedini Segnale
1 Comune
2 Sensore di altezza capacitivo
3 Comune
4 Libera
5 Comune
6 +15 VCC
7 - 15 VCC
8 Estensione ugello
9 Sportello lente
10 Collisione
11 Rilevamento contatto
12 +10 VCC
10 m
