InstallazIone
2-34 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
17. Ruotare il collimatore e la flangia adattatore della testa laser per allinearla ai fori di montaggio presenti
all'interno della testa laser in modo da ridurre l'avvolgimento del cavo per trasmissione raggio. Installare
e stringere i tre bulloni di montaggio con una chiave esagonale da 4 mm.

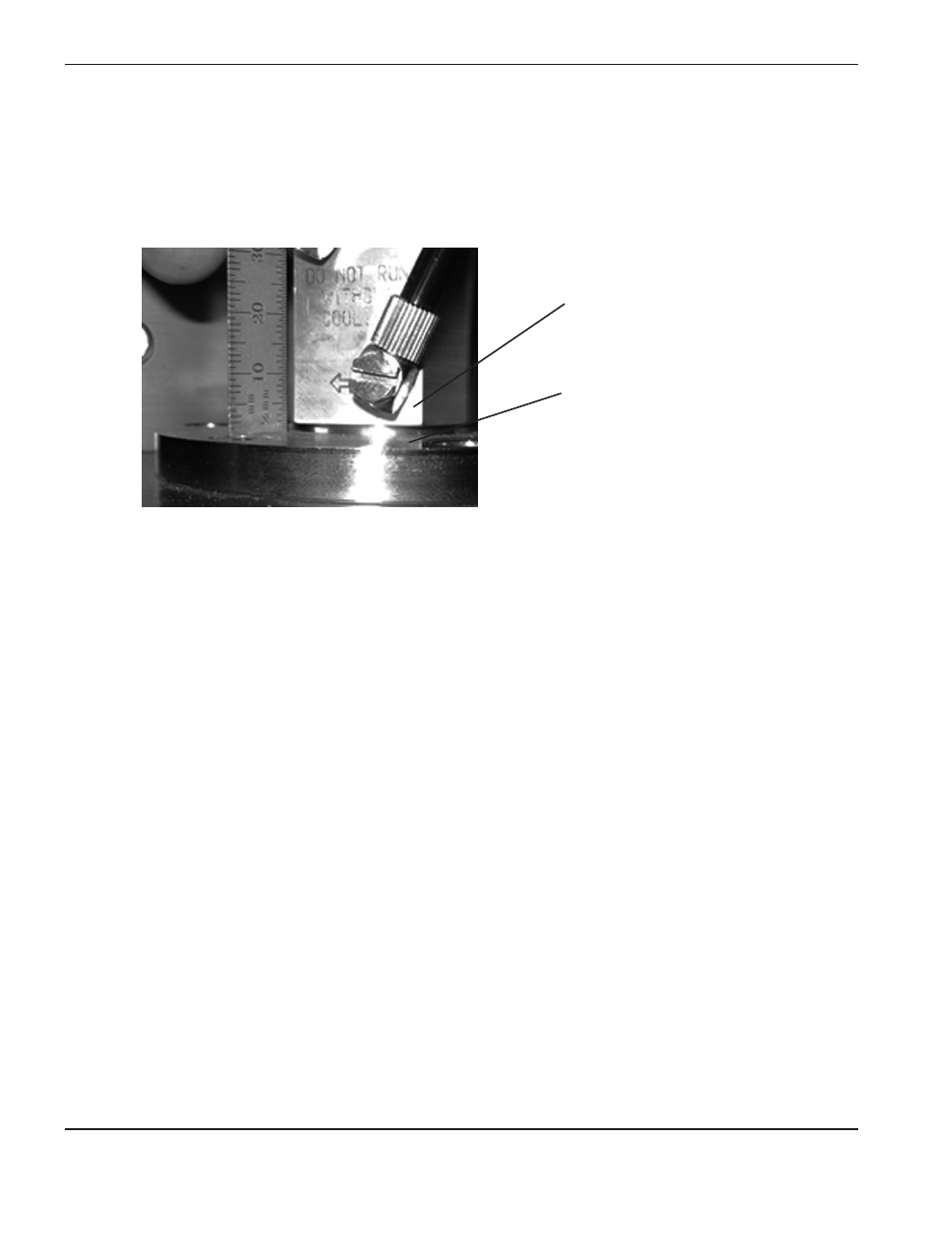

18. Una volta correttamente installati, dovrebbero restare circa 2 mm di spazio tra il collimatore e la flangia
adattatore della testa laser, come mostrato di seguito.
Manicotto di raffreddamento del collimatore
Flangia adattatore della testa laser
19. Ruotare il manicotto di raffreddamento sul collimatore in modo che i collegamenti del raffreddatore siano rivolti
in avanti per un accesso più facile.
