InstallazIone
2-28 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
Precauzioni generali
Per la spedizione, il cavo per trasmissione raggio è collocato in una canalina in gommapiuma sulla parte superiore della
scatola del generatore laser a fibre. Il cavo è robusto, ma deve essere disimballato e utilizzato con cura per evitare danni
alla fibra ottica che si trova all'interno.
Le seguenti precauzioni sono sempre consigliate:
• Non rimuovere il cappuccio protettivo dall'estremità del cavo per trasmissione raggio finché non indicato più
avanti all'interno di queste istruzioni.
• Il cavo per trasmissione raggio deve essere manipolato da un minimo di due persone.
• Il cavo fuoriesce dalla scatola del generatore del laser a fibre sulla parte superiore attraverso un gruppo
pressacavo: non cercare di spingere o tirare il cavo in questo punto.
• L'estremità del cavo per trasmissione raggio collegata alla testa laser è la "baionetta di fibra"; quando non
è collegata alla testa laser, tale estremità deve essere dotata di cappuccio protettivo ed essere sempre
sostenuta manualmente. Evitare che oscilli liberamente durante la manipolazione del cavo per trasmissione
raggio in quanto si tratta di un componente pesante che può provocare il piegamento improvviso del cavo
flessibile e danneggiare la fibra ottica.
• Non superare il raggio di piega minimo a breve termine del cavo, 100 mm.
Istruzioni di disimballaggio
1. Sollevare con cura l'intero rotolo del cavo
per trasmissione raggio sopra la canalina
di gommapiuma e sfilare la canalina da sotto il cavo.
Se il cavo per trasmissione raggio entra nella
canalina attraverso un foro invece che attraverso uno
slot, sarà necessario srotolare con cura il cavo per
trasmissione raggio per l'intera lunghezza in modo
da rimuovere la canalina di gommapiuma. Vedere
le istruzioni nei passaggi 3 e 4 per lo srotolamento
del cavo per trasmissione raggio.

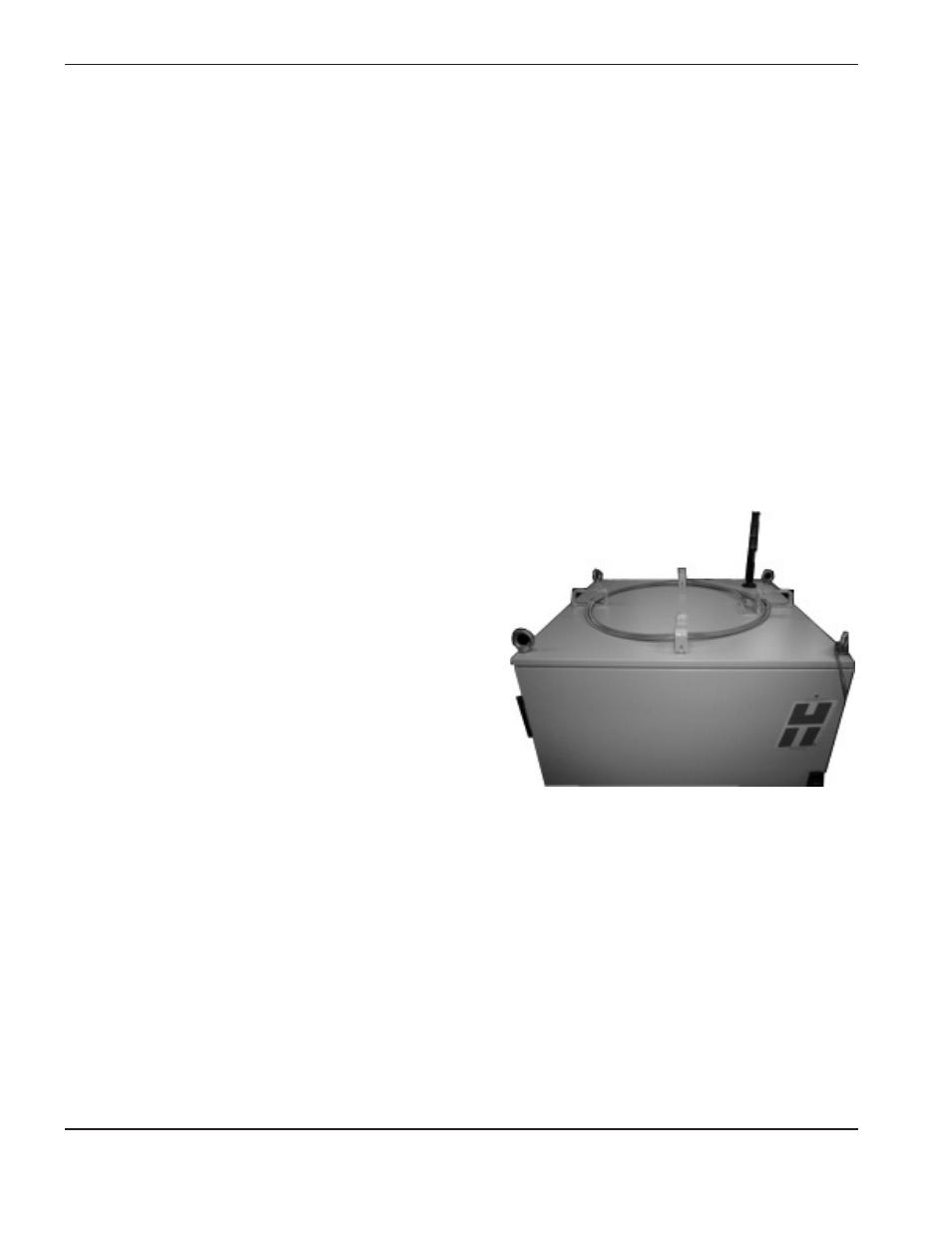

2. Collocare il cavo per trasmissione raggio sulla
parte superiore della scatola del generatore laser
a fibre all'interno delle quattro staffe di tenuta come
mostrato nell'immagine a destra.
3. Srotolare la lunghezza desiderata del cavo per trasmissione raggio un giro alla volta.
4. Una volta che ogni giro è stato srotolato, assicurarsi di ridurre la tensione del cavo per trasmissione raggio;
se c'è un accumulo di torsione residua, il cavo per trasmissione raggio potrebbe avvolgersi improvvisamente.
Solitamente, la torsione può essere ridotta avvolgendo di 360 gradi l'estremità libera del cavo per trasmissione
raggio per ogni giro srotolato.
5. Per un'installazione temporanea e sopraelevata del cavo per trasmissione raggio, è necessario supportarlo
ogni 1–2 m.
6. Collegare il cavo per trasmissione raggio al collimatore sulla testa laser in base alle istruzioni per l'installazione
del cavo presenti in questa sezione.
7. Controllare con cura l'intero cavo per trasmissione raggio per accertarsi che le curve siano mantenute
a un raggio maggiore di 100 mm.
