InstallazIone
2-38 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
Collegamenti dei tubi del refrigerante
I tubi del refrigerante ad acqua con codifica cromatica devono passare dal
retro della scatola del generatore laser a fibre al collettore della testa laser.
Evitare un numero eccessivo di piegamenti o nodi in modo da consentire
un adeguato raffreddamento del flusso d'acqua. I raccordi del collettore
sono del tipo a pressione per consentire una semplice installazione dei tubi.
Accertarsi che le estremità dei tubi siano tagliate con precisione per evitare
danni agli o-ring all'interno dei raccordi. Per installare i tubi, spingerli con
fermezza nei raccordi e verificare l'installazione tirando leggermente per
accertarsi che siano fissati bene.

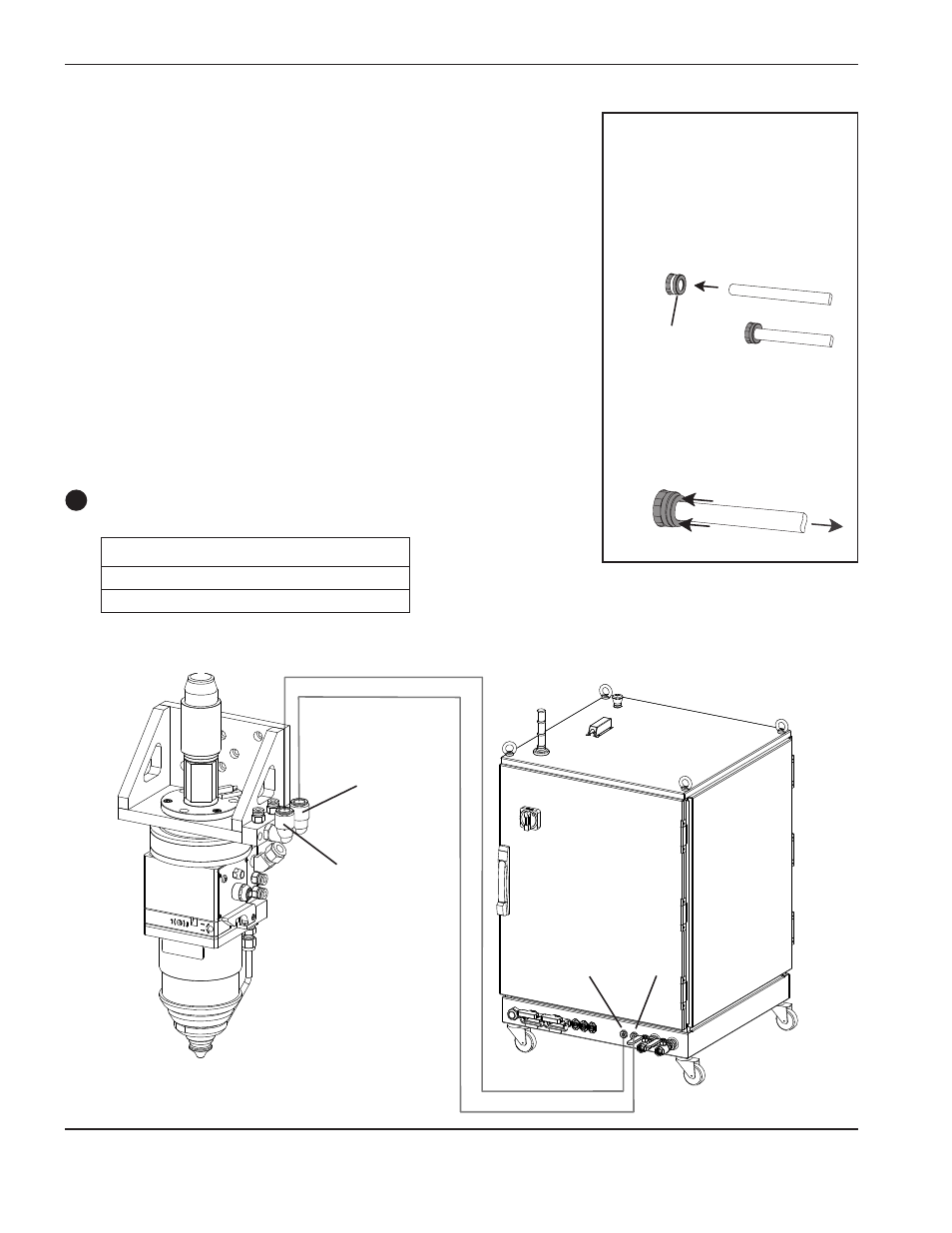

Dal generatore laser a fibre alla testa laser 2
Blu
Rosso
Blu Rosso
tubi in dotazione con questo sistema
Tubo blu: diametro esterno 12 mm
Tubo rosso: diametro esterno 12 mm
Nota: I connettori dei passaggi 7–10
sono raccordi a pressione.
Per creare un collegamento,
spingere il raccordo del tubo
all'interno del connettore
adatto fino al fermo, 12 mm.
Per scollegare un raccordo,
spingere il collare del
connettore verso la torcia
e staccare il tubo dalla torcia.
collare del
connettore
