Configurazione e funzionamento
3-24 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
calibratura sensore di altezza capacitivo (cHS)
Il segnale del sensore di altezza capacitivo è linearizzato dal microprocessore nel controller della testa laser per produrre
una tensione di uscita da 0 VCC a 10 VCC e ottenere una distanza ugello-lamiera da 0 a 10 mm.
Per calibrare il CHS, eseguire due procedimenti: uno sul controller testa laser e l'altro sul CNC.

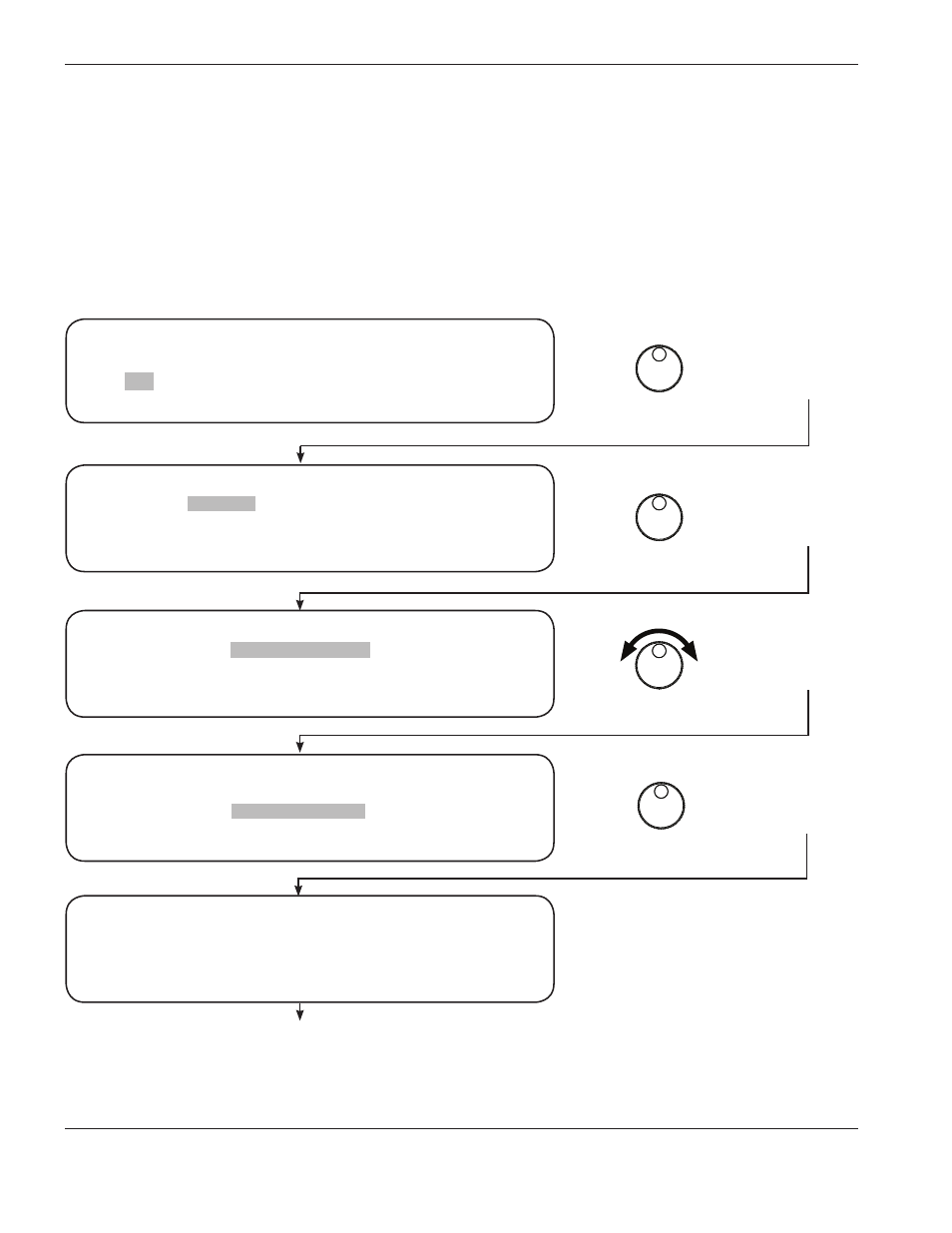

Per eseguire la calibratura CHS sul controller testa laser:
Continua nella pagina successiva
Push to Select
(Premere per selezionare)
Push to Select
(Premere per selezionare)
Push to Select
(Premere per selezionare)
+ =
Schermata
di configurazione
+ =
Schermata
di calibratura
+ = Calibrare la
posizione CHS
+ =
Schermata
posizione testa
laser 1
Laser power 1500W O2 12 PSI
Beam OFF System OK
LHC Ver: 1.13 LPC Ver: 1.17 P2
<Calibrate>
<Diagnostics>
<Setups>
<Back>
Move Head to 1 mm
Push Rotary Wheel when at position
Calibrate Nozzle Position
Calibrate CHS Position
<Back>
Calibrate Nozzle Position
Calibrate CHS Position
<Back>
