Configurazione e funzionamento
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 3-29
Funzionamento della testa laser
Laser da puntamento
Ruotare il laser da puntamento (vedere Configurazioni CNE nella sezione 2 di questo manuale per informazioni
specifiche su laser da puntamento) per verificare che quando il raggio fuoriesce dall'ugello della testa di taglio non sia
ostruito. Posizionare l'estensione ugello a circa 18 mm e installare un ugello da 2 mm nella testa di taglio. Posizionare
un foglio di carta bianca sotto l'ugello per verificare che il raggio rosso fuoriesca dall'ugello.
centratura del raggio

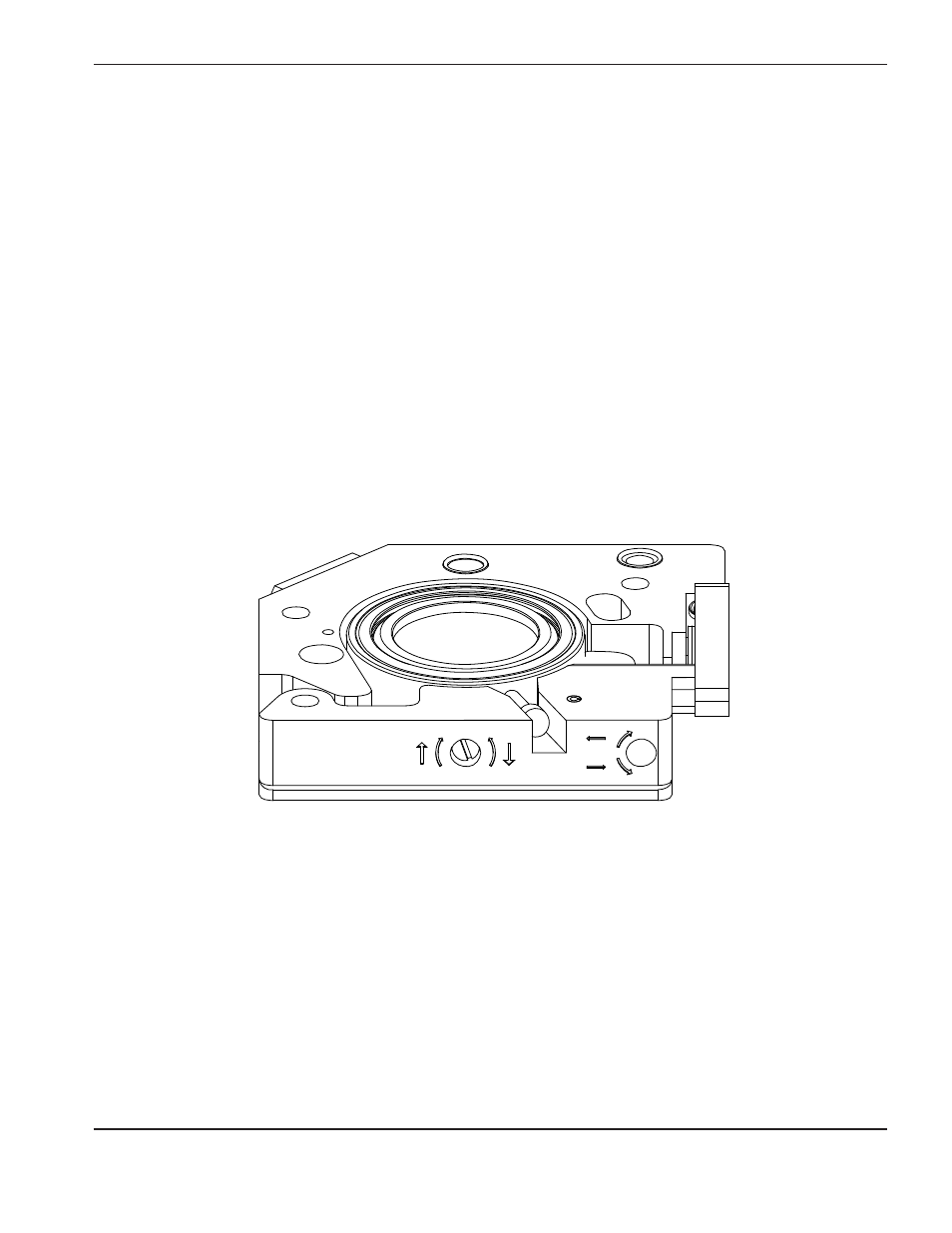

Posizionare un foglio di carta bianca sotto l'ugello e regolare la vite di regolazione lente "fronte-retro" e "sinistra-destra"
per allineare il raggio al centro del foro dell'ugello. Per una centratura del raggio più precisa, usare la procedura nastro
di prova descritta in questa sezione.
• Ruotare la vite "fronte-retro" in senso orario per spostare la lente verso il retro della testa di taglio o in senso
antiorario per spostare la lente verso la parte frontale della testa di taglio.
• Ruotare la vite "fronte-retro" in senso orario per spostare la lente verso sinistra o in senso antiorario per
spostare la lente verso destra.
Da fronte a retro Da destra a sinistra
