InstallazIone
2-60 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2

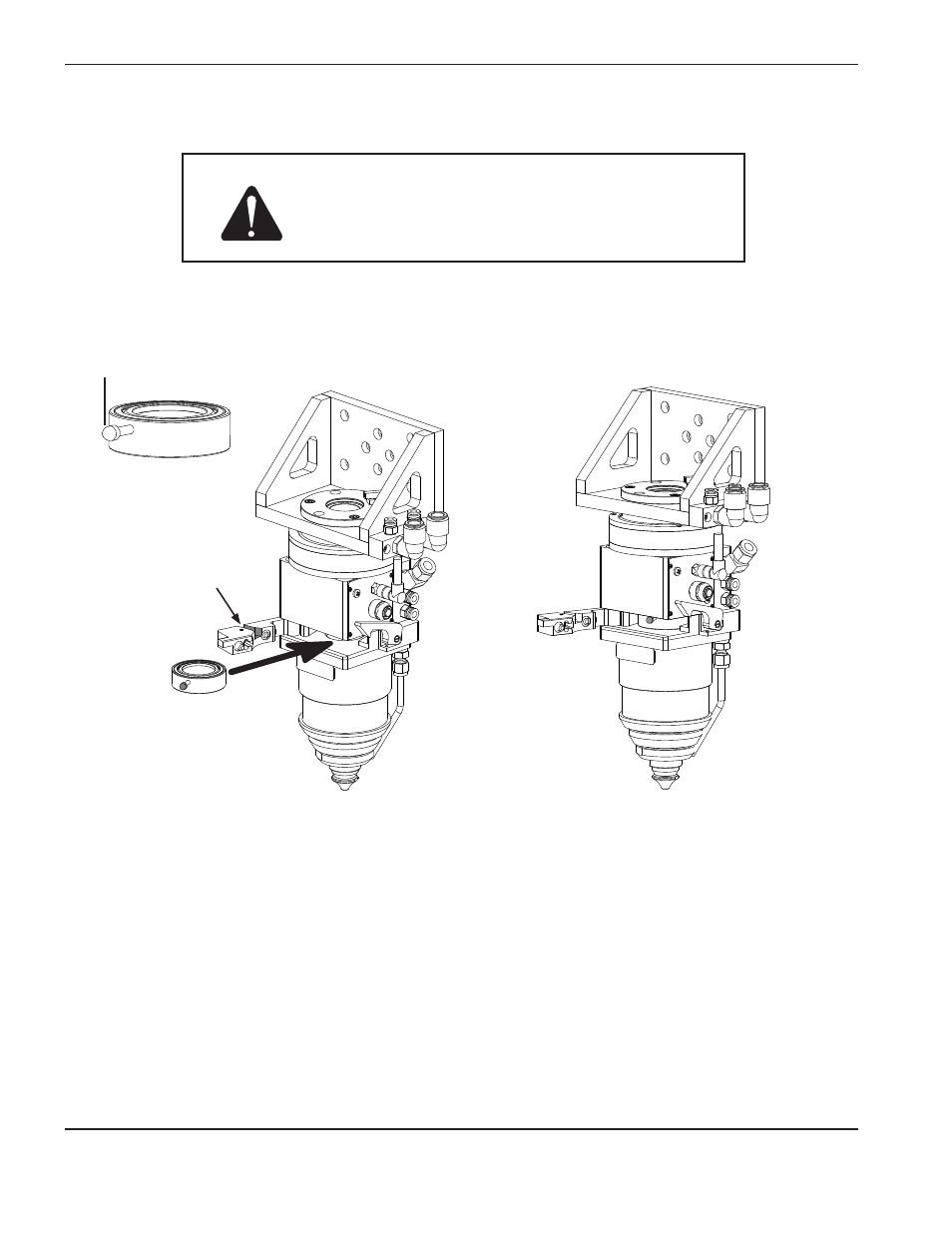

Linguetta lente
(posizione alta)
Scarico sportello lente
lente nello scomparto linguetta lente allineata con lo scarico
dello sportello lente
attenzione: Usare una lente senza polvere, detriti o macchie che
possono apportare danni alla lente stessa. Vedere le
istruzioni per l'ispezione e la pulizia della lente nella
sezione manutenzione di questo manuale.
4. Orientare il gruppo lente con la linguetta della lente rivolta verso l'alto e farla scivolare nello scomparto della
lente. Installare la lente con la linguetta in posizione alta.
5. Allineare la linguetta della lente con lo scarico dello sportello della lente per consentire allo sportello
di chiudersi.
Continua nella pagina successiva
