InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-19
Installazione scarico deumidificatore
1. Aprire lo sportello posteriore della scatola del generatore laser a fibre e individuare il gruppo dello scarico
del deumidificatore fissato al telaio della scatola con una fascetta. Tagliare la fascetta stringicavo e rimuovere
il tubo dal gruppo di scarico.
Dado esagonale 1 poll.
2. Rimuovere la spina in gomma piccola dal foro sulla parte inferiore della scatola dell'alimentazione laser a fibre.

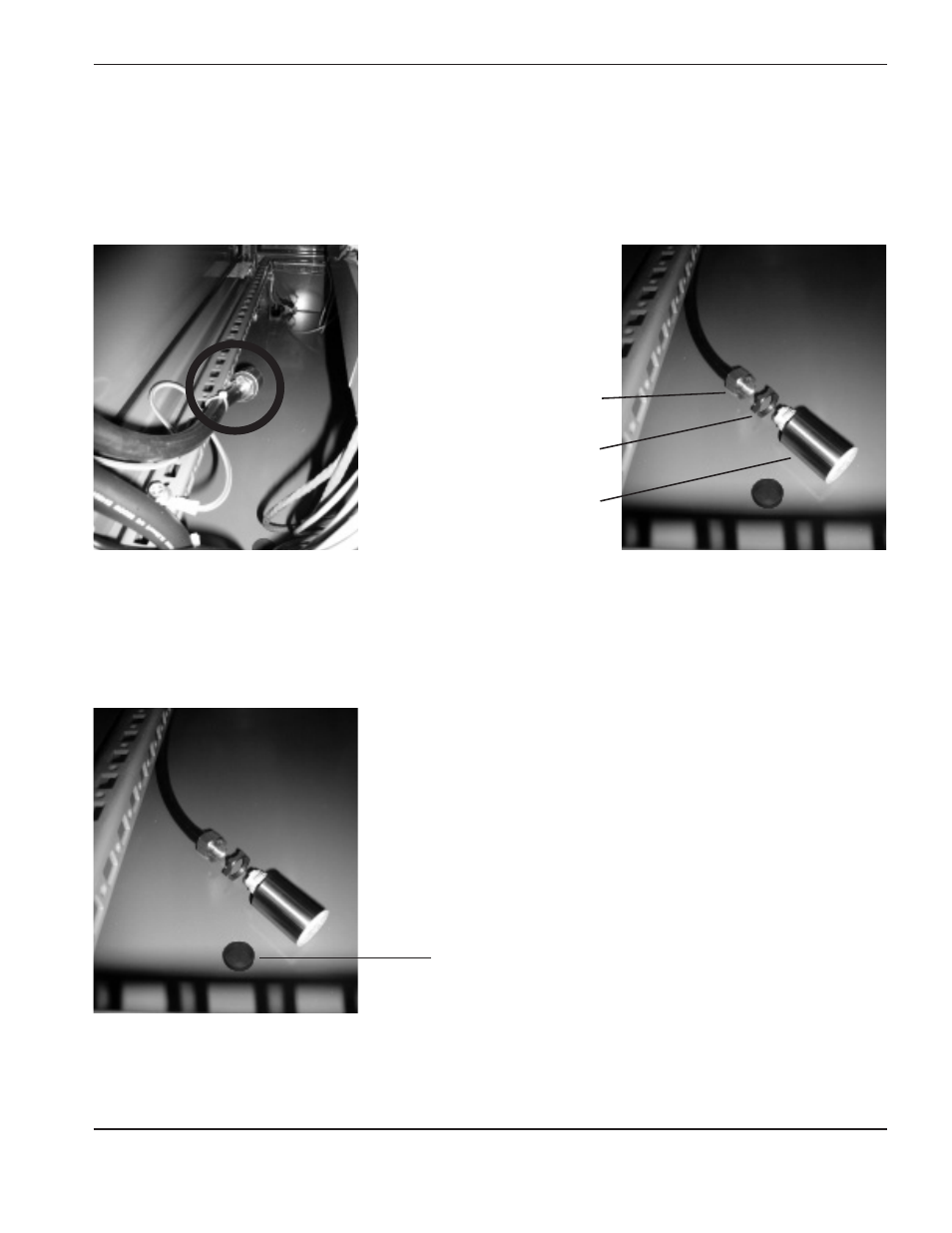

Posizione del gruppo scarico
e tubo
Componenti del gruppo dello
scarico
Spina di gomma
Raccordo in ottone spinato
Scarico
Posizione spina
