Configurazione e funzionamento
3-8 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2

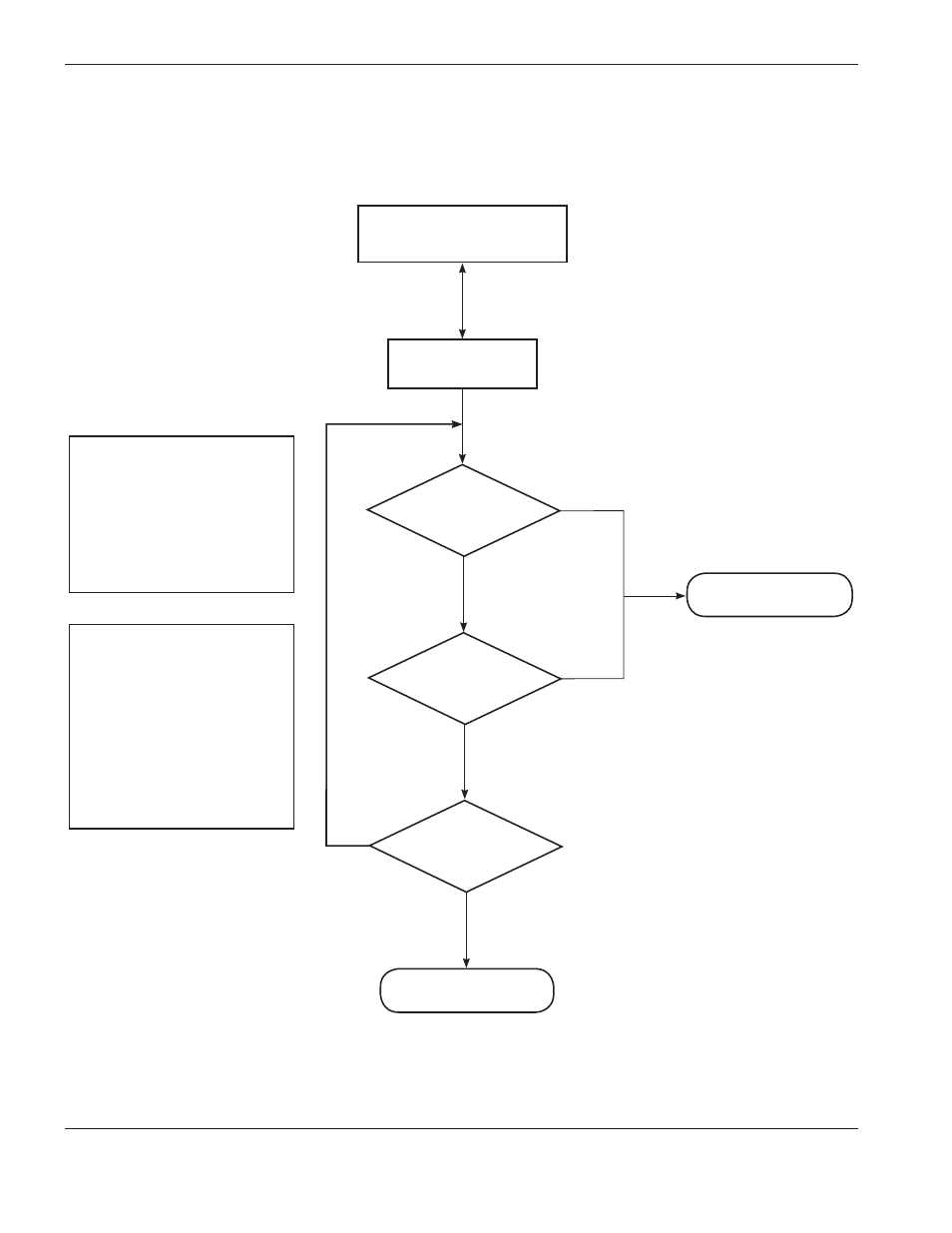

Schemi operativi del generatore laser
Sequenza di accensione
disconnessione trifase ON
(acceso)
Inizializzare I/O
Gli interruttori
di sicurezza hardware
sono OK?
Sì
Il sistema è OK?
No
Stato di guasto
Selettore a chiave
Emissione in stato OFF
(spento)
Interruttori di sicurezza
hardware OK
Controller OK
Scatola E-Stop
Sportello esterno
E-Stop esterno
Sportello scatola
BDO
Sistema OK
Guasto generatore
Guasto dispositivo di combinazione
Guasto FCU
Guasto BDO
Guasto modulo laser
Comunicazioni ENET
I/O testa laser
Guasto raffreddamento
Sì
On (acceso)
Off
(spento)
No
