InstallazIone
2-18 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2

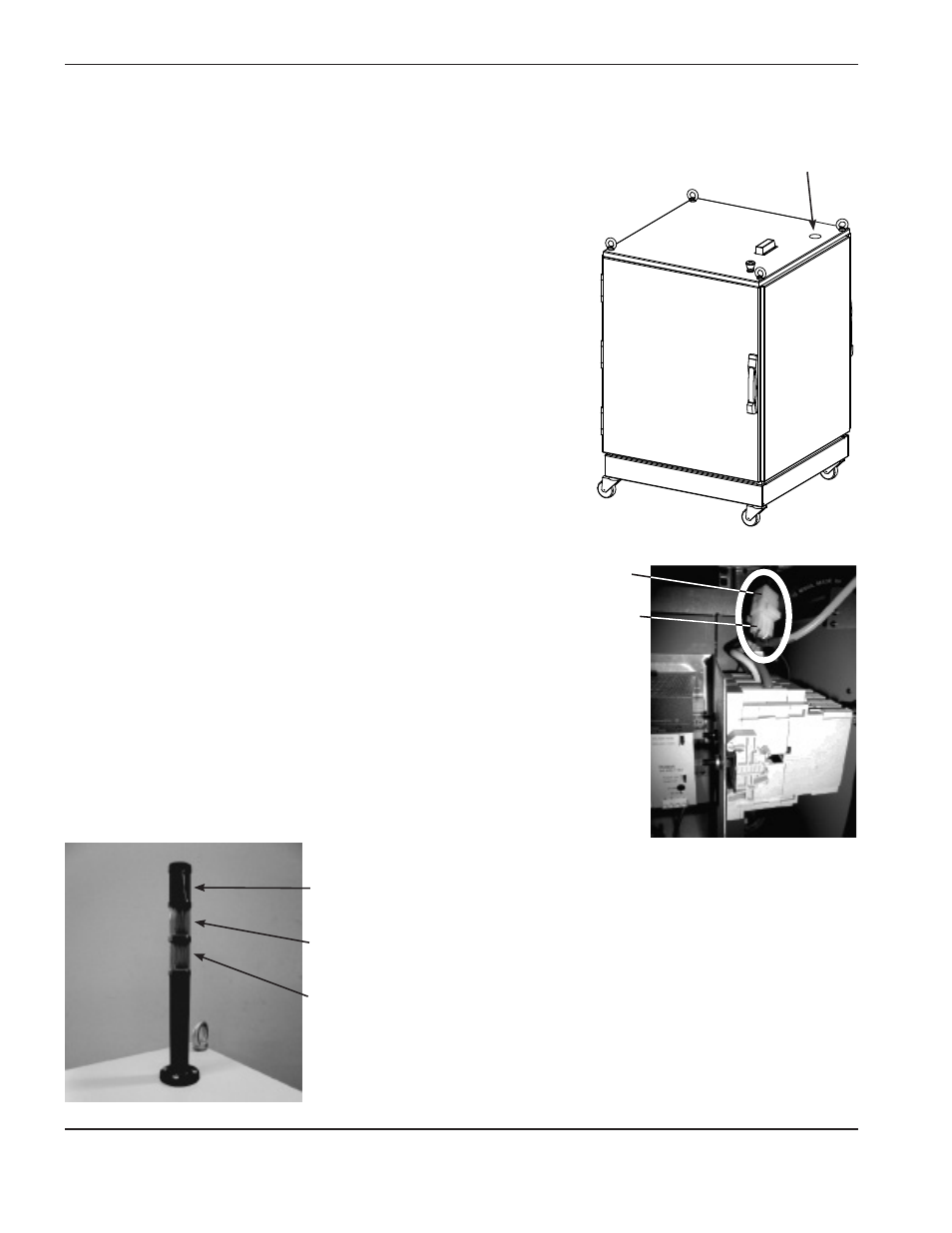

Installazione torretta di segnalazione
Posizione di montaggio della
torretta di segnalazione
1. Aprire lo sportello posteriore della scatola del generatore
laser a fibre e individuare la scatola di cartone sulla parte
inferiore sinistra al di sotto del pannello di collegamento
dell'alimentazione.
2. Rimuovere la torretta di segnalazione, la guarnizione
e i componenti di montaggio dalla scatola di cartone.
3. Installare la torretta di segnalazione sulla parte superiore della
scatola, nella posizione mostrata, utilizzando i componenti
allegati.
4. Collegare la spina sull'estremità del cavo giallo dalla torretta
di segnalazione alla presa situata direttamente sopra l'interruttore
generale dell'alimentazione in ingresso.
Spina
Presa
Descrizione colori della torretta di segnalazione
Rosso lampeggiante = il laser è acceso. Devono essere seguite tutte
le precauzioni di sicurezza.
Giallo = Il laser potrebbe accendersi in qualsiasi momento. Devono essere seguite
tutte le precauzioni di sicurezza.
Verde = Sicuro
