consolle di controllo del gas – 051024
Panoramica
La consolle del gas controlla la selezione del gas di taglio e imposta la pressione. Imposta anche la portata/pressione
dell'aria alla porta di spurgo e alla porta del getto laterale della testa laser. Contiene valvole proporzionali, elettrovalvole,
trasduttori di pressione, tubi e raccordi necessari per eseguire queste funzioni.
• La lunghezza massima consigliata dei cavi dall'alimentazione gas alla consolle è di 50 m.
• Il diametro interno (ID) minimo consigliato per i tubi di alimentazione aria e ossigeno è di 10 mm. Il diametro
interno (ID) minimo consigliato per i tubi di alimentazione azoto è di 12 mm.
• La lunghezza massima dei tubi dalla consolle del gas alla testa laser è di 10 m.
• La lunghezza massima del cavo dalla consolle del gas al controller della testa laser è di 10 m.

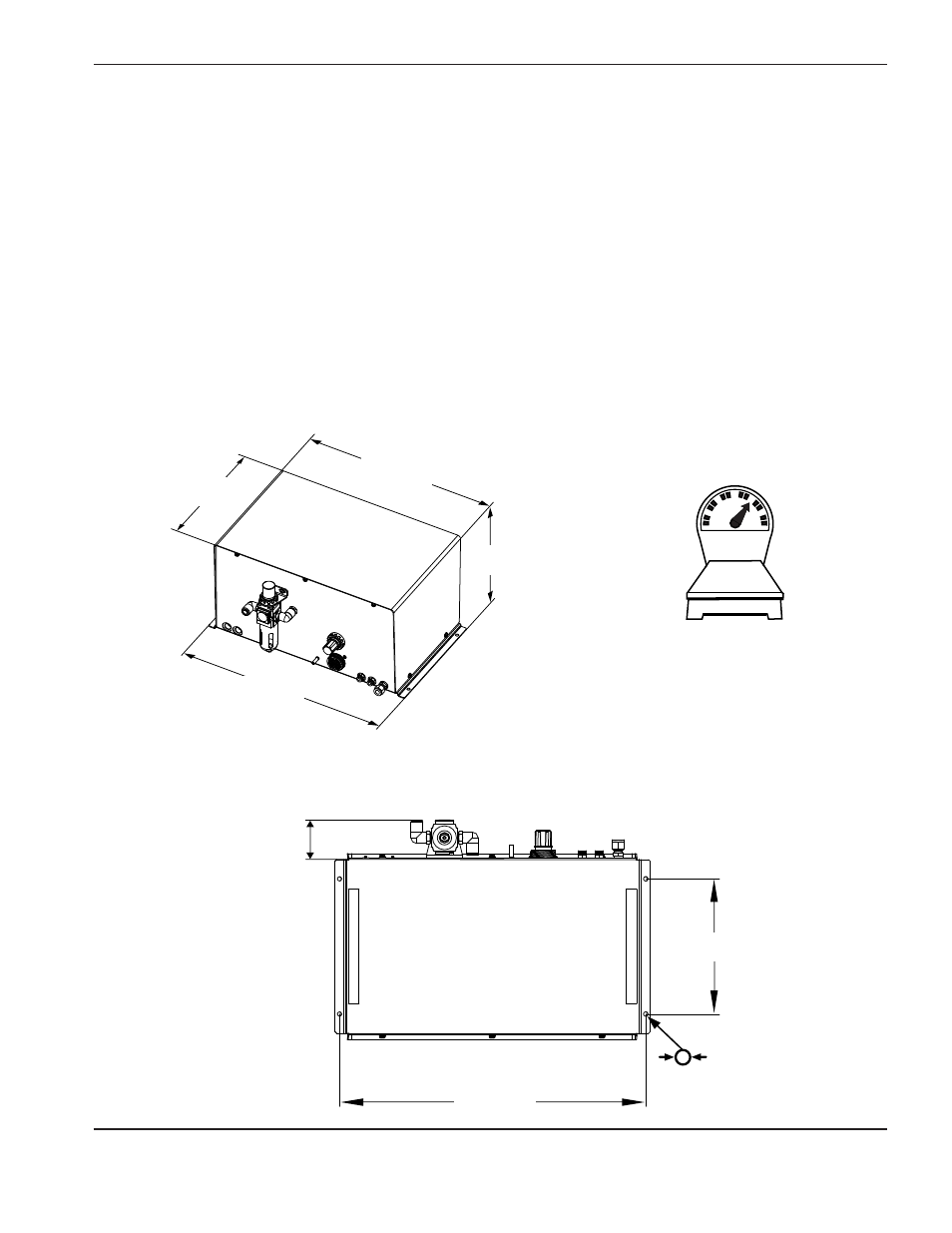

460,375 mm
203,2 mm
434,77 mm
266,7 mm
13,0 kg
63,5 mm
6,731 mm
(4 posizioni)
473,3 mm
238,2 mm
