InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-35

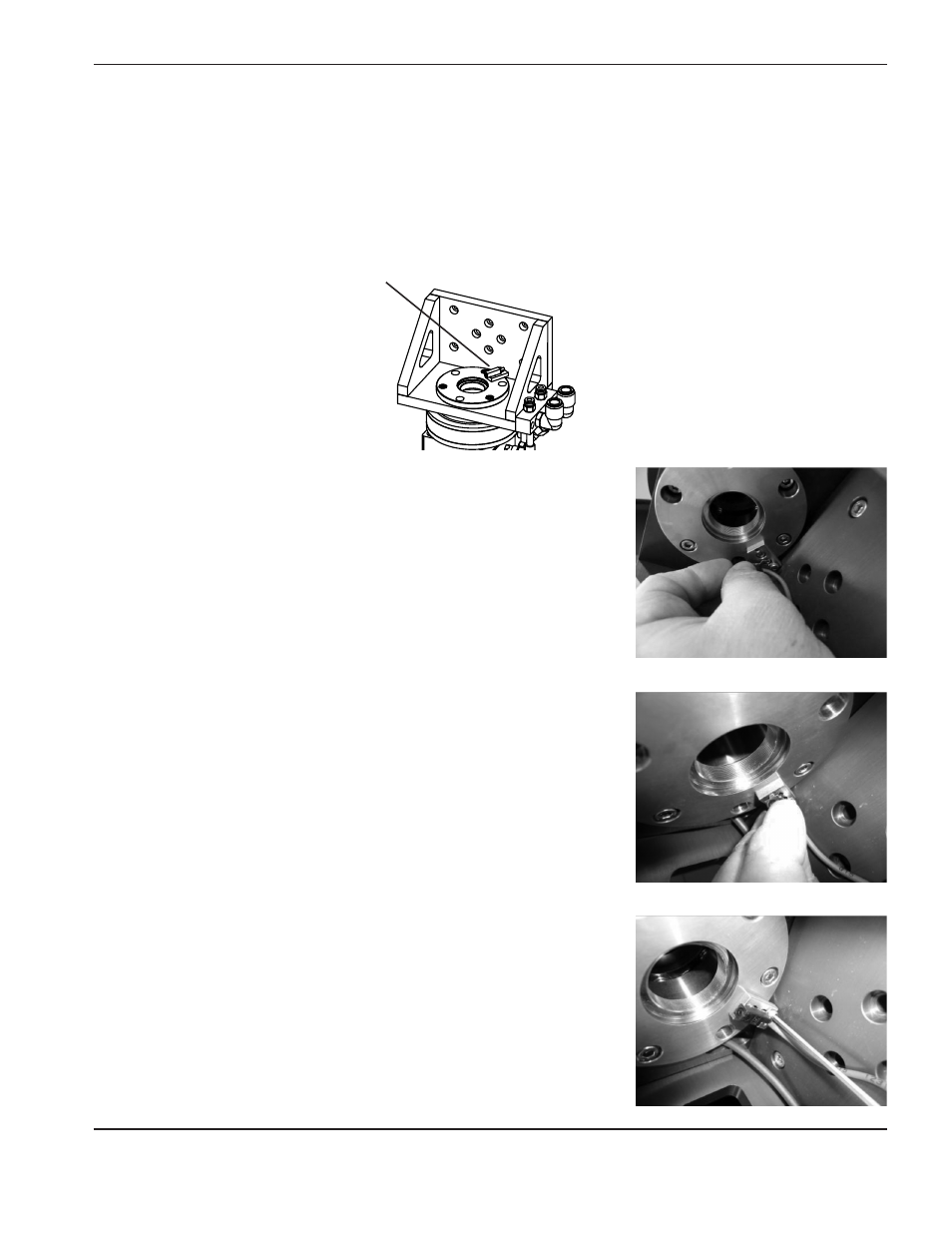

Sensore di prossimità collimatore
Il sensore di prossimità del collimatore è montato sulla staffa in modo che il raggio non venga attivato se il collimatore
è stato rimosso. Il sensore è collegato alla testa laser da un cavo a 3 conduttori.
Nota: Il collimatore deve essere installato prima dell'interruttore di prossimità. Le foto seguenti non illustrano
il collimatore.
Sensore di prossimità
1. Con la vite di montaggio leggermente allentata, inserire la linguetta
a "Y" sotto la testa della vite.
2. Allineare la linguetta sulla staffa del sensore di prossimità con il foro
di montaggio sull'adattatore della testa laser e inserire la linguetta nel
foro.
3. Stringere la vite di montaggio.
