InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-31
1. Rimuovere il Sensore di prossimità prima di installare il collimatore.
a. Accertarsi che la lente di messa a fuoco non sia installata
b. Rimuovere il sensore di prossimità del collimatore dalla flangia adattatore della testa laser allentando
il bullone di montaggio con una chiave esagonale da 2,5 mm e far scivolare fuori il sensore di prossimità

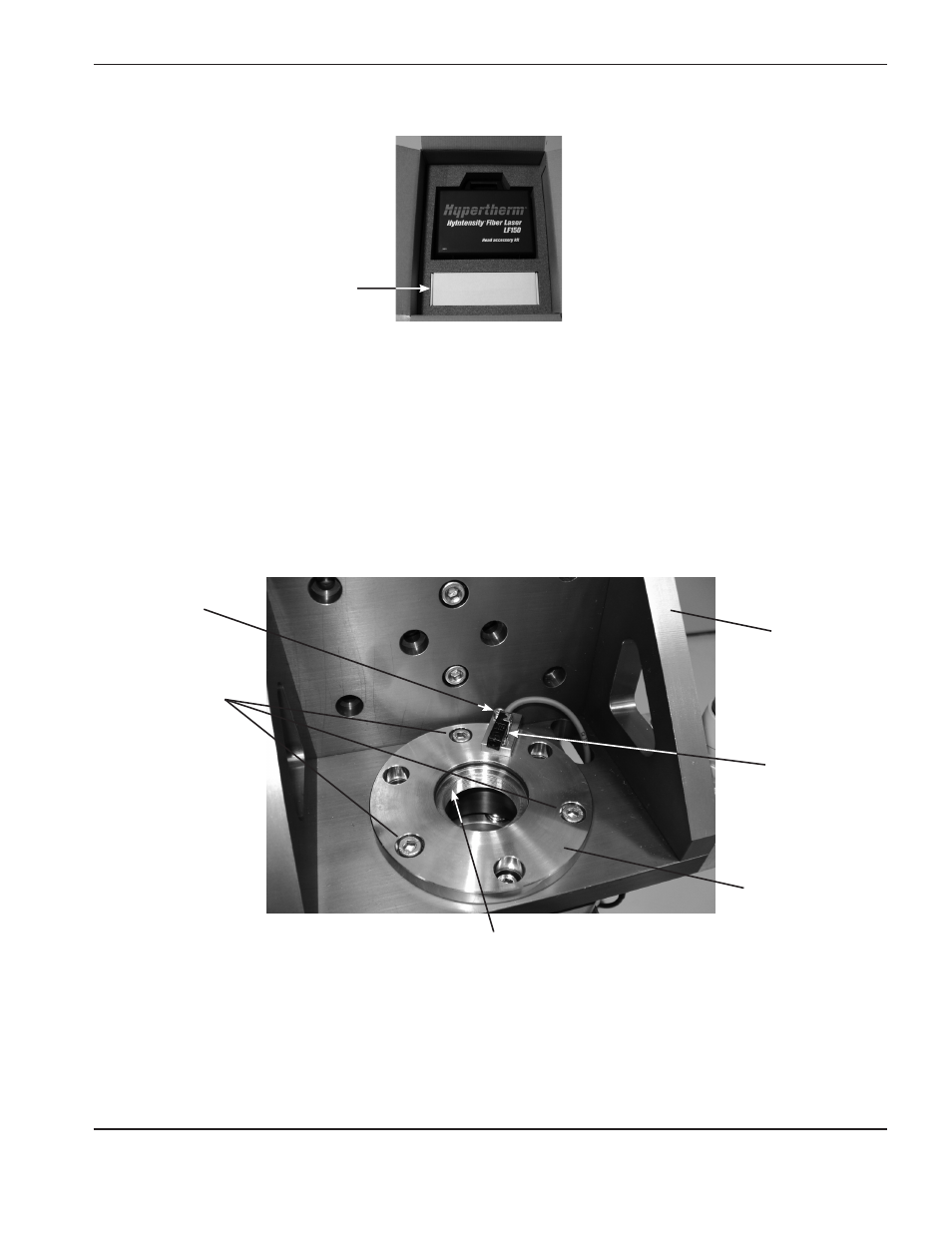

dalla parte sottostante. Fare riferimento all'immagine qui sotto per individuare la posizione del sensore
di prossimità e del bullone di montaggio. Dopo aver rimosso il sensore di prossimità, stringere
nuovamente il bullone di montaggio corrispondente.
Il collimatore viene inviato nella stessa scatola della testa laser LF150 e del kit di accessori della testa
Collimatore
Bulloni di montaggio
della flangia adattatore
Bullone
di montaggio
del sensore
di prossimità
Sensore di prossimità
Flangia adattatore
della testa laser
2. Rimuovere la flangia adattatore della testa laser dalla staffa di montaggio della testa laser rimuovendo i tre
bulloni di montaggio della flangia adattatore (mostrata sopra).
3. Verificare che le filettature del foro centrale della flangia adattatore della testa laser non siano sporche
né presentino detriti. Pulirle se necessario.
Filettatura del foro centrale
Staffa di montaggio
della testa laser
