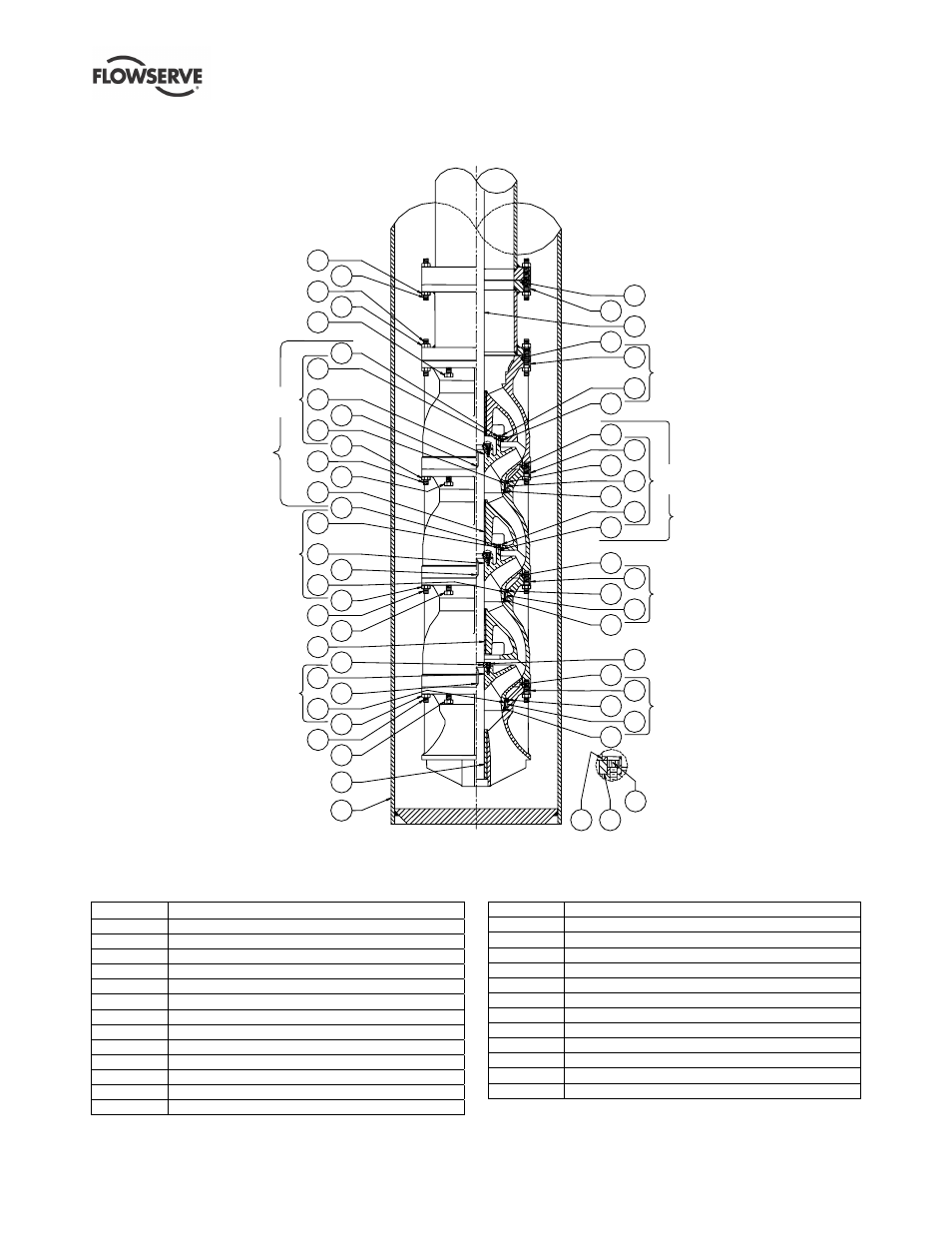

8.3.2 Identificazione delle parti: assieme colonna e corpo premente
Tipica VTP lubrificata da prodotto con serbatoio
322
315
354
355
355
2
8
355
8
322
*
354
2
8
8
32
*
355
354
327
326
*
319
319
310
310
*
THRUST RING DETAIL
*
312
312
26
32
F/ THRUST BALANCED IMPELLER
323
2
8
426
26
312
32
428
426
428
426
(ASSEMBLY)
REF. NO. 492
REF. NO. 492
(ASSEMBLY)
REF. NO. 492
(ASSEMBLY)
310
319
319
55
426
354
428
430
429
430
429
428
429
430
429
428
429
430
309
430
6
(ASSEMBLY)
REF. NO. 493
REF. NO. 491
(ASSEMBLY)
REF. NO. 491
(ASSEMBLY)
319
REF. NO. 491
(ASSEMBLY)
8.3.2.1 Elenco delle parti-assieme colonna e
serbatoio
Ref. Descrizione
2 Girante
6 Albero-pompa
8 Anello-usura-girante
26 Vite-testa-cilindrica
32 Chiavetta
39 Cuscinetto-Camicia
55 Campana-aspirazione
309 Adattatore
310 Fase
312 Anello-spinta-diviso-girante
312 *
Anello-spinta-diviso-giunto
315 Corpo
319 *
Anello-usura-corpo raddrizzatore
322 Cuscinetto-manicotto-corpo
premente
323
Bussola campana aspirante
326 Prigioniero
327 Dado-esagonale
354 Prigioniero
355 Dado-esagonale
426 Vite-testa-esagonale
428 Perno-rullo
429 Perno-rullo
430 O-ring
491
Assieme, fasi e campana aspirante
492
Assieme, anello di usura
493
Assieme, campana di aspirazione e anello di usura
(Assieme)
Ref. #491
(Assieme)
Ref. #491
(Assieme)
Ref. #491
(Assieme)
Ref. #493
(Assieme)
Ref. #492
(Assieme)
Ref. #492
(Assieme)
Ref. #492
Dettaglio anello di spinta
F/spinta, girante compensata
