Coppie di serraggio dei bulloni di accoppiamento
Dimensioni
giunto
Diametro flangia
mm (in.)
Coppia
Nm (in.·lb)
1 e 2
112 e 137
(4.4 e 5.4)
121.5
(1075)
3, 4 e 5
156, 188 e 213
(6.1, 7.4 e 8.4)
237.0
(2100)
6
251
(9.9)
424.0
(3750)
I valori di coppia sono validi per i dispositivi di fissaggio
standard lubrificati con prodotti lubrificanti ad alto limite
elastico (quali grafite e olio, bisolfito di molibdeno,
biacca di piombo, eccetera). Per i bulloni in acciaio
inossidabile, moltiplicare per 0.80 le coppie elencate.
n) Procedere con l'installazione del motore.

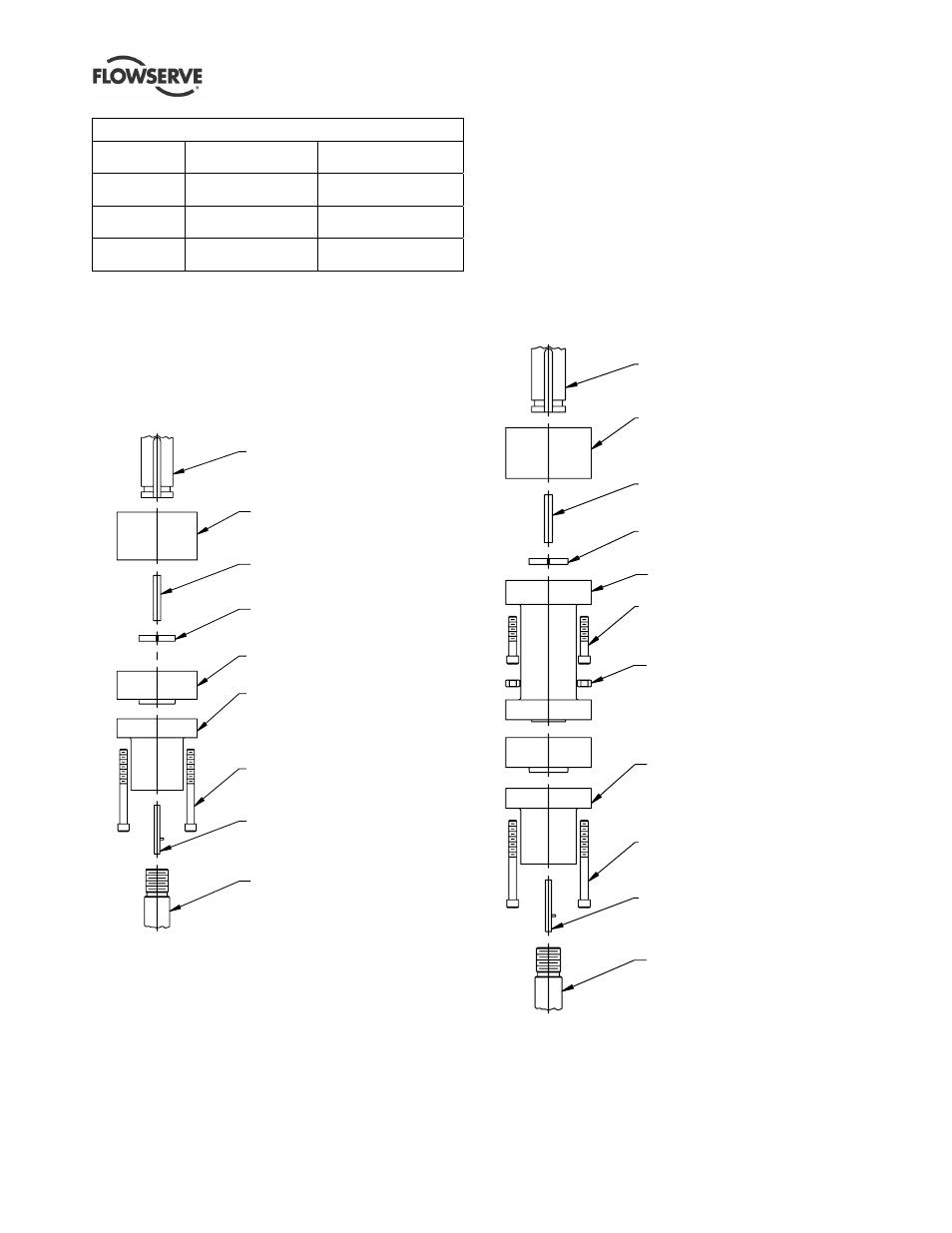

Dettaglio giunto tipo WA
(12A) TOP SHAFT
(46) KEY ASSEMBLY
(364) CAP SCREW
(44) DRIVEN COUPLING
(66A) ADJUSTING NUT
(312A) SPLIT THRUST
(46A) DRIVE KEY
(42) DRIVER COUPLING
MOTOR SHAFT
HALF
HALF
RING
4.1.5.2 Installazione del giunto con giunto rigido
regolabile WSA
Seguire la procedura dal punto (a) al punto (l)
secondo quanto indicato nella sezione 4.1.5.1.
c) Imbullonare il giunto rigido [314] al semigiunto
motore [42] con la serie di viti a testa concava [364].
Il registro maschio deve essere rivolto verso il
basso. Serrare tutte le viti a testa cilindrica in modo
uniforme, alle coppie di serraggio indicate nel punto
(m) del paragrafo 4.1.5.1.
d) Procedere con l'installazione del motore.
Dettagli giunto tipo WSA
(12A) TOP SHAFT
(46) KEY ASSEMBLY
(364) CAP SCREW
(44) DRIVEN COUPLING
(42) DRIVER COUPLING
(312A) SPLIT THRUST
(363) HEX NUT
MOTOR SHAFT
HALF
RING
HALF
(364) CAP SCREW
(314) SPACER
(46A) DRIVE KEY
Albero motore
Semigiunto motore [42]
Chiave di guida [46A]
Anello di spinta diviso [312A]
Dado di regolazione [66A]
Semigiunto condotto [44]
Vite a testa cilindrica [364]
Assieme chiavi [46]
Albero di comando [12A]
Albero motore
Semigiunto motore [42]
Chiave di guida [46A]
Anello di spinta diviso [312A]
Distanziatore [314]
Vite a testa cilindrica [364]
Vite a testa cilindrica [364]
Dado esagonale [363]
Semigiunto condotto [44]
Assieme chiavi [46]
Albero di comando [12A]
