MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 57 di 68 flowserve.com

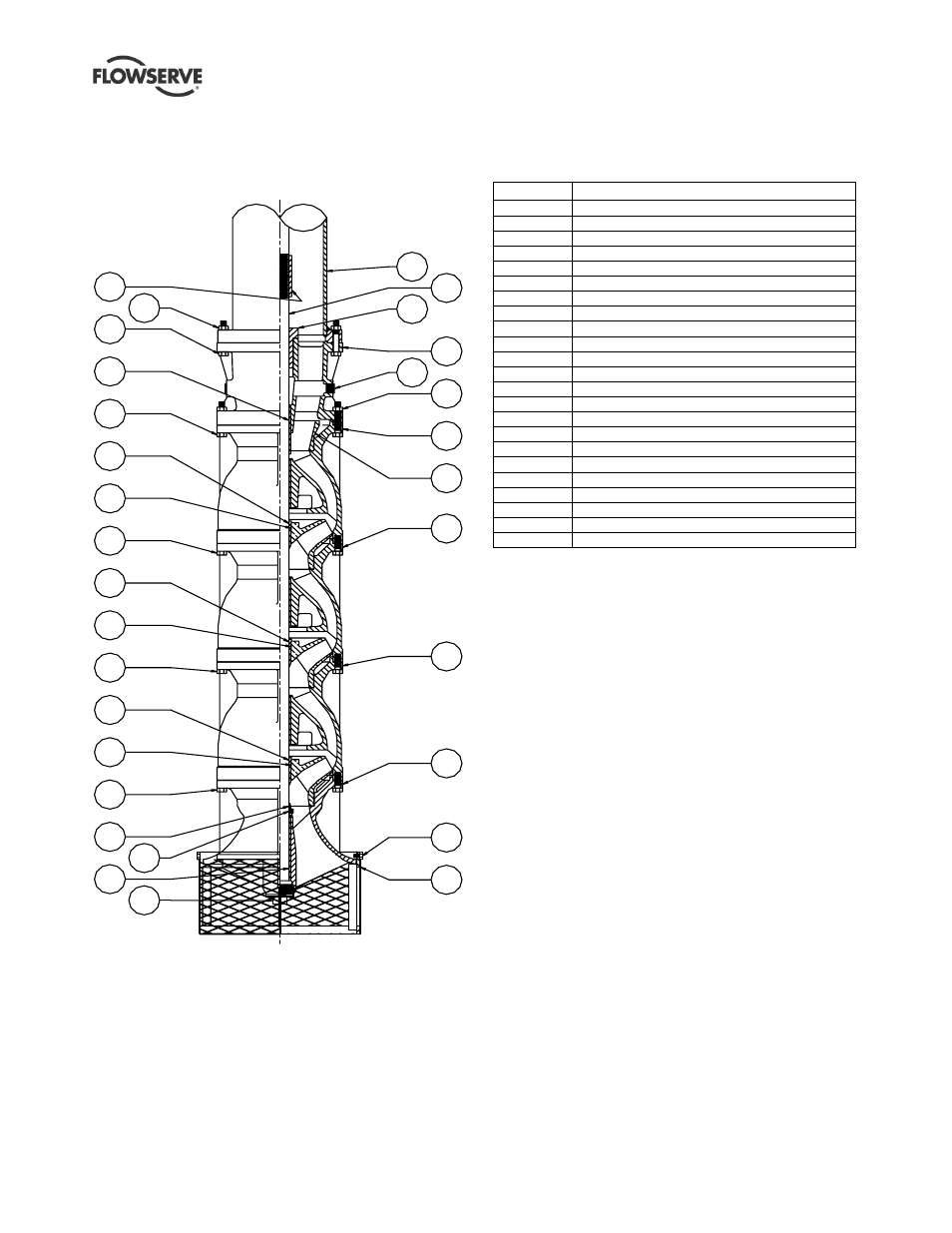

8.1.2 Identificazione delle parti: assieme corpo
premente
Tipica VTP lubrificata da prodotto, modello per
installazione sommersa/bacino di pompaggio
125
323
328
64
358
2
311
358
2
311
358
2
311
356
321
360
361
70
101
320
6
309
337
357
310
369
310
310
55
422
316
8.1.2.1 Elenco delle parti-assieme fasi
Ref. Descrizione
2 Girante
6 Albero-pompa
55 Campana-aspirazione
64 Collare-protettivo
70 Manicotto
101 Colonna
125 Tappo
309 Adattatore
310 Fase
311 Camicia
316 Filtro
320 Bussola filettata
321 Camicia
323 Bussola campana aspirante
328 Grano
337 Tappo
356 Vite-testa-esagonale
357 Dado-esagonale
358 Vite-testa-esagonale
360 Vite-testa-esagonale
361 Dado-esagonale
369 Anello-flusso diffusore
422 Vite-testa-esagonale
