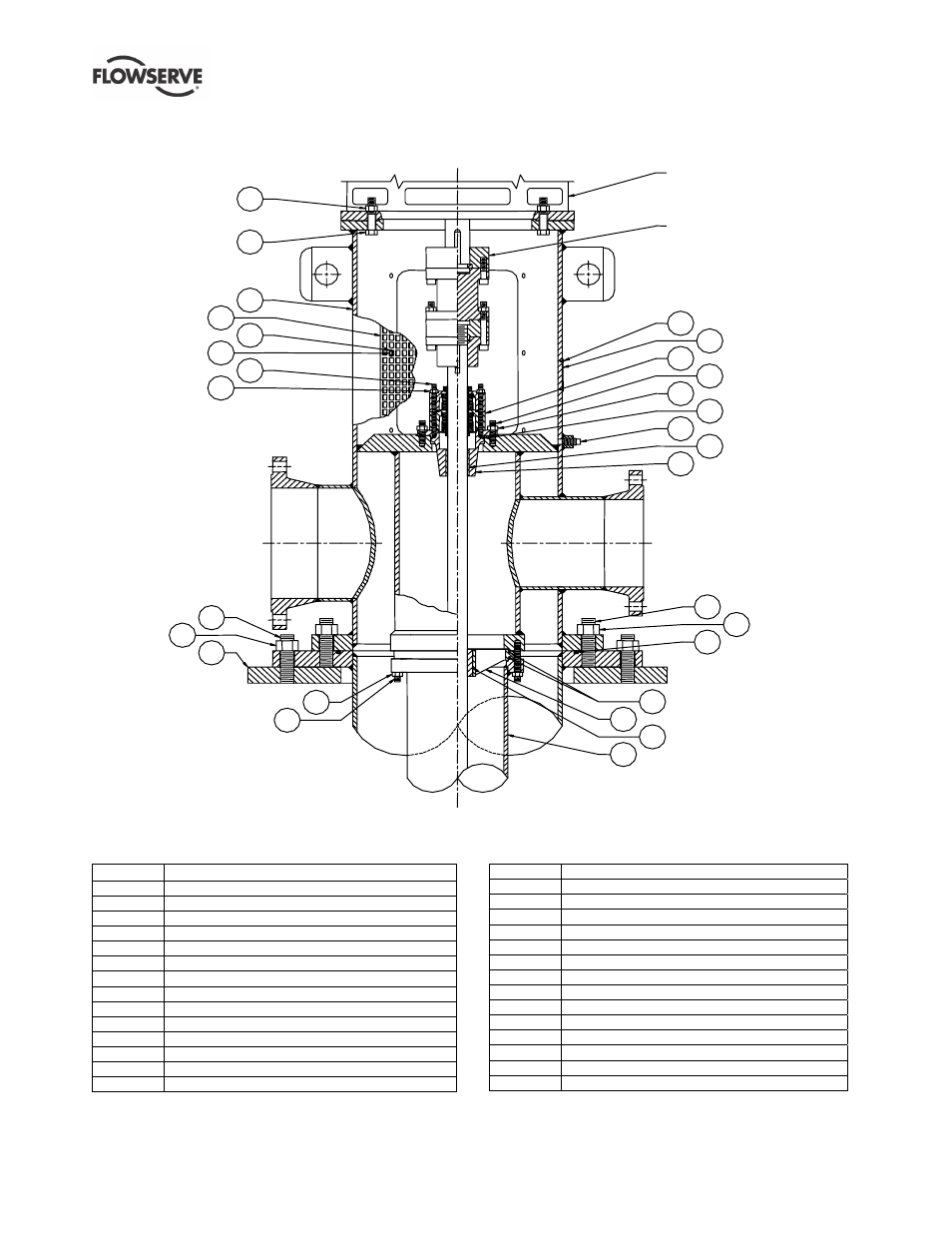

8.3.1 Identificazione delle parti: Testa di mandata/colonna/serbatoio
Tipica VTP lubrificata da prodotto e con serbatoio
374
101
417
131
304
418
372
373
416
425
424
(ASSEMBLY)
REF. NO. 471
327
326
382
381
327A
326A
349
355
348
117
347
354
23
413
412
39
307
431
ELECTRIC MOTOR
8.3.1.1 Elenco delle parti-testa di
mandata/colonna/serbatoio di aspirazione
Ref. Descrizione
23 Piastra-fondazione
39 Cuscinetto-Camicia
101 Colonna
117 Cuscinetto bussola
131 Protezione-giunto
304 Testa di mandata
307 Supporto cuscinetto
326 Prigioniero
326A Prigioniero
327 Dado-esagonale
327A Dado-esagonale
347 O-ring-cassastoppa
348 Sede-bussola
349 Tenuta-meccanica
354 Prigioniero
355 Dado-esagonale
372 Prigioniero
373 Dado-esagonale
374 O-ring-corpo
381 Vite-testa-esagonale
382 Dado-esagonale
412 Prigioniero
413 Dado-esagonale
416 Tappo
417 Vite-testa-esagonale
418 Rondella
424 Targhetta Flowserve
425 Vite autofilettante per targhetta numero di serie
431 O-ring
Motori elettrici
(Assieme)
Ref. #471
