MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 60 di 68 flowserve.com

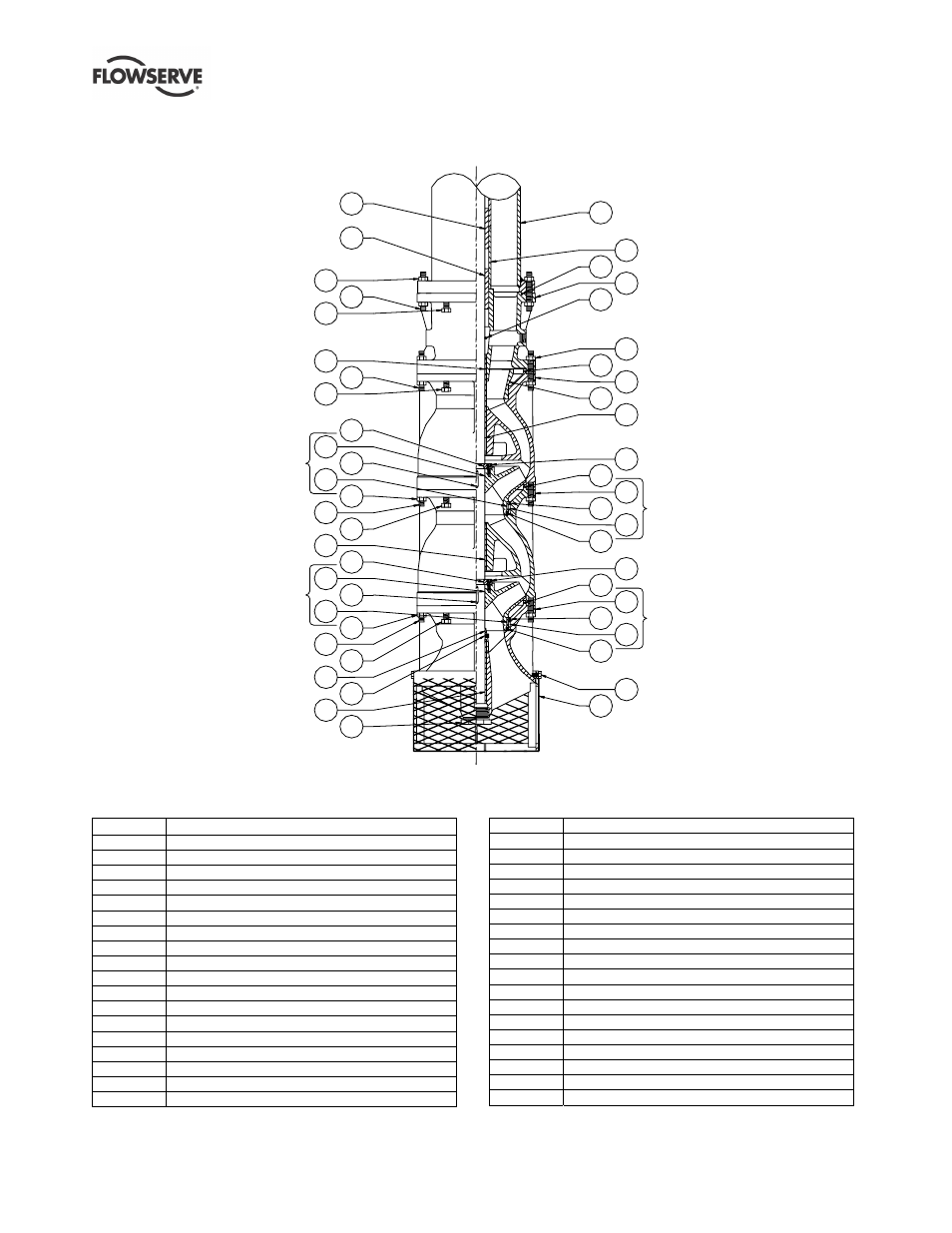

8.2.2 Identificazione delle parti: assieme corpo premente e albero protetto
Tipica VTP con albero protetto/lubrificato ad olio
103
103
361
354
354
321
125
426
2
358A
8
357
322
2
358A
357
8
426
89
85
101
309
357
310
369
REF. NO. 491
(ASSEMBLY)
310
319
319
55
422
316
431
430
6
26
312
32
430
429
428
26
312
32
430
429
428
323
328
64
426
427
REF. NO. 493
(ASSEMBLY)
REF. NO. 492
(ASSEMBLY)
(ASSEMBLY)
REF. NO. 492
8.2.2.1 Elenco delle parti-assieme corpo
premente e albero protetto
Ref. Descrizione
2 Girante
6 Albero-pompa
8 Anello-usura-girante
26 Vite-testa-cilindrica
32 Chiavetta
39 Cuscinetto-Camicia
55 Campana-aspirazione
64 Collare-protettivo
85 Tubo
89 Paraolio
101 Colonna
103 Cuscinetto-filettato-trasmissione ad alberi
125 Tappo
309 Adattatore
310 Fase
311 Camicia
312 Anello-spinta-diviso-girante
312* Anello-spinta-diviso-giunto
316 Filtro
319 Anello-usura-corpo premente
319* Anello-usura-corpo premente
321 Cuscinetto-manicotto-cassa di mandata
322 Cuscinetto-manicotto-corpo premente
323 Bussola campana aspirante
328 Grano
354 Prigioniero
357 Dado-esagonale
358A Prigioniero
361 Dado-esagonale
369 Anello-flusso diffusore
422 Vite-testa-esagonale
426 Vite-testa-esagonale
427 Vite-testa-esagonale (oggetto di sollevamento)
428 Perno-rullo
429 Perno-rullo
430 O-ring
431 O-ring
(Assieme)
Ref. #491
(Assieme)
Ref. #493
(Assieme)
Ref. #492
(Assieme)
Ref. #492
