MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 59 di 68 flowserve.com

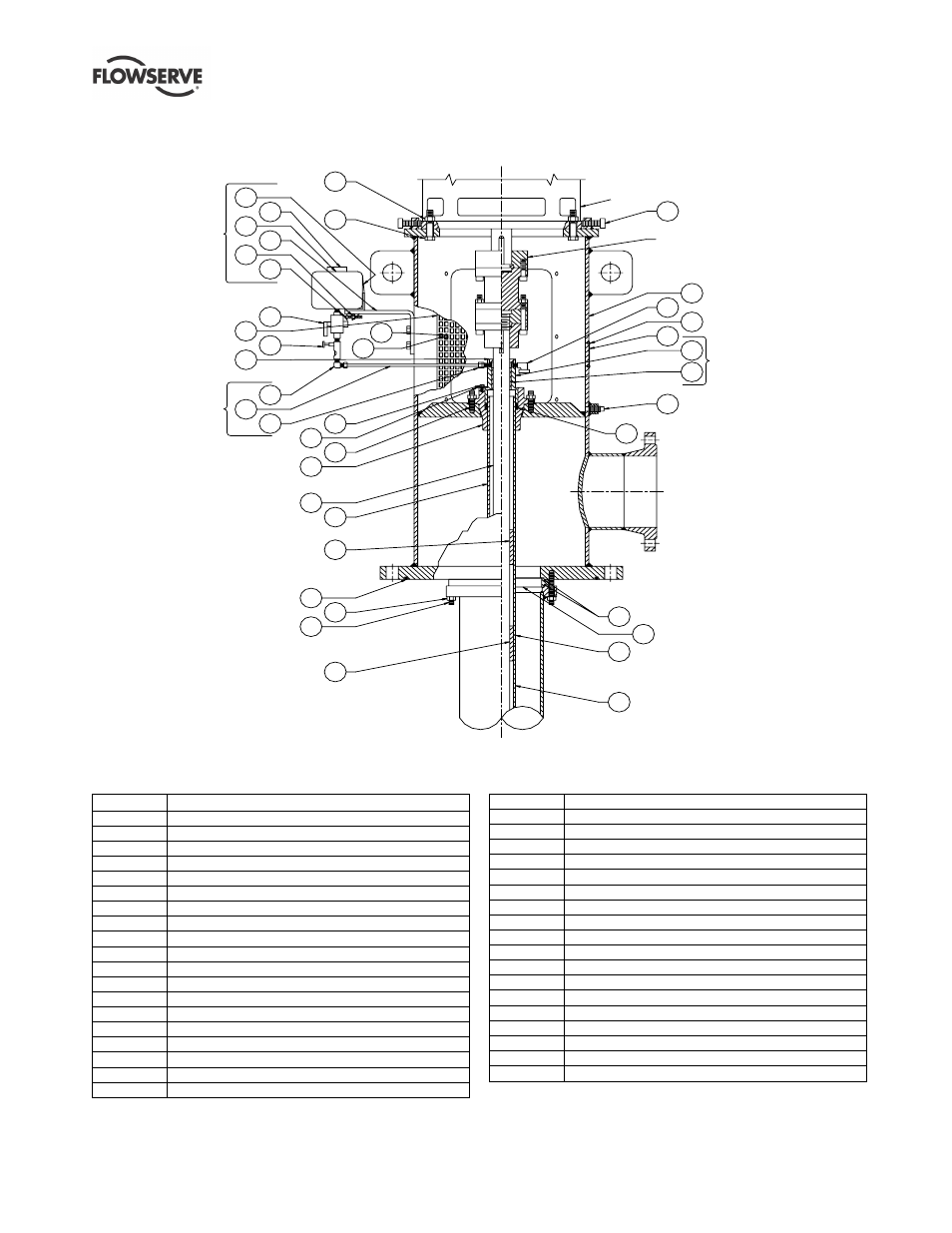

8.2.1 Identificazione delle parti: tipici collegamenti dell'albero protetto e della lubrificazione a olio
Tipica VTP con albero protetto/lubrificato ad olio
302
385
(ASSEMBLY)
384
77
383
79
386
REF. NO. 344
(ASSEMBLY)
388
342
341
387
389
131
396
354
89
417
418
397
103
12A
85
374
103
ELECTRIC MOTOR
343
469
304
(ASSEMBLY)
REF. NO. 471
424
13
414
(ASSEMBLY)
425
301
39
307
85
431
327
326
382
381
85
8.2.1.1 Elenco delle parti-collegamenti dell'albero
protetto e della lubrificazione ad olio
Ref. Descrizione
12A Albero
13 Set di baderne
39 Bussola
77 Serbatoio dell'olio
79 Supporto
85 Tubo
89 Paraolio
103 Bussola
131 Protezione-giunto
301 Dado albero protetto
302 Cassastoppa
304 Testa di mandata
307 Supporto cuscinetto
326 Prigioniero
327 Dado-esagonale
341 Valvola-arresto
342 Regolatore-a visione diretta
343 Gomito-sfiato
354 Albero
374 Prigioniero
381 O-ring-corpo
382 Vite-testa-esagonale
383 Dado-esagonale
384 Coperchio
385 Moietta
386 Bullone a testa esagonale
387 Dado-esagonale
388 Linea di lubrificazione
389 Raccordo-gomito
396 Raccordo-adattatore
397 Clip-sicurezza
414 Vite-testa-esagonale
417 Tappo
418 Vite-testa-esagonale
424 Rondella
425 Piastrina con n. di serie-Flowserve Taneytown
431 Vite autofilettante per targhetta numero di serie
469 O-ring
(Assieme)
Ref. #471
(Assieme)
(Assieme)
(Assieme)
Ref. #344
Motori elettrici
