MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 18 di 68 flowserve.com

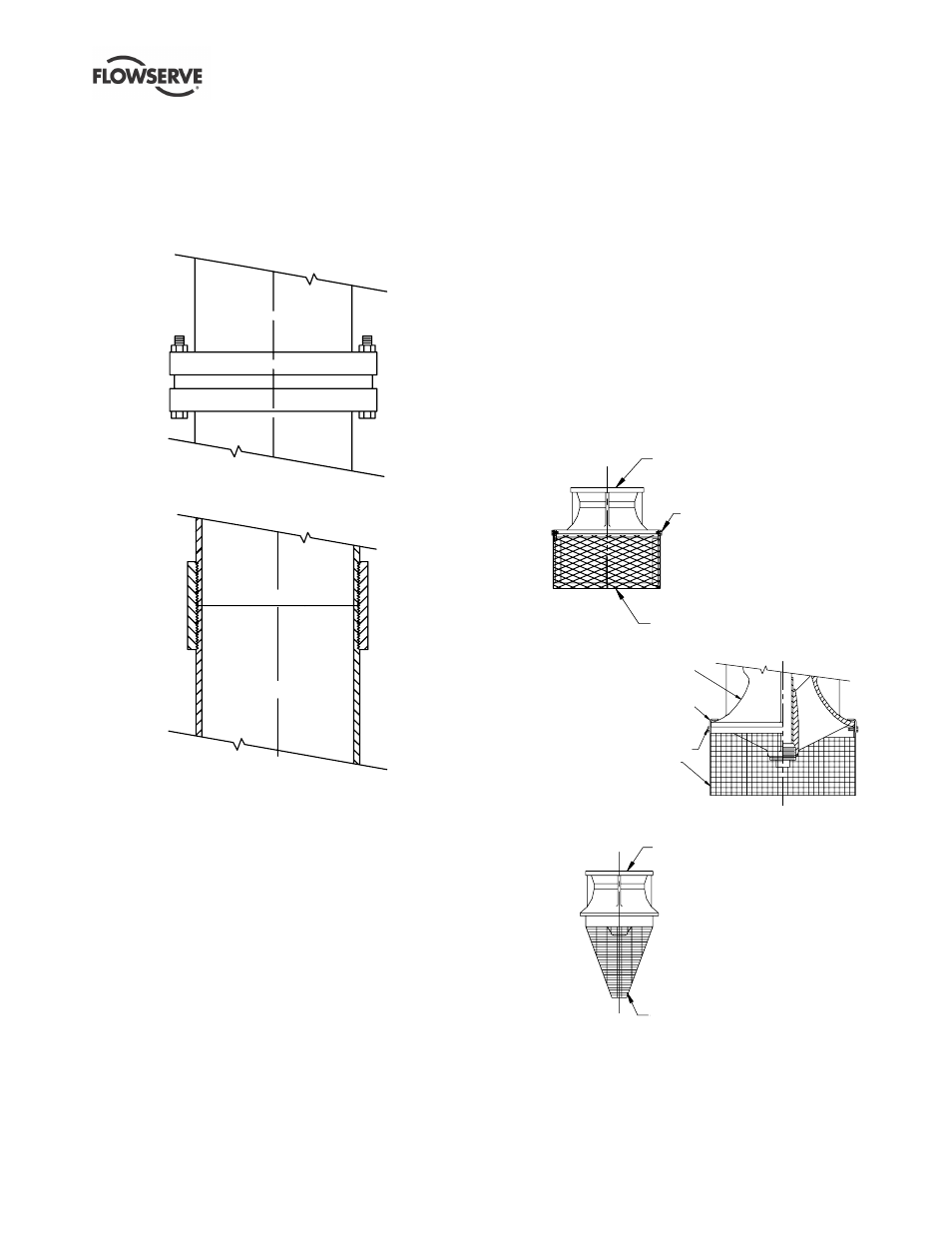

3.3.3 Assieme colonna
L'assieme colonna consta di colonna, che collega
l'assieme corpo alla testa di mandata e porta il liquido
pompato nella testa di mandata. Ospita e sostiene
l'albero e può contenere cuscinetti. I tipici assiemi
colonna sono:
a) Assieme colonna flangiato
b) Assieme colonna filettato: solo nei formati
100 mm~355 mm (4~14 in.)
La colonna supporta l'assieme albero, che è:
a) una trasmissione aperta che utilizza il liquido
pompato per lubrificare i cuscinetti della
trasmissione.
Oppure
b) una trasmissione ad alberi con un tubo di
protezione tutto attorno e che utilizza olio o altro
fluido per lubrificare i propri cuscinetti.
Gli alberi sono filettati o giuntati a chiave con perni
reggispinta o anelli a morsetto.
Vedere i disegni in sezione forniti con la pompa per
informazioni dettagliate sull'assieme colonna
conforme all'ordine. Le dimensioni e la
configurazione variano in funzione degli specifici
requisiti d'ordine e dei criteri d'applicazione.
3.3.4 Assieme fasi e campana aspirante
L'assieme è formato da giranti fissate saldamente
all'albero della pompa collegato al motore elettrico. Le
giranti sono ruote fuse con molteplici alette di
diffusione e normalmente sono rivestite onde
soddisfare i requisiti idraulici. Consultare la sezione 8
per dettagli relativi ai disegni di sezione e alle parti.
3.3.5 Filtri di aspirazione
Le VTP possono essere equipaggiate anche con filtri
[316] per impedire l'accesso di particelle estranee nella
pompa. Il tipo di filtro e le dimensioni della maglia
dipendono dall'applicazione. Di seguito sono presentati
degli esempi. I filtri sono fissati direttamente [422] alla
campana di aspirazione [55] o fissati tramite clip [421]. I
filtri conici sono dotati di filetti interni o esterni per il
fissaggio all'assieme campana aspirante.
a) Filtro a scorrimento
b) Filtro a clip
SUCTION BELL (55)
CLIP
(421)
CAP SCREW (422)
STRAINER (316)
c) Filtro a cono
Campana di aspirazione [55]
Dispositivi di fissaggio [422]
Filtro [316]
Campana di
aspirazione [55]
Clip [421]
Dispositivi di fissaggio [422]
Filtro [316]
Filtro [316]
Campana di aspirazione [55]
