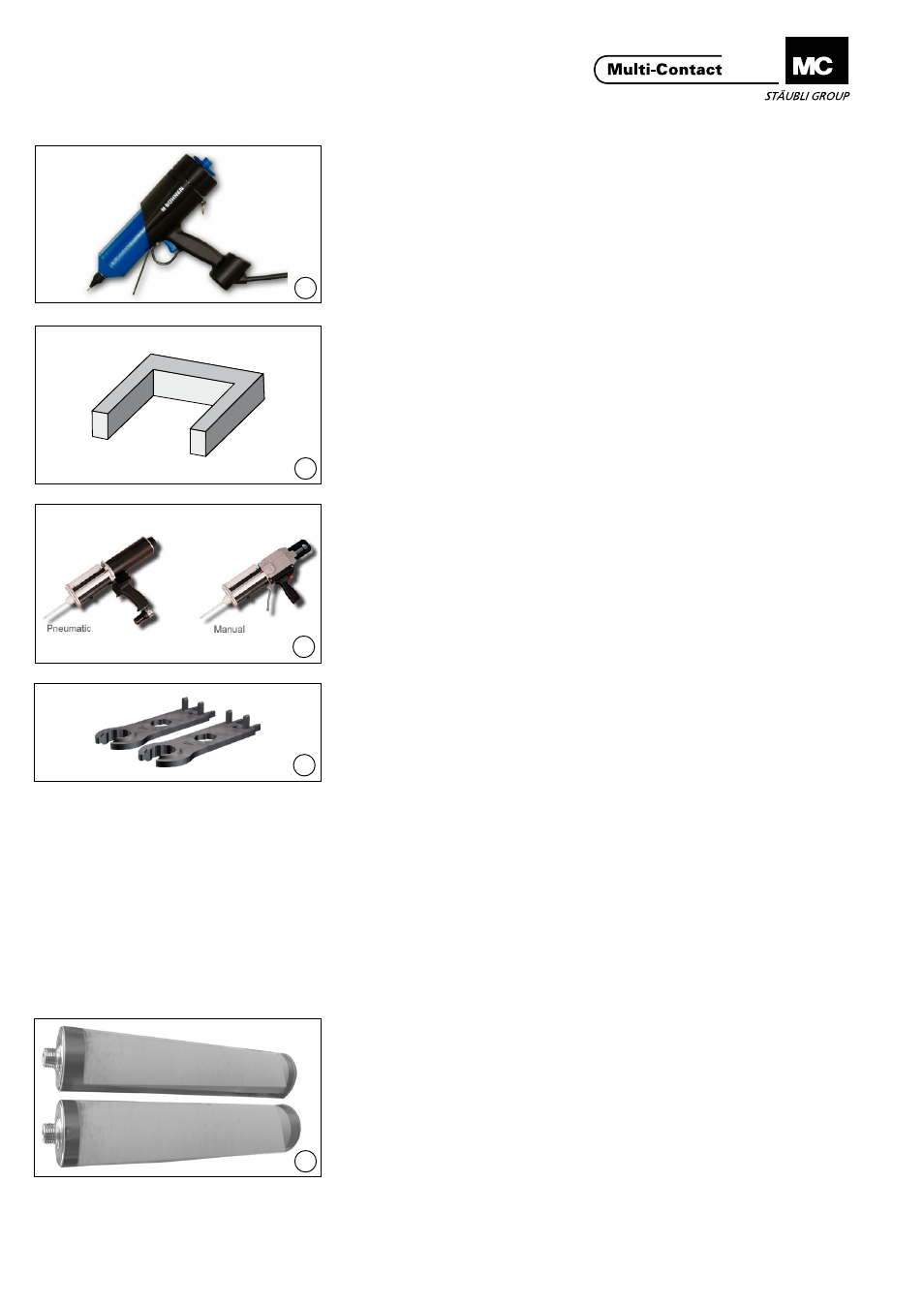

Utensili necessari Tools required
(ill. 1)
Applicatore adesivo
(ill. 1)
Appropriate adhesive applicator.
(ill. 2)
Apparecchio di saldatura Reflow (Hot
Bar) con un elettrodo termico proget-
tato in modo specifico (2 terminazioni
5 mm x 3 mm con una distanza di
19 mm dal centro di una terminazione
al centro dell’altra).
o
Punta di saldatura in ferro max.
Ø 4 mm
(ill. 2)
Reflow Soldering (Hot Bar) machine
with a specially designed thermode
(2 ends 5 mm x 3 mm spaced 19 mm
center to center from each other).
or
Soldering iron tip max. Ø 4 mm
(ill. 3)
Apposito utensile per l‘applicazione
del materiale di riempimento
(ill. 3)
Appropriate pottant applicator or
dispense equipment.
(ill. 4)
Chiave fissa doppia PV-MS,
n. ordine 32.6024
(ill. 4)
Open-end spanner PV-MS,
Order No. 32.6024
Materiali necessari Required materials
La PV-JB/SM è stata testata da UL
eTÜV per l’uso con i materiali elencati
di seguito. Nel caso di uso di mate-
riali diversi è necessario verificarne la
compatibilità; è inoltre necessaria una
valutazione da parte di UL e TÜV o
una verifica di compatibilità con altri
standard applicabili e previsti da altri
istituti di certificazione ed ispezione.
This product carries the stated certi-
fications, TÜV and UL, as a system
component using representative
encapsulant (pottant) and adhesive.
Maintaining this level of certification
in the end product is the responsibil-
ity of the customer and is dependent,
among other things, upon their selec-
tion and use of encapsulant (pottant)
and adhesive.
(ill. 5)
Colla: Appropriata per la tipologia di
applicazione
(ill. 5)
Adhesive: appropriate for the end use
application.
