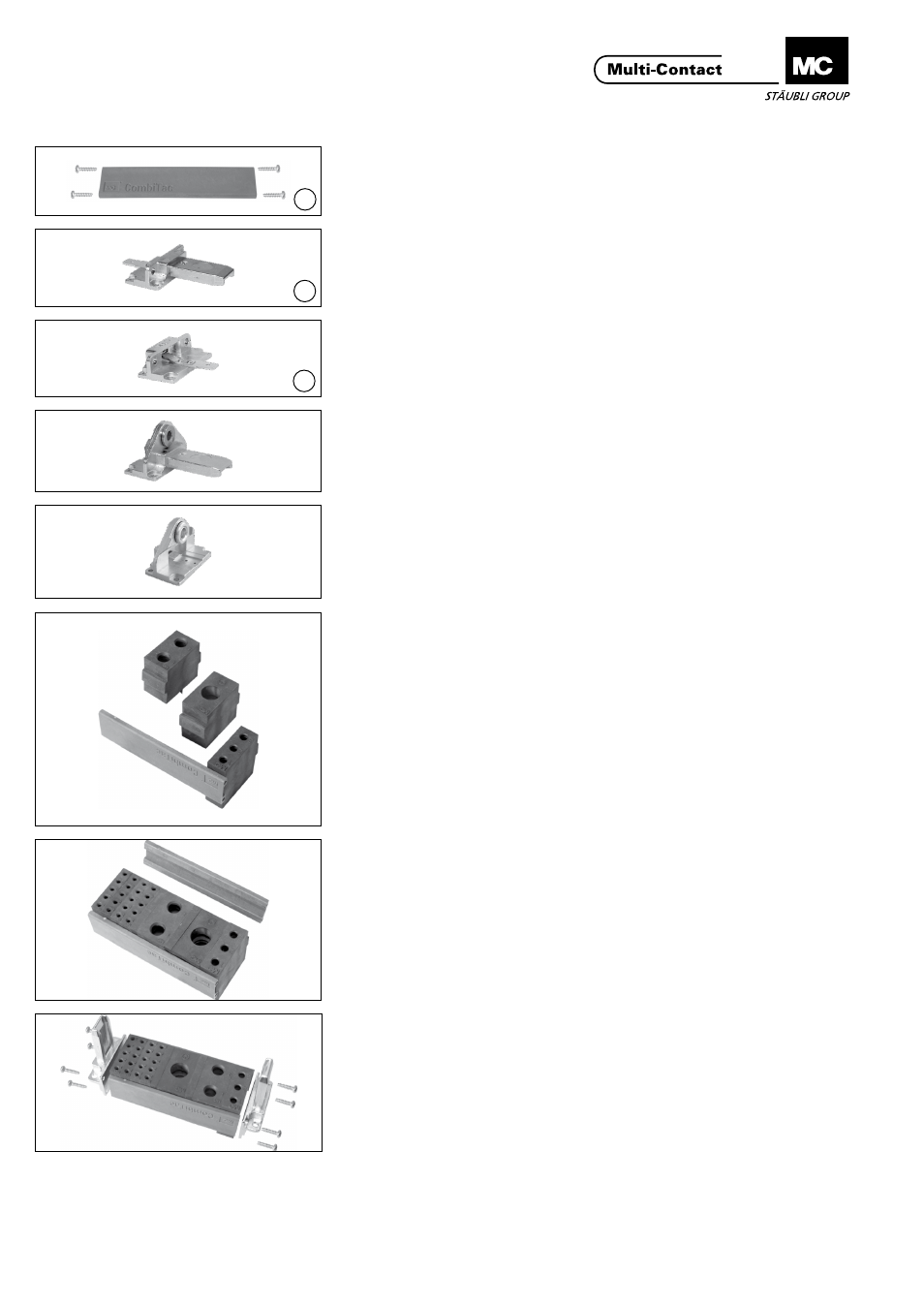

Montaggio dei porta contatti Assembly of the contact
carrier
Parti sciolte Individual parts
(ill. 4)
Telaio di supporte con viti con testa a
croce�
(ill. 4)
Supporting rail with cross recessed
screws
(ill. 5)
Elemento di centraggio per guscio
DIN, maschio
(ill. 5)
End piece for DIN housings, pins
(ill. 6)
Elemento di centraggio per guscio
DIN, femmina
(ill. 6)
End piece for DIN housings, sockets
(ill. 7)
Elemento di centraggio per montaggio
autocentrante a pannello, maschio
(ill. 7)
End piece for panel mounting, pins
(ill. 8)
Elemento di centraggio per montaggio
autocentrante a pannello, femmina
(ill. 8)
End piece for panel mounting, sockets
(ill. 9)
Inserire i portacontatti nel telaio
secondo l’ordine desiderato� Lato con-
nessione (con logo MC) verso l’alto.
(ill. 9)
Clamp on all the contact carriers in the
desired sequence on a supporting rail�
The MC logo must be upside down on
the plug side of the rails�
(ill. 10)
Inserire il secondo telaio
(ill. 10)
Clamp on the second rail
(ill. 11)
Fissare entrambi gli elementi di cen-
traggio del lato maschio con le 8 viti�
Coppia de serraggio: 0,5Nm.
(ill. 11)
Attach both end pieces for pin carriers
with 8 cross recessed screws�
Tightening torque 0,5Nm
