MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
35
Valvola di scarico Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

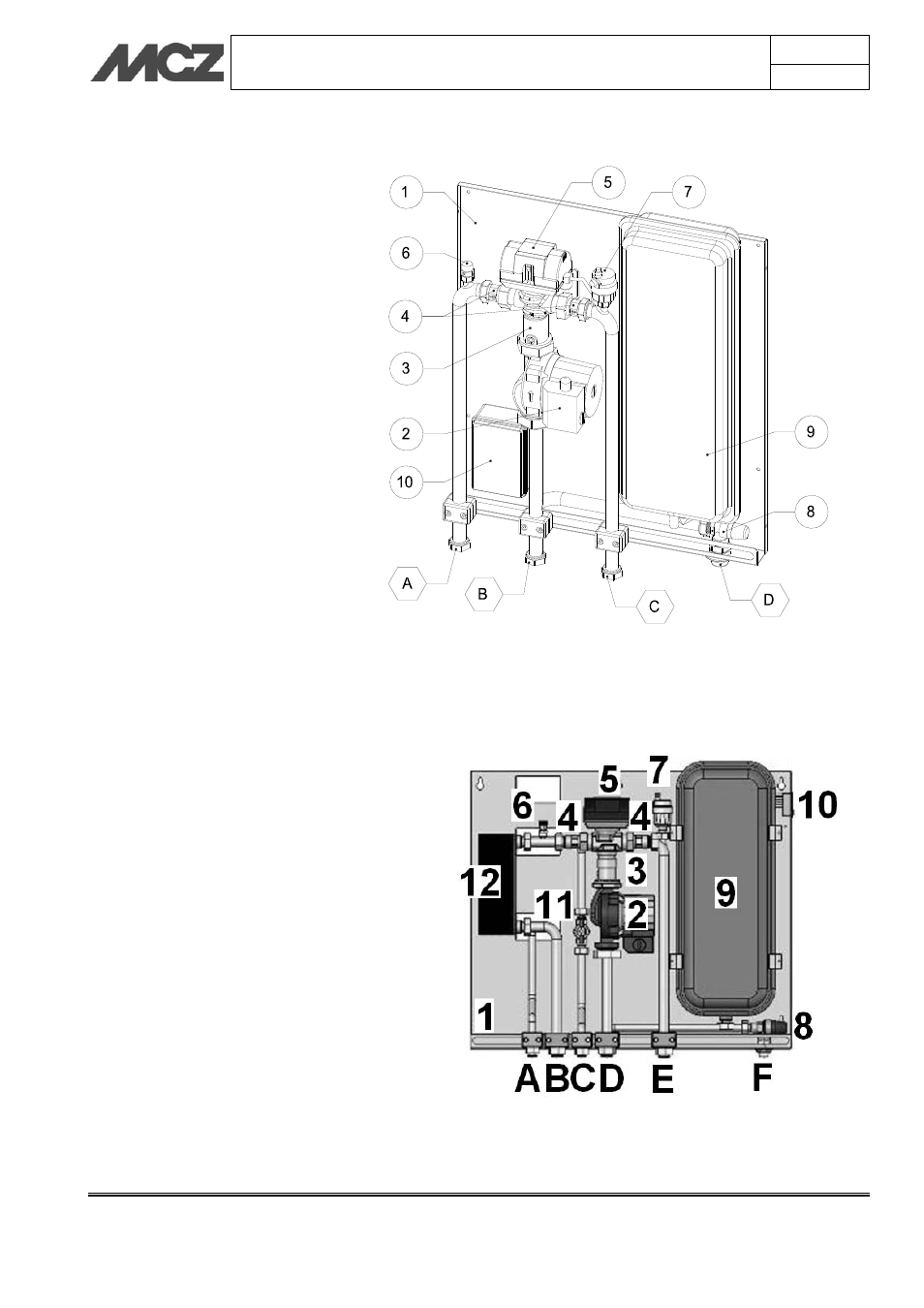

4.9.4. Kit 1 VASO CHIUSO
(cod. MCZ 4015008025)
1) Supporto in lamiera
2) Circolatore
3) Valvola di non ritorno 1,5”
4) Valvola di non ritorno ¾”
5) Valvola 3 vie
6) Valvola di sfiato
7) Sfiato automatico
8) Valvola di sicurezza
9) Vaso espansione 6L
10) Scatola di derivazione elettrica
A) Ritorno termocamino ¾”
B) Mandata termocamino ¾”
C) Mandata impianto ¾”
D) Vaso espansione ¾”
4.9.5. Kit 2 VASO CHIUSO
(cod. MCZ 4015008026)
1) Supporto in lamiera
2) Circolatore
3) Valvola di non ritorno
4) Valvola di non ritorno
5) Valvola 3 vie
6) Valvola di sfiato
7) Sfiato automatico
8) Valvola di sicurezza
9) Vaso espansione 6L
10) Scatola di derivazione elettrica
11) Flussostato
12) Scambiatore acqua calda sanitaria (ACS)
A) Mandata acquedotto
B) Ritorno termocamino
C) Uscita ACS termocamino
D) Mandata termocamino
E) Mandata impianto
F) Vaso espansione
