Schema 2 vaso chiuso – MCZ Hydrotherm 70 Manuale d'uso
Pagina 29
MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
29
Schemi idraulici
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

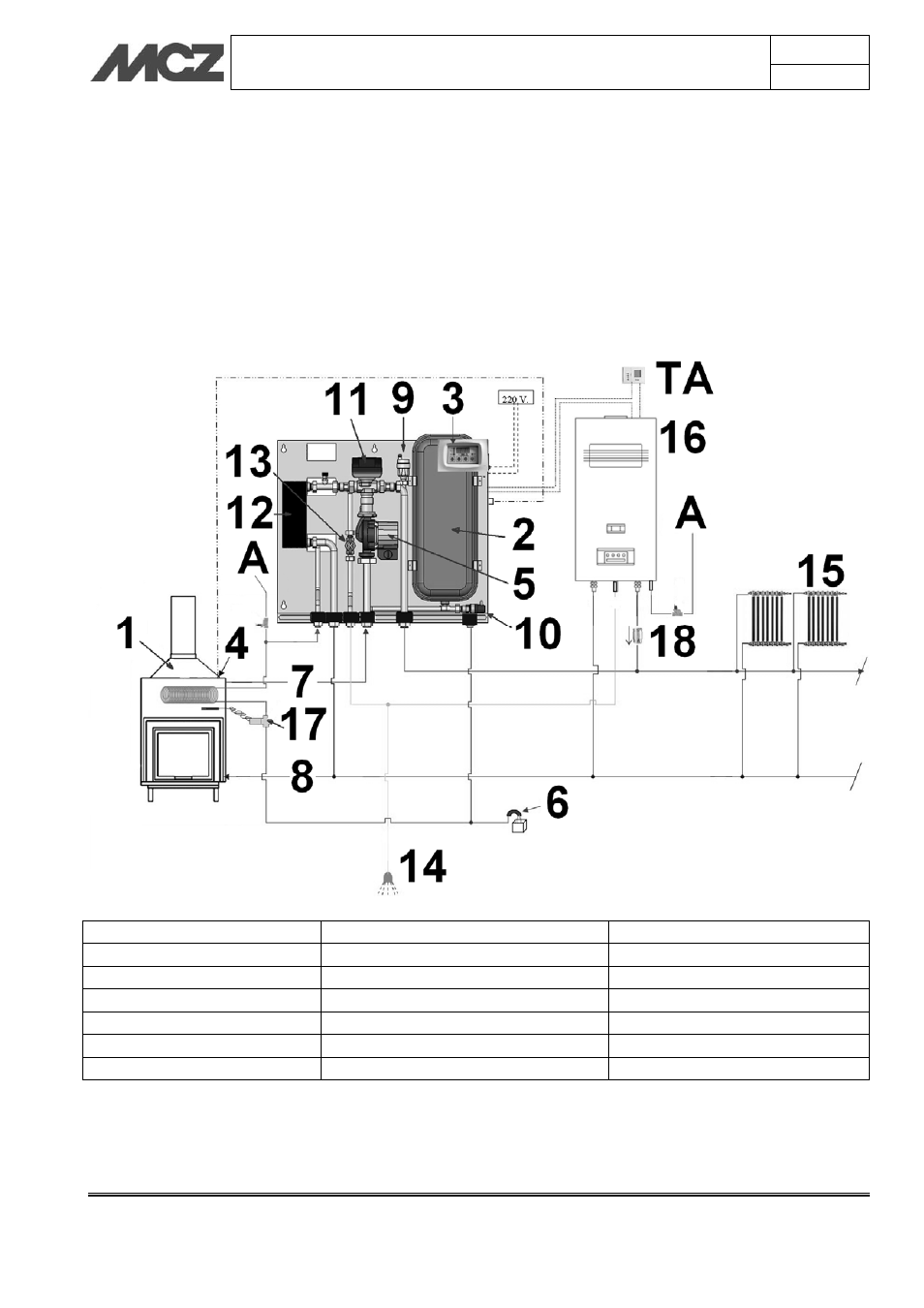

4.7.5. Schema 2 VASO CHIUSO
DESCRIZIONE: Termocamino con produzione di acqua calda sanitaria (ACS).
AZIONI:
- riscaldamento con caldaia;
- riscaldamento con termocamino;
- acqua calda sanitaria con caldaia e riscaldamento con termocamino;
- acqua calda sanitaria con termocamino e riscaldamento con caldaia.
1-Termocamino
8- Circuito ritorno
15- Radiatore
2-Vaso espansione
9- Valvola di sfiato automatico
16- Caldaia
3-Centralina
10- Valvola di sicurezza
17- Valvola di scarico termico
4- Sonda rilevamento temperatura
11-Valvola 3 vie
18-Valvola di non ritorno
5- Circolatore
12-Scambiatore acqua calda sanitaria (ACS) A- Acquedotto
6- Scarico troppo pieno
13-Flussostato
TA-Termostato ambiente
7- Circuito mandata
14- Acqua sanitaria
