MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
27
Schemi idraulici Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

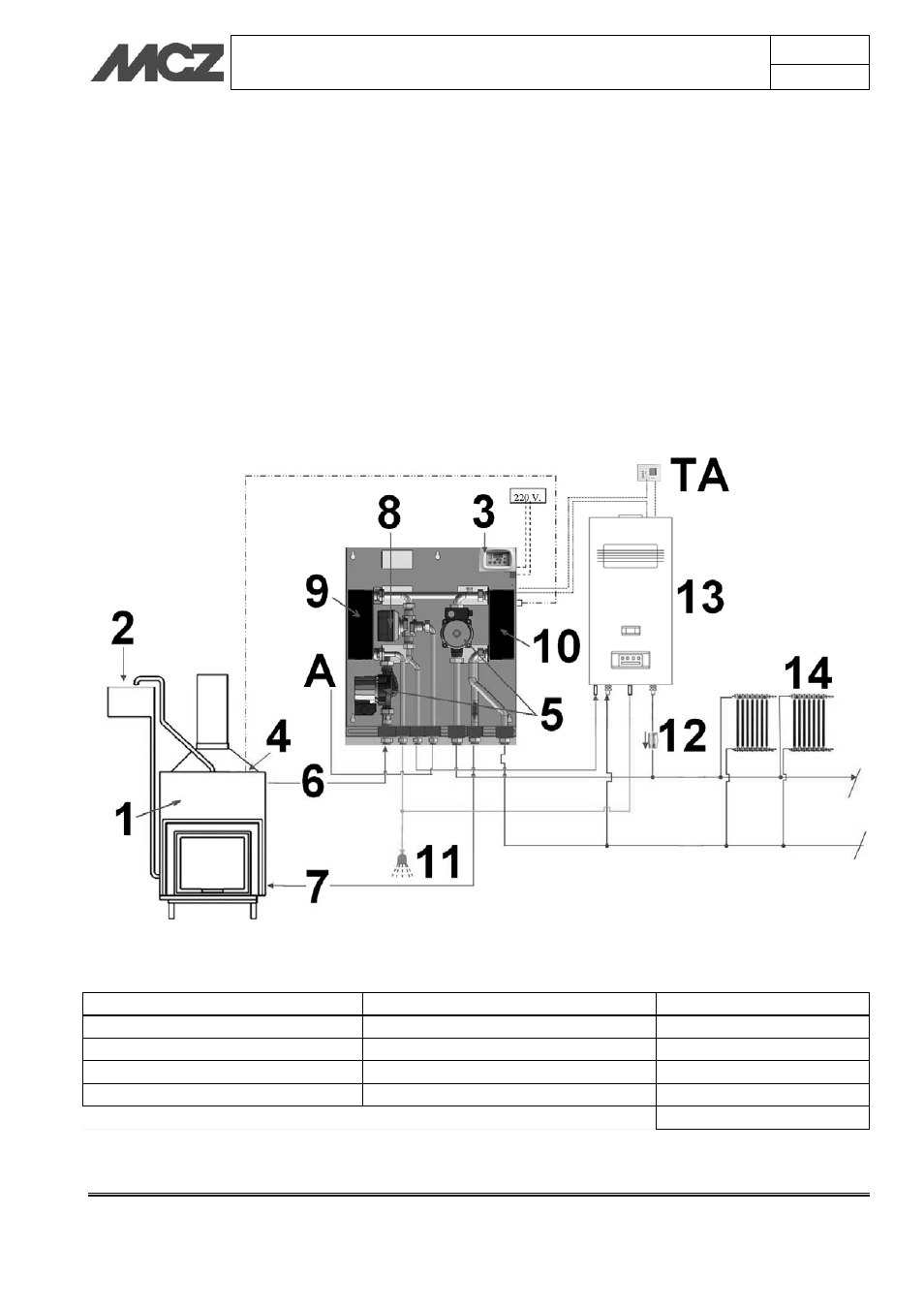

4.7.3. Schema 3 VASO APERTO (KIT 3 VASO APERTO)
DESCRIZIONE: Termocamino abbinato a caldaia a gas con produzione di acqua calda sanitaria (ACS). È
composto da un circuito primario (fonte di calore a vaso aperto) e da due circuiti secondari (impianto
riscaldamento e sanitario). Consente di installare il vaso d’espansione appena sopra il camino circa 30cm.
Mediante la centralina si ha lo spegnimento della caldaia a gas quando il termocamino raggiunge la temperatura
di regime. Effettua produzione di acqua calda sanitaria istantanea.
AZIONI:
- riscaldamento con caldaia;
- riscaldamento con termocamino;
- acqua calda sanitaria con termocamino.
1-Termocamino 6-Circuito mandata 11-Acqua sanitaria
2-Vaso espansione aperto con galleggiante 7- Circuito ritorno 12-Valvola di non ritorno
3-Centralina 8- Valvola 3 vie 13-Caldaia
4-Sonda rilevamento temperature 9-Scambiatore acqua calda sanitaria (ACS) 14-Radiatore
5-Circolatore 10-Scambiatore di separazione A-Acquedotto
TA-Termostato ambiente
