MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
28
Schemi idraulici
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

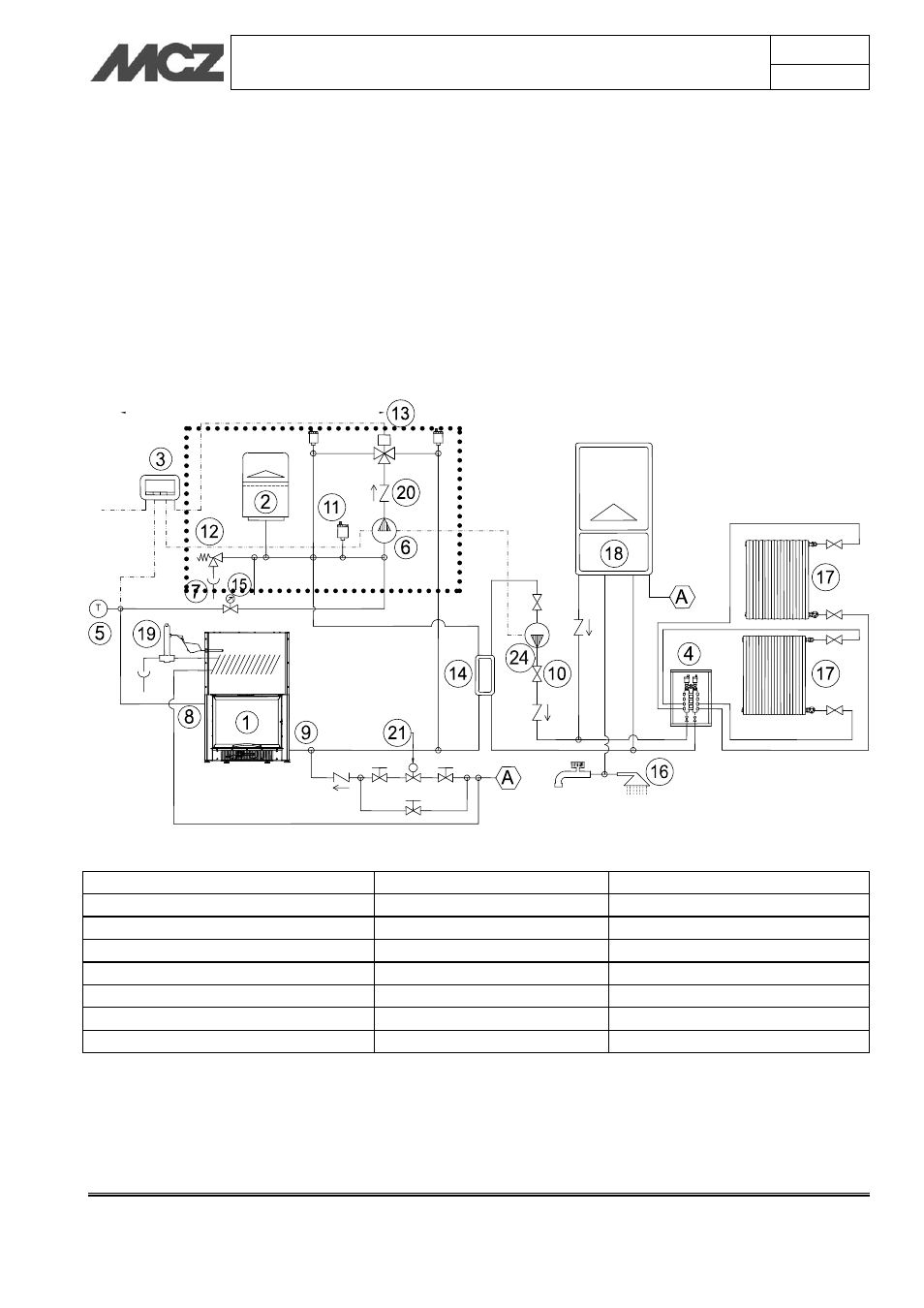

4.7.4. Schema 1 VASO CHIUSO (KIT 1 VASO CHIUSO)
DESCRIZIONE: Termocamino senza produzione di acqua sanitaria.
AZIONI:
- riscaldamento con caldaia;
- riscaldamento con termocamino;
- acqua calda sanitaria con caldaia e riscaldamento con camino.
1-Termocamino 9-Circuito
ritorno
17-Radiatore
2-Vaso espansione
10-Valvola 18-Caldaia
3-Centralina
11- Valvola di sfiato automatico
19-Valvola di scarico termico
4-Collettore
12- Valvola di sicurezza
20-Valvola di non ritorno
5-Sonda rilevamento temperatura
13-Valvola 3 vie
21-Gruppo riempimento
6-Circolatore
14-Scambiatore di separazione *
24-Circolatore impianto radiatori *
7-Scarico troppo pieno
15-Manometro
A- Acquedotto
8-Circuito mandata
16-Acqua sanitaria
* Non previsti nel kit. Da prevedere a parte.
