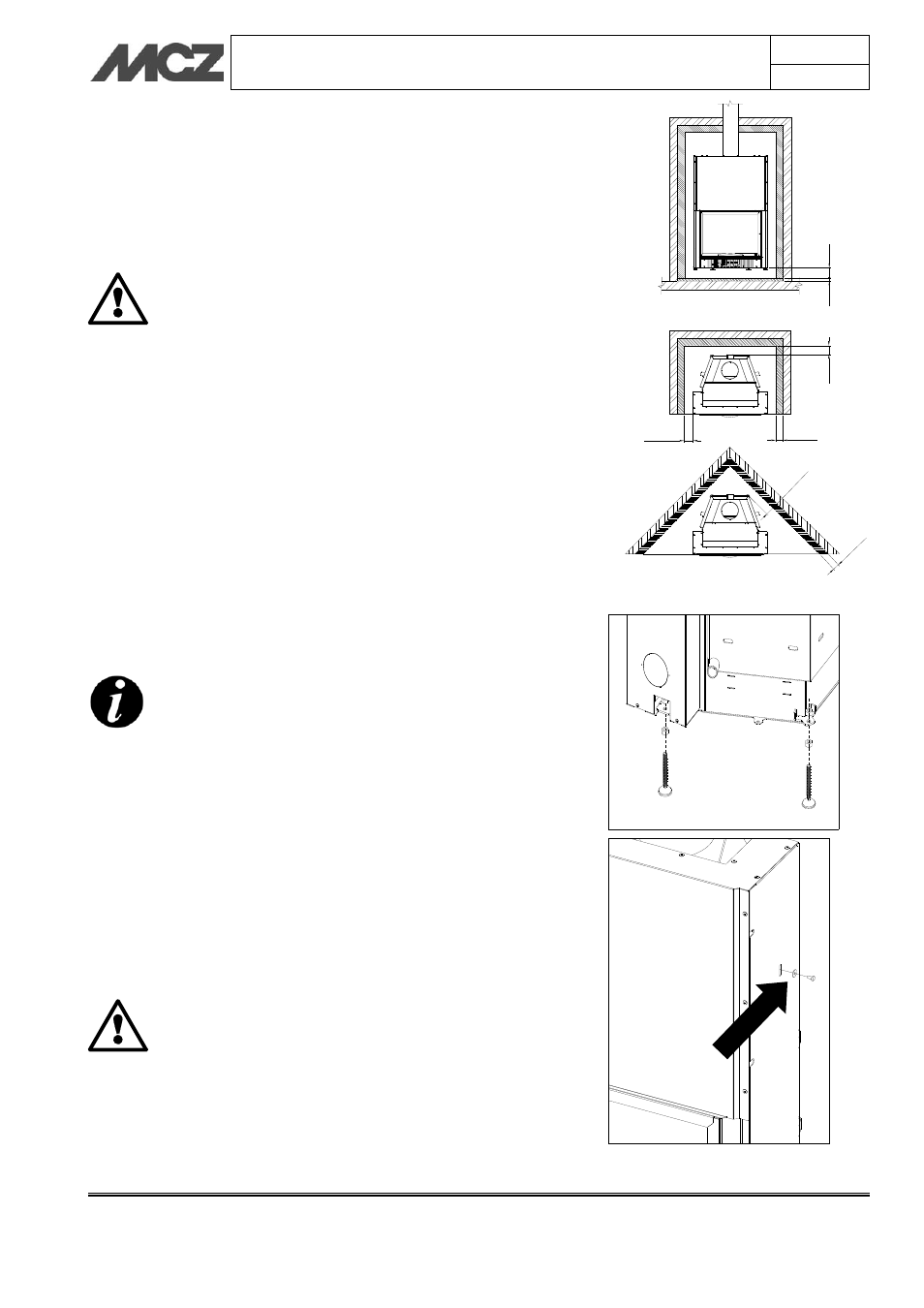

Nel caso di installazione vicino materiale infiammabile rispettare le
seguenti misure minime di sicurezza:
 Distanza dalla pareti laterali e posteriore = 100 mm
 Altezza dal pavimento = 80 mm
 Materiale isolante sulle pareti laterali e posteriore = 80 mm
 Materiale isolante sul pavimento = 25 mm
Qualora il termocamino venga posizionato sopra un
pavimento oppure nelle vicinanze di pareti
infiammabili si consiglia un adeguato isolamento.
Le bocchette d’uscita aria calda devono essere
posizionate ad almento 300 mm di distanza da altri
materiali (es.tende).
4.3. REGOLAZIONE ALTEZZA
Il termocamino Hydrotherm è fornito di piedini di regolazione che
hanno lo scopo di permettere un’agevole regolazione della bolla del
piano fuoco del termocamino. I piedini permettono una regolazione di
circa 6-7 cm e sono da montare nelle staffe predisposte (Vedi figura)
Per chi desidera alzare il termocamino di più di 6-7 cm è necessario
creare un piedistallo in muratura su cui appoggiare il prodotto. In ogni
caso non eliminare i piedini indispensabili per la messa a bolla
Qualora il termocamino non venga posizionato “a
bolla” si corre il rischio che la portina non chiuda
perfettamente e che i contrappesi interni urtino
contro la struttura causando un rumore ogni
qualvolta si alza e si abbassa l’anta.
E’ possibile anche regolare la bolla del termocamino
provando lo scorrimento dell’anta fino a quando non
risulti rumorosa.
4.4. SBLOCCAGGIO CONTRAPPESI
Il termocamino viene consegnato con i contrappesi di scorrimento
bloccati per evitare che nel trasporto e nel posizionamento ci siano dei
contraccolpi pericolosi che potrebbero danneggiare sia le parti
interessate allo scorrimento sia alla porta e relativo vetroceramico.
Togliere le viti fissaggio contrappesi solo prima
dell’installazione e dopo aver posizionato il
termocamino
Non muovere ne spostare il termocamino senza le
viti di fissaggio contrappesi. I danni provocati dalla
inosservanza di questa regola sono a carico del
cliente o chi per esso
