MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

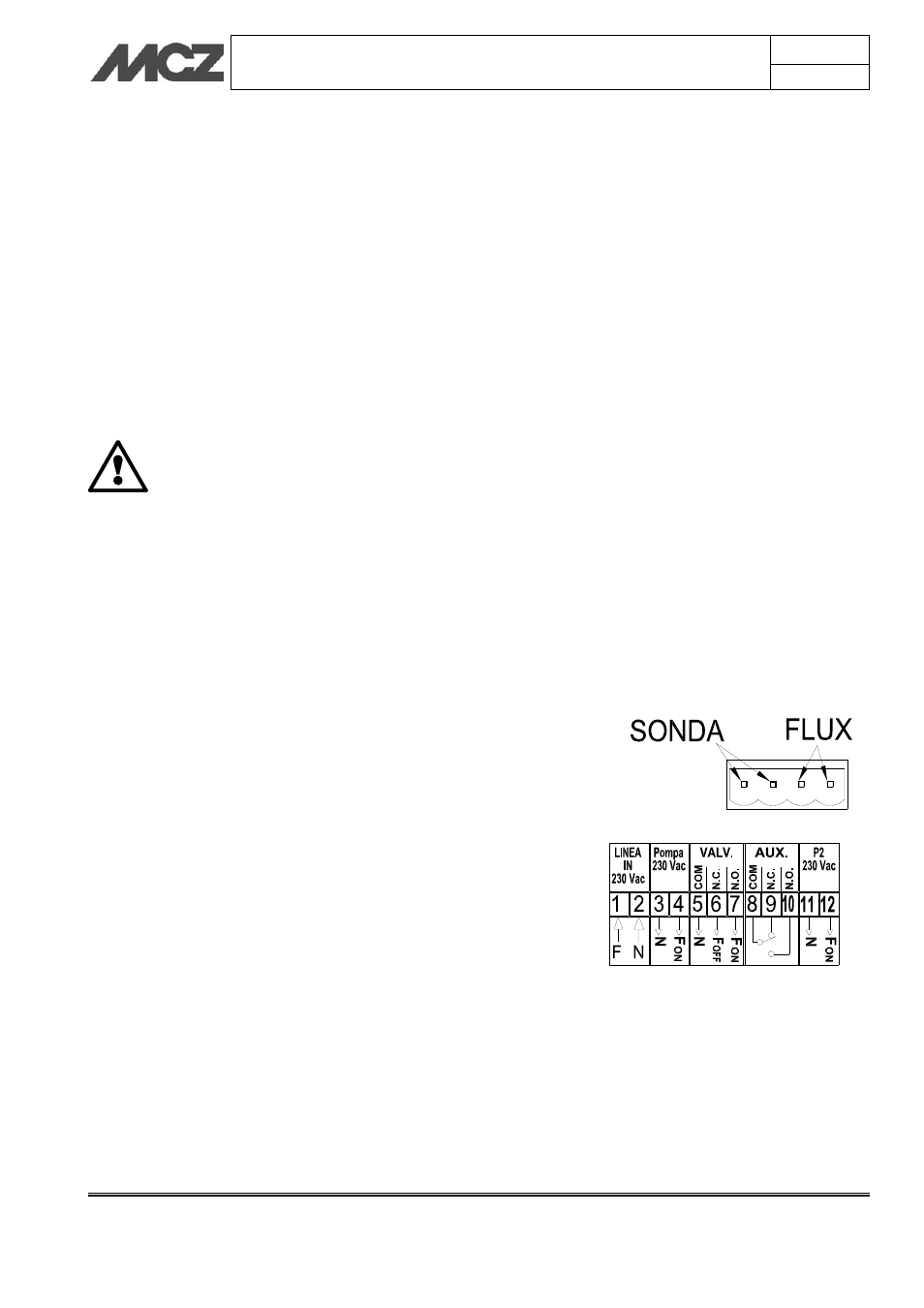

4.5.2. Collegamento elettrico della centralina MCZ
Il termoregolatore risulta composto da:
 Centralina da incasso.
 Scatola frutto.
 Sonda termica e pozzetto (inclusi nella fornitura)
Onde permettere il corretto funzionamento ed evitare danni alle parti
elettriche/elettroniche:
 Posizionare il dispositivo in luogo asciutto e lontano da fonti di
calore dirette.
 Posizionare la SONDA, servendosi dell’apposito collettore
(optional), in modo da rilevare correttamente la temperatura
della caldaia, evitando il contatto diretto o indiretto con la
fiamma.
 Posizionare la scatola-contenitore senza il corpo centralina.
L’installazione ed i collegamenti elettrici devono
essere effettuati da personale avente la qualifica di
elettricista e con attrezzatura idonea.
Il collegamento alla rete d’alimentazione deve essere
effettuato solo dopo l’avvenuta fase di collegamento
dei fili in morsettiera.
LINEA
Collegare alle morsettiere [1] e [2] la linea elettrica a 230 Vac 10% -
~50 Hz per dare tensione alla centralina. Fusibile di protezione T3,15 A
INGRESSI (I)
Sonda: Collegamento alla sonda del termocamino che ha il compito di
rilevare la temperatura nell’impianto.
Range di temperatura 0 – 100 °C
Flux: Consenso ON/OFF ove collegare un flussostato o un
termostato di un Boiler per l’acqua sanitaria
USCITE (U)
Pompa: Collegamento della pompa di circolazione dell’acqua
nell’impianto di riscaldamento. Morsetti [3] e [4]
Valv: Collegamento di una eventuale elettrovalvola 2/3 fili con la
funzione di valvola sanitaria. Morsetti [5] [6] e [7]
Aux: Collegamento ausiliario per collegare eventualmente una
caldaia a gas per comandarne lo spegnimento. Morsetti [8]
[9] e [10]
P2: Collegamento della pompa di circolazione dell’acqua sanitaria.
Morsetti [11] e [12]
