pericolo. Assicurarsi che tutta la raccorderia di collegamento sia a
tenuta idraulica. Nella realizzazione delle connessioni idrauliche,
prestare attenzione a non sovrasollecitare meccanicamente la filettatura
del corpo valvola. Nel tempo si possono produrre rotture con perdite
idrauliche a danno di cose e/o persone. Temperature dell’acqua
superiori a 50°C possono provocare gravi ustioni. Durante
l’installazione, messa in servizio e manutenzione delle valvole di scarico
di sicurezza termica, adottare gli accorgimenti necessari affinché tali
temperature non arrechino pericolo per le persone.
4.9. KIT D’INSTALLAZIONE
I Kit in questione sono stati realizzati per facilitare il compito degli
installatori nel montaggio dei termocamini, comprendono infatti tutti
quei componenti necessari ad una corretta installazione del prodotto.
Le apparecchiature comprese nei kit devono essere
opportunamente protette dall’irraggiamento termico
del monoblocco, mediante l’utilizzo di materassini
isolanti.
I Kit vanno installati in posizione verticale come
nelle immagini riportate sotto in modo che gli sfiati
aria possano funzionare correttamente.

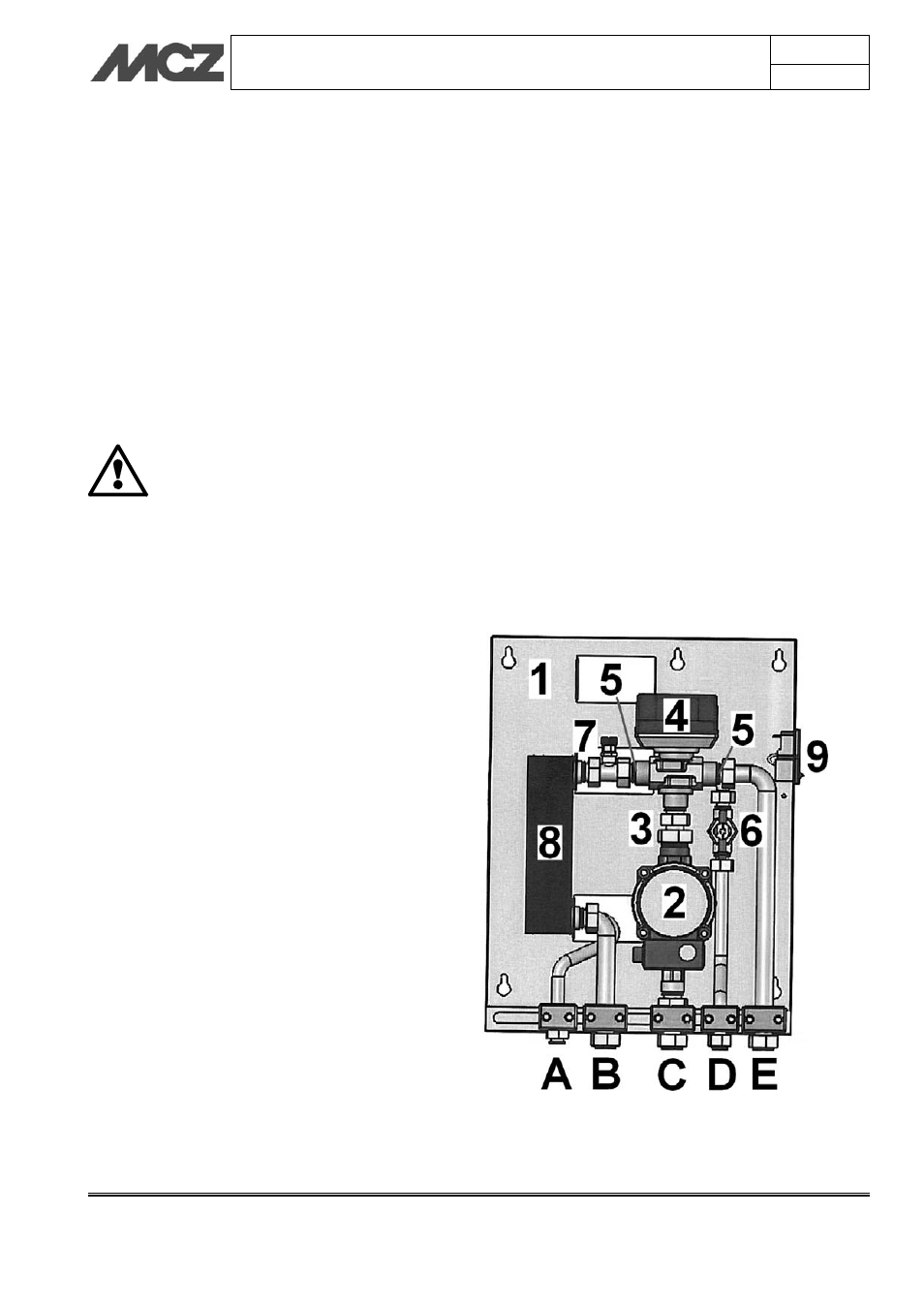

4.9.1. Kit 1 VASO APERTO
(Cod. MCZ 4015008022C)
1) Supporto in lamiera
2) Circolatore
3) Valvola di non ritorno
4) Valvola 3 vie
5) Valvola di non ritorno
6) Flussostato
7) Valvola di sfiato
8) Scambiatore acqua calda sanitaria (ACS)
9) Scatola di derivazione elettrica
A) Mandata acquedotto
B) Ritorno termocamino
C) Mandata termocamino
D) Mandata ACS
E) Mandata impianto
