4.7. SCHEMI IDRAULICI
La distanza del kit idraulico, indicato negli schemi
sottostanti entro l’area puntinata, rispetto al
termocamino non deve essere superiore a metri 1 .
Gli schemi a seguire sono solo indicativi. Per il collegamento
corretto seguire le note e le disposizioni del termoidraulico
installatore, in conformità con le normativa vigenti.

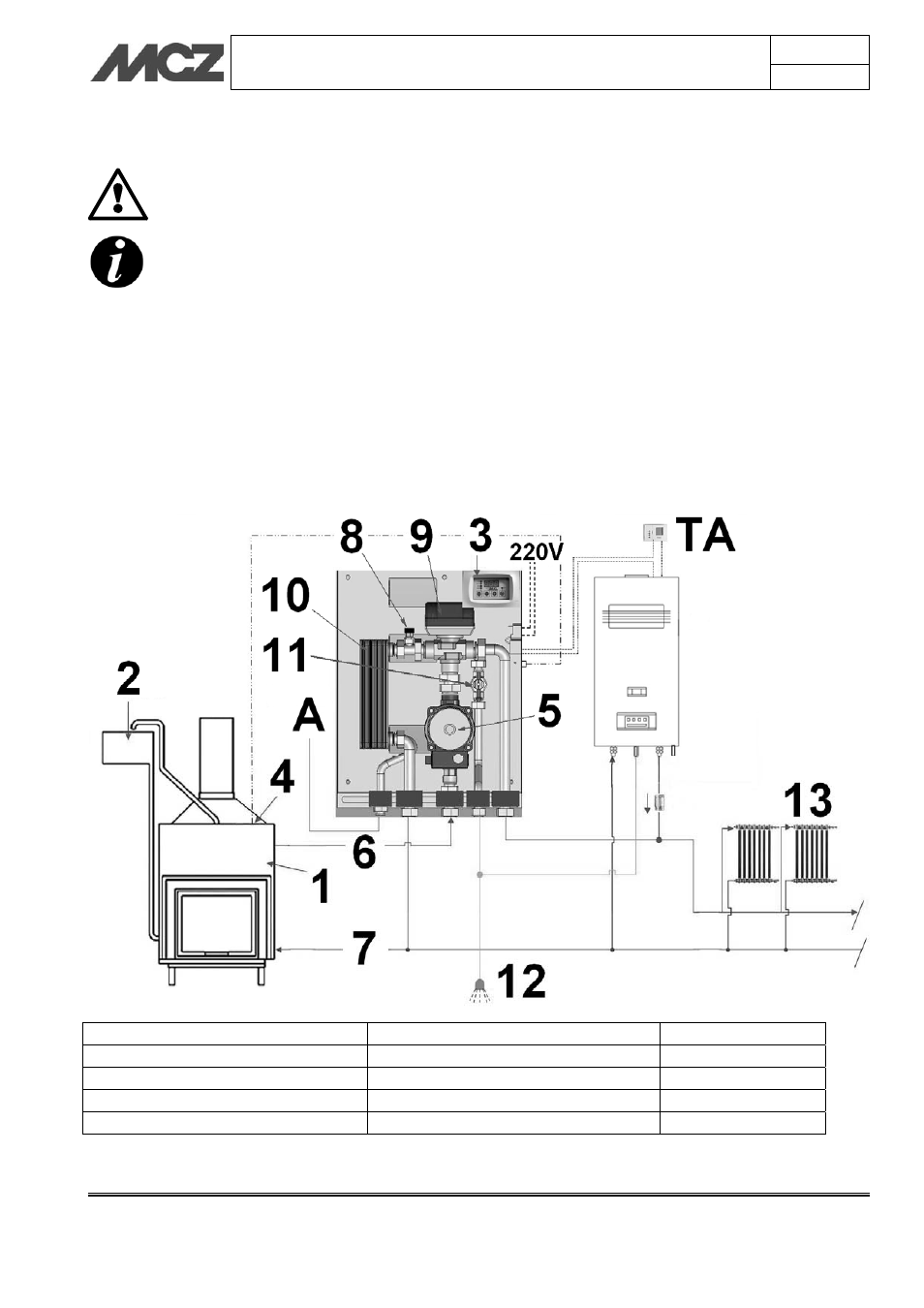

4.7.1. Schema 1 VASO APERTO (KIT 1 VASO APERTO)
DESCRIZIONE: Termocamino come unica fonte di calore con produzione di acqua calda sanitaria (ACS).
AZIONI:
- riscaldamento con termocamino;
- acqua calda sanitaria con camino.
1-Termocamino 6-Circuito mandata 11-Flussostato
2-Vaso espansione aperto con galleggiante 7-Circuito ritorno 12-Acqua sanitaria
3-Centralina 8- Valvola di sfiato automatico 13-Radiatore
4-Sonda rilevamento temperatura 9- Valvola 3 vie A- Acquedotto
5- Circolatore 10- Scambiatore acqua calda sanitaria (ACS) TA-Termostato ambiente
