MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
32
Valvola di scarico Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
apposita tubazione di raccolta. E’ raccomandata l’installazione di un
imbuto con prese d’aria antiriflusso sulla tubazione di scarico della
valvola. Il diametro della tubazione di collegamento tra l’imbuto e la
rete di scarico deve essere almeno il doppio del diametro della valvola.

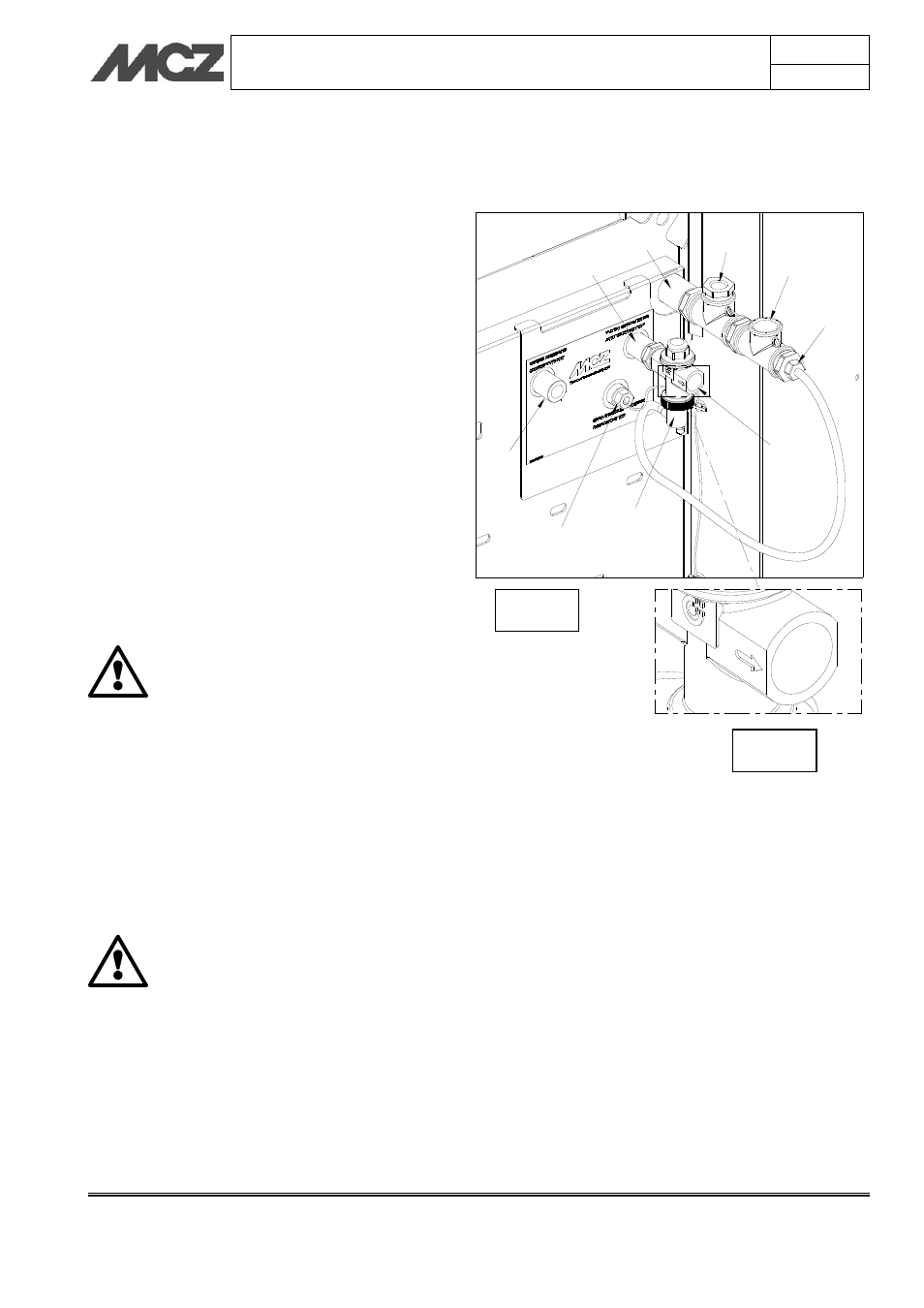

1. Ingresso acquedotto F 1/2”
2. Attacco valvola di scarico di sicurezza termica F1/2”
3. Valvola di scarico di sicurezzatermica F 3/4"
4. Attacco per condotto di scarico F 3/4”
5. Uscita acqua caldaia F 3/4”
6. Pozzetto sonda centralina F 1/2"
7. Mandata all’impianto F 3/4"
8. Sonda valvola di scarico di sicurezza termica M 1/2"
9. Bulbo regolatore di combustione
4.8.4. Manutenzione
Nella parte inferiore della valvola è situato un pulsante di colore rosso
che permette di effettuare le operazioni di spurgo e verifica
funzionalità. E’ necessario che un tecnico controlli almeno una volta
all’anno la funzionalità della valvola.
4.8.5. Sicurezza
MCZ NON RISPONDE PER DANNI DOVUTI A
COLLEGAMENTI ERRATI REALIZZATI DA PERSONALE
NON QUALIFICATO, PER L’INSTALLAZIONE DI UNA
VALVOLA NON RISPONDENTE AL MODELLO
CONSIGLIATO E DA USO IMPROPRIO DEL
DISPOSITIVO.
L’installazione delle valvole di scarico di sicurezza termica deve essere
eseguita da parte di personale tecnico qualificato secondo le indicazioni
riportate nel presente manuale ed in accordo alla normativa vigente.
Se le valvole non sono installate, messe in servizio e mantenute
correttamente secondo le istruzioni contenute in questo manuale, allora
possono non funzionare correttamente e possono porre l’utente in
ATTENZIONE: montare la valvola di scarico di
sicurezza termico rispettando il verso della freccia,
come in figura a lato.
1
2
3
4
5 6
7
8
9
Fig.d
Fig.e
