MISURAZIONE ISOLA ESTERNA (ciclo 426, DIN/ISO: G426, opzione
software 17)
15.10
15
TNC 620 | Manuale utente programmazione di cicli | 4/2015
413

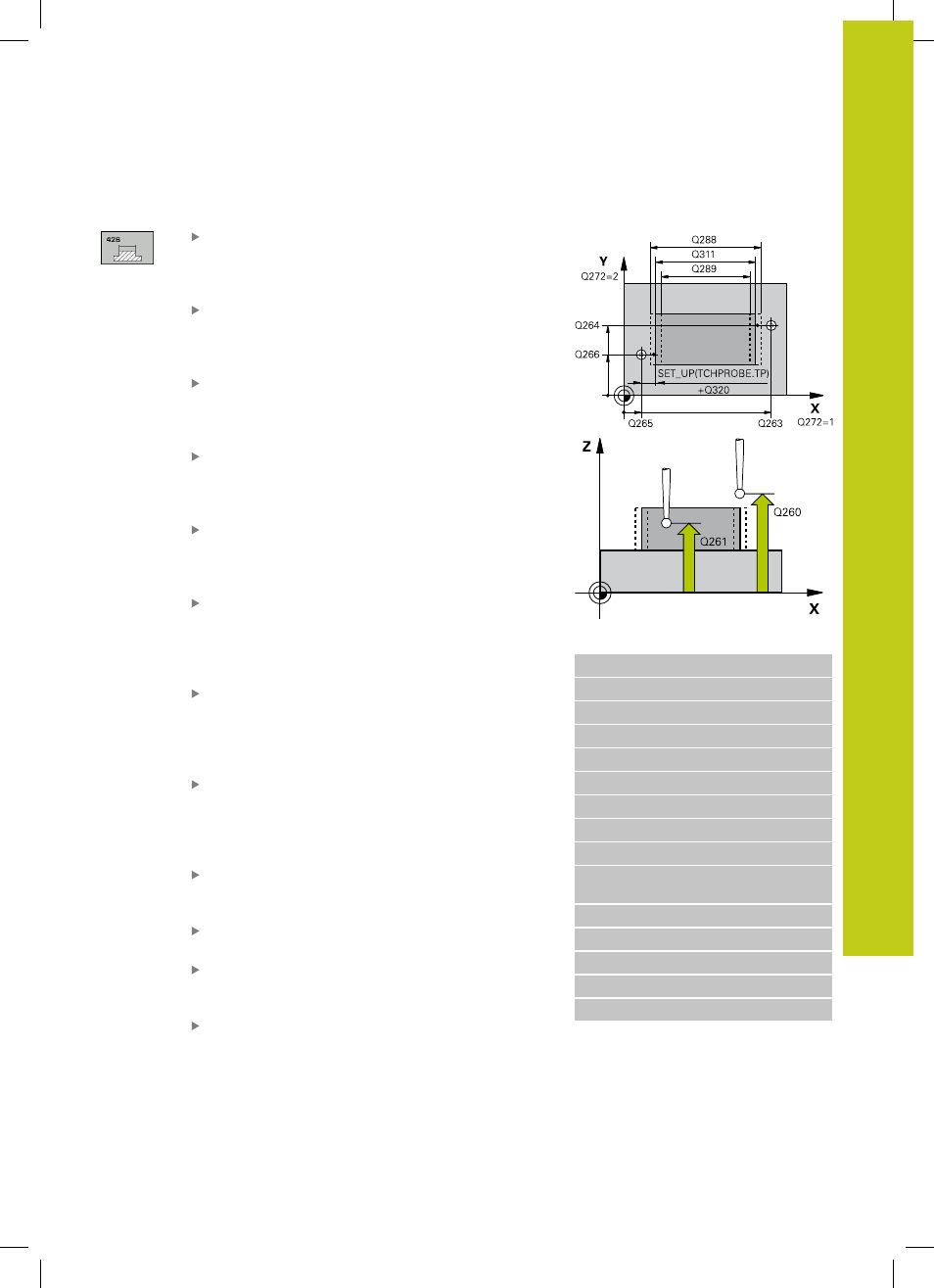

Parametri ciclo
1° PUNTO MIS. 1° ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1° PUNTO MIS. 2° ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2° PUNTO MIS. 1° ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2° PUNTO MIS. 2° ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
ASSE MISURATO Q272: asse del piano di lavoro in
cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (=
punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare. Campo di immissione da 0 a
99999,9999
LIMITE MAX DIMENSIONE Q288: lunghezza massima
ammessa. Campo di immissione da 0 a 99999,9999
LIMITE MINIMO DIMENSIONE Q289: lunghezza
minima ammessa. Campo di immissione da 0 a
99999,9999
PROTOCOLLO DI MIS. Q281: definisce se il TNC
deve generare un protocollo di misura:
0 : senza generazione del protocollo di misura
1 : con generazione del protocollo di misura: il TNC
memorizza il file di protocollo TCHPR426.TXT di
default nella directory TNC:\.
2 : interruzione dell'esecuzione del programma
e visualizzazione del protocollo di misura sullo
schermo del TNC. Proseguire il programma con
Avvio NC
Blocchi NC
5 TCH PROBE 426 MIS. ESTERNA ISOLA
Q263=+50 ;1º PUNTO 1º ASSE
Q264=+25 ;1º PUNTO 2º ASSE
Q265=+50 ;2º PUNTO 1º ASSE
Q266=+85 ;2º PUNTO 2º ASSE
Q272=2 ;ASSE MISURATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q311=45 ;LUNGHEZZA
NOMINALE
Q288=45 ;LIMITE MASSIMO
Q289=44.95 ;LIMITE MINIMO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;UTENSILE
