Cicli di lavorazione: definizioni di sagome
6.3 SAGOMA DI PUNTI SU LINEE (ciclo 221, DIN/ISO: G221, opzione
software 19)
6
178
TNC 620 | Manuale utente programmazione di cicli | 4/2015

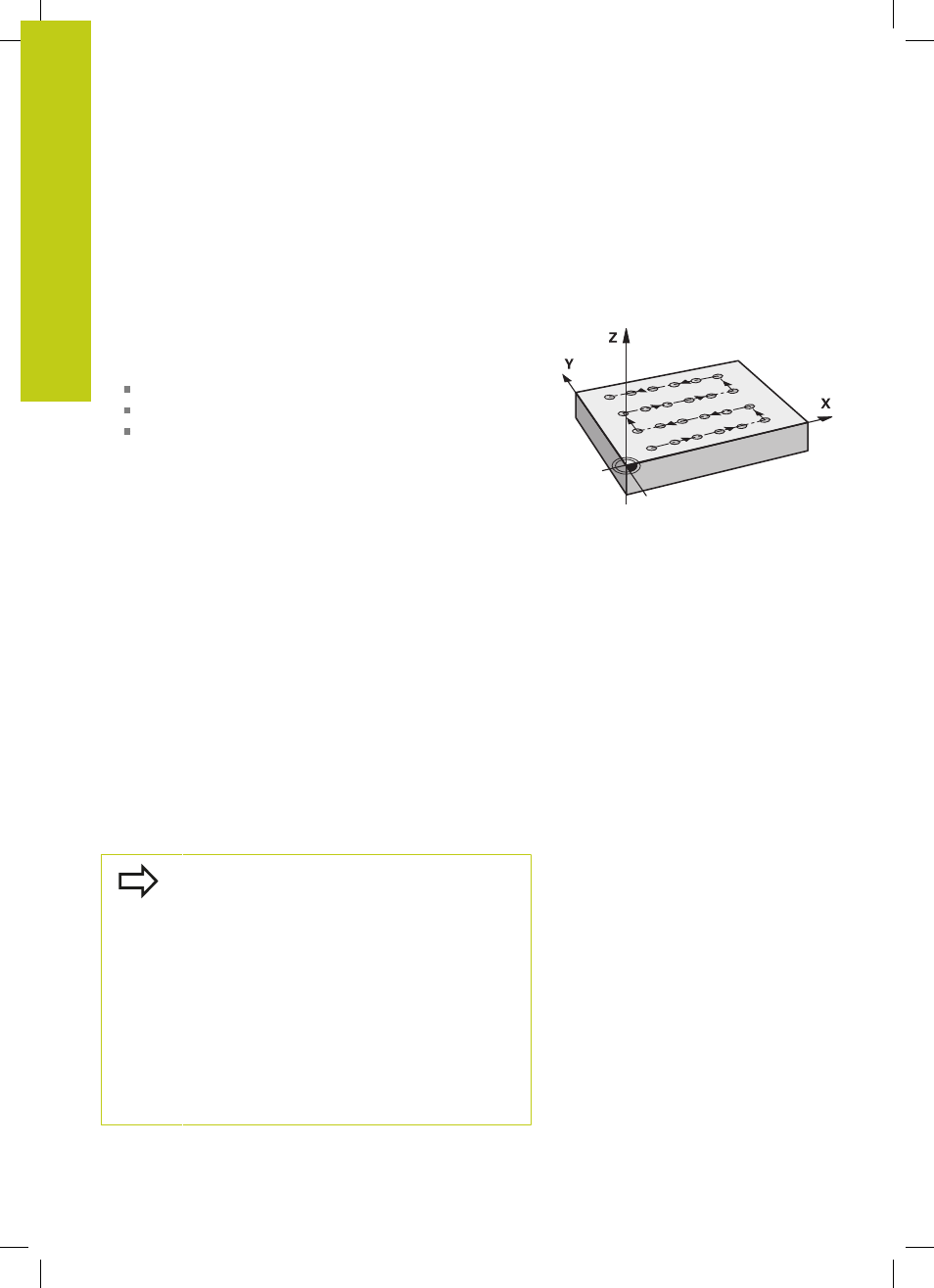

6.3 SAGOMA DI PUNTI SU LINEE
(ciclo 221, DIN/ISO: G221, opzione
software 19)
Esecuzione del ciclo
1 Il TNC porta l'utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
2ª distanza di sicurezza (asse del mandrino)
Posizionamento sul punto di partenza del piano di lavoro
Posizionamento alla distanza di sicurezza sopra la superficie
del pezzo (asse del mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l'utensile nella direzione
positiva dell'asse principale sul punto di partenza della
lavorazione successiva; l'utensile si trova alla DISTANZA DI
SICUREZZA (oppure alla 2ª DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di
tutte le lavorazioni sulla prima linea; l’utensile si trova sull’ultimo
punto della prima linea
5 Il TNC sposta quindi l’utensile sull’ultimo punto della seconda
linea ed esegue la lavorazione
6 Da lì il TNC sposta l’utensile in direzione negativa dell’asse
principale sul punto di partenza della lavorazione successiva
7 Questi passi (6) si ripetono fino alla conclusione di tutte le
lavorazioni della seconda linea
8 Il TNC sposta quindi l’utensile sul punto di partenza della linea
successiva
9 Con un movimento alternato verranno lavorate tutte le altre linee
Per la programmazione
Il ciclo 221 è DEF attivo, quindi chiama
automaticamente l'ultimo ciclo di lavorazione
definito.
Se uno dei cicli di lavorazione da 200 a 209 e da 251
a 267 viene combinato con il ciclo 221, sono valide
la DISTANZA DI SICUREZZA, la superficie del pezzo,
la 2ª DISTANZA DI SICUREZZA e la posizione di
rotazione del ciclo 221.
Se si impiega il ciclo 254 Scanalatura circolare
in collegamento con il ciclo 221, la posizione
scanalatura 0 non è ammessa.
Se questo ciclo viene eseguito in Esecuzione singola,
il controllo numerico si arresta tra i punti di una
sagoma di punti.
