Cicli di tastatura: rilevamento automatico delle origini
14.6 ORIGINE SU CERCHIO INTERNO (ciclo 412, DIN/ISO: G412, opzione
software 17)
14
350
TNC 620 | Manuale utente programmazione di cicli | 4/2015
14.6 ORIGINE SU CERCHIO INTERNO
(ciclo 412, DIN/ISO: G412, opzione
software 17)
Esecuzione del ciclo

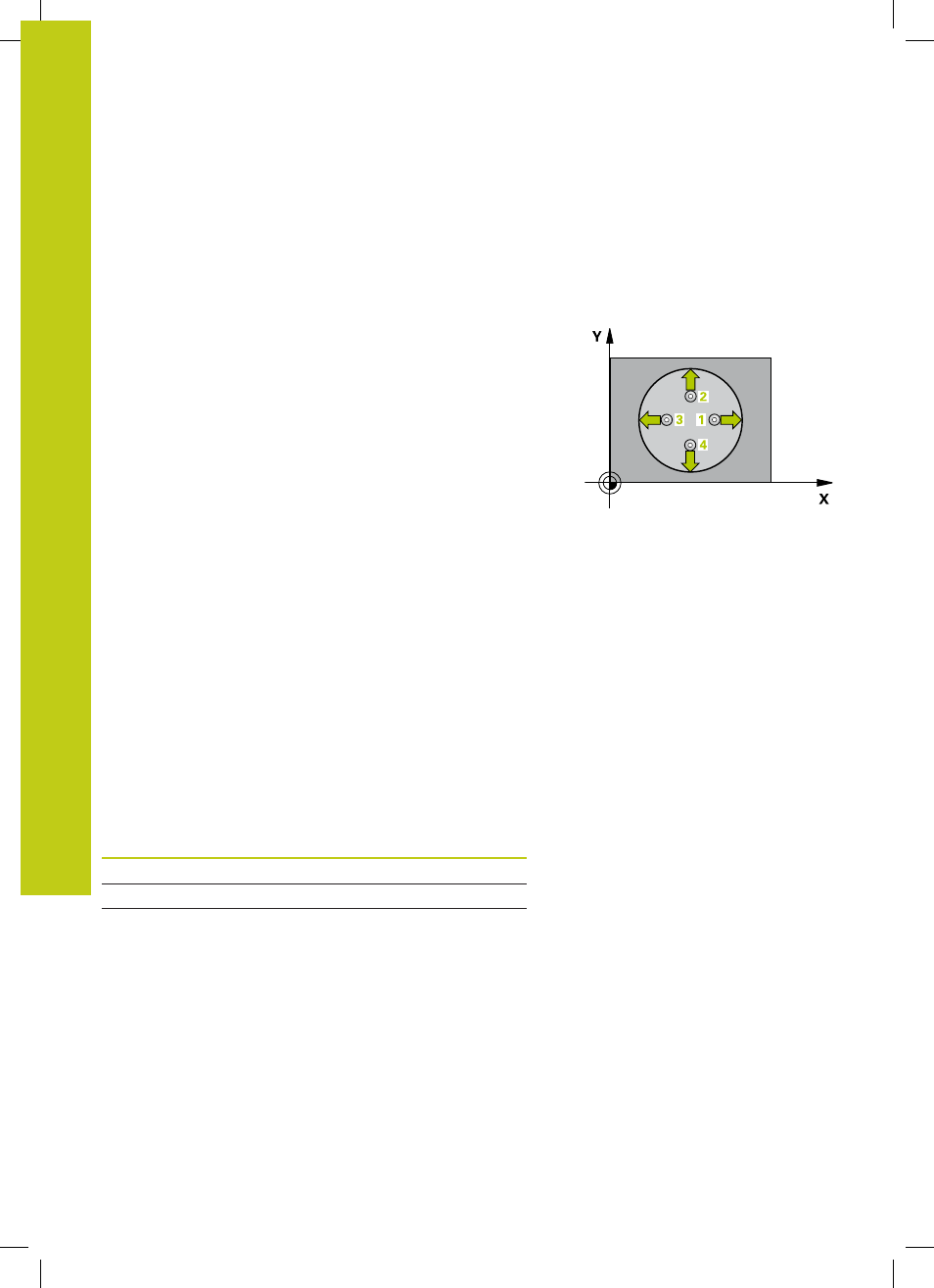

Il ciclo di tastatura 412 rileva il centro di una tasca circolare (foro)
e imposta questo centro quale origine. In alternativa il TNC può
registrare questo centro in una tabella origini o in una tabella
Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 304) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento
di tastatura (colonna
F). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato
3 Quindi, il tastatore si porta sul successivo punto da tastare 2 ,
su una traiettoria circolare, all'altezza di misura o all'altezza di
sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 333) e salva i
valori reali nei parametri Q presentati di seguito
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro
