Esempi di programmazione 7.12
7
TNC 620 | Manuale utente programmazione di cicli | 4/2015
213
7.12 Esempi di programmazione

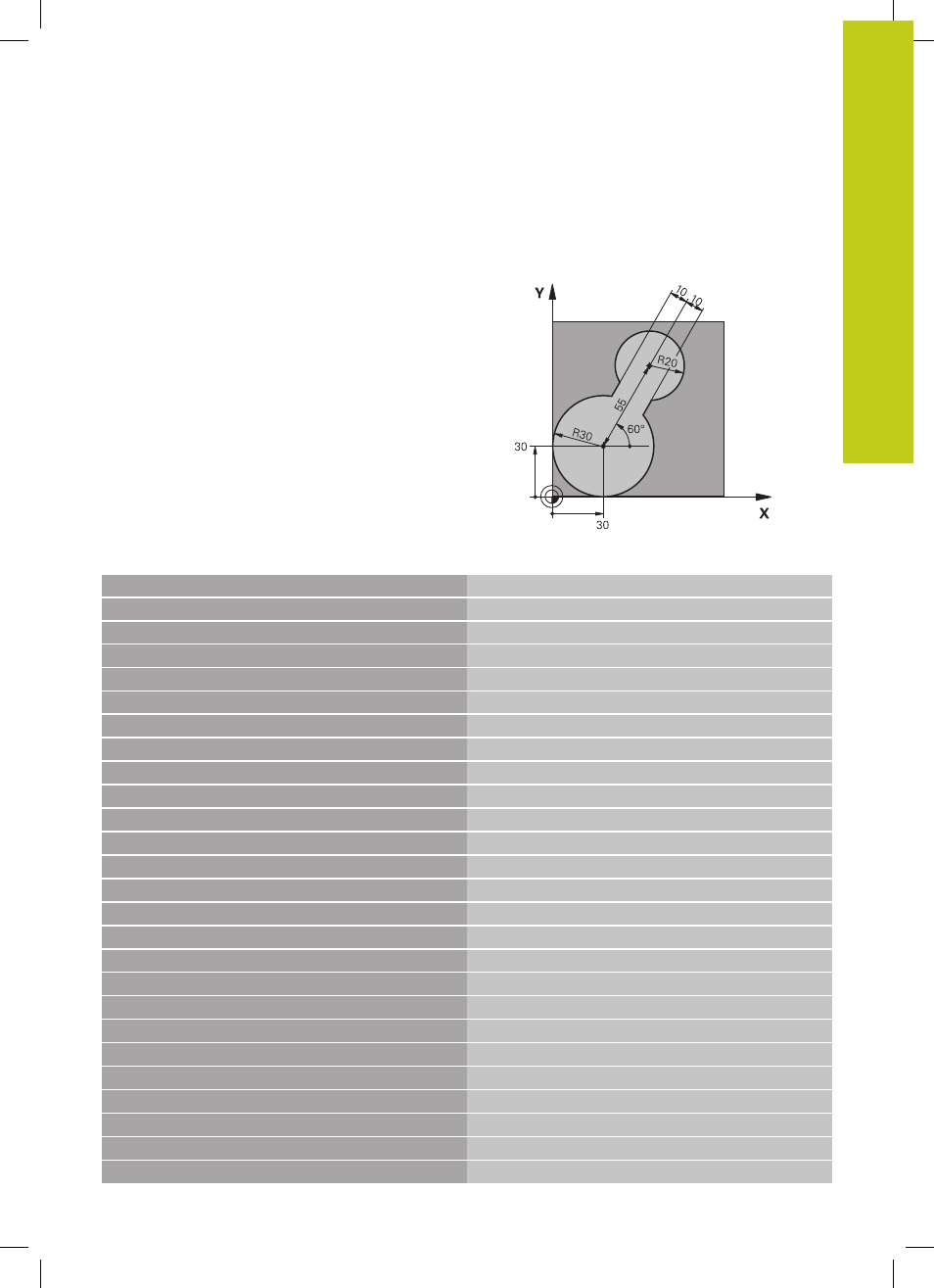

Esempio: svuotamento e finitura di tasche
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Definizione pezzo grezzo
3 TOOL CALL 1 Z S2500 Chiamata utensile per sgrossare, diametro 30
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 20 DATI PROFILO
Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0 ;SOVRAM. LATERALE
Q4=+0 ;SOVRAM. PROFONDITÀ
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0.1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
8 CYCL DEF 22 SVUOTAMENTO
Definizione del ciclo "Svuotamento"
Q10=5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. PER SVUOT.
Q18=0 ;UTENSILE SGROSSATURA
Q19=150 ;AVANZAMENTO PENDOL.
Q208=30000 ;AVANZAM. RITORNO
9 CYCL CALL M3 Chiamata ciclo "Svuotamento"
10 L Z+250 R0 FMAX M6 Cambio utensile
